キャビティ － コア ウィザード

キャビティ － コア ウィザードでは、モデルのキャビティとコア プレートが作成されます。

1. [ウィザード]タブ > [モールドを作成]パネル > [キャビティ / コア]をクリックします。

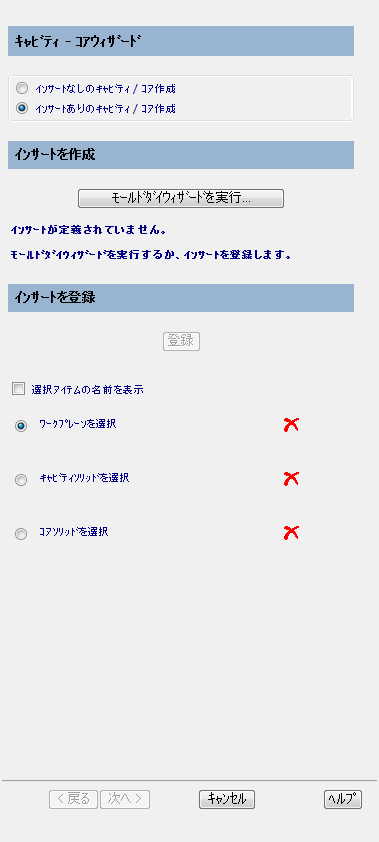

   ブラウザー ウィンドウの上部にキャビティ － コア ウィザードが表示されます。



2. 次のいずれかのオプションを選択します。
   • [インサートなしのキャビティ / コア作成]: ウィザードに[プレートを登録]オプションが表示されます。

     ソリッドをコアとキャビティのプレートとして登録できます。あるいは、[次へ]をクリックし、ウィザードを使用してインサートなしのプレートを作成できます。

   • [インサートありのキャビティ / コア作成]: ウィザードに[インサートを作成]と[インサートを登録]オプションが表示されます。

     ソリッドをコアとキャビティのインサートとして登録できます。あるいは、モールド ダイ ウィザードを使用してコアとキャビティのインサートを作成できます。

3. 全てのインサートの作成、または、登録後、次へ をクリックしてプレートを作成します。
