P&ID ライン リストから機器とノズルを配置するには

P&ID ライン リストから開始/終了機器およびノズルを選択できます。これらの選択したコンポーネントは、マッピングされた Plant 3D の対応するコンポーネントとしてモデルに配置できます。

開始(始点)および終了(終点)機器とノズルが各ライン グループの下に一覧表示されます。

1. Plant 3D モデルを開きます。
2. リボンで、[ホーム]タブ [パーツの挿入]パネル [P&ID ライン リスト]の順にクリックします。

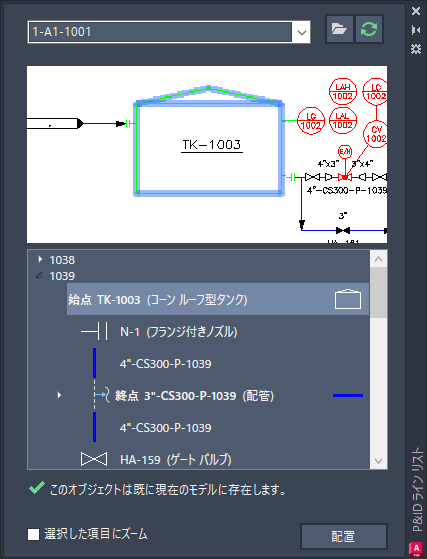

3. [P&ID ライン リスト]ウィンドウで、次の操作を行います。
   • ドロップダウン リストで、表示するラインとコンポーネントを含む P&ID 図面をクリックします。
   • ツリー ビューで、[配管グループ]を展開します。機器をクリックします。
   • [配置]をクリックします。
   注: 特定のノズル タグが Plant 3D 機器テンプレートに存在する場合、ノズルのすべてのプロパティ値が対応する Plant 3D ノズルにコピーされます。
4. P&ID 機器を配置した後、次の操作を行います。
   • ツリー ビューで、ノズルをクリックします。
   • [配置]をクリックします。
