도면 파일을 외부 참조 또는 xref 형태로 현재 도면에 삽입할 수 있습니다.
도면 파일을 외부 참조로 부착하면 참조 도면이 현재 도면에 링크됩니다. 현재 도면을 열거나 다시 로드하면 참조 도면의 변경 사항이 모두 표시됩니다.
도면 파일을 동시에 여러 도면에 대한 외부 참조로 부착할 수 있습니다. 반대로, 여러 도면을 한 도면에 참조 도면으로 부착할 수도 있습니다.
외부 참조를 부착 위한 도구
외부 참조 부착 방법은 다음과 같이 여러 가지가 있습니다.
- 를 클릭합니다.
- 명령 프롬프트에서 EXTERNALREFERENCES를 입력합니다.
- 명령 프롬프트에서 XATTACH를 입력합니다.
외부 참조를 찾는 데 사용되는 저장 경로는 상대(부분적으로 지정됨) 경로이거나 전체 경로일 수도 있고, 경로가 없을 수도 있습니다.
외부 참조에 가변 블록 속성이 들어 있는 경우 무시됩니다.
부착된 외부 참조 알림 수신

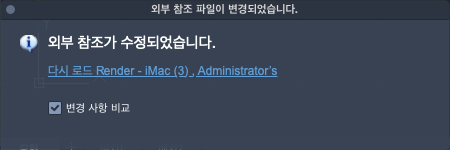

하나 이상의 외부 참조가 없거나 외부 참조를 다시 로드해야 하는 경우 도면 영역의 왼쪽 아래 구석 근처에 풍선 메시지가 표시됩니다. 풍선 메시지의 링크를 클릭하여 외부 참조를 다시 로드합니다. 변경 사항 비교를 선택하면 외부 참조가 참조 도면과 비교되고 비교 결과가 현재 도면에 표시됩니다. 비교를 닫으면 외부 참조가 다시 로드됩니다.
외부 참조 비교
언제든지 외부 참조를 참조 도면 파일과 비교할 수 있습니다. 참조 관리자에서 외부 참조를 마우스 오른쪽 버튼으로 클릭하고 비교 옵션 중 하나를 선택합니다. 차이점이 현재 도면에서 색상 및 구름형 리비전으로 강조 표시됩니다.
참조된 도면 분리
DWG 참조(외부 참조)를 도면에서 완전히 제거하려면 해당 외부 참조를 지우는 것이 아니라 분리해야 합니다.
외부 참조를 지우면 그 외부 참조와 연관된 도면층 정의 등은 제거되지 않습니다. 분리 옵션을 사용하면 외부 참조 및 연관된 모든 정보가 제거됩니다.
도면의 외부 참조 강조
복잡한 도면에서 외부 참조를 찾으려면 외부 참조 팔레트에서 항목을 선택하여 도면의 표시되는 복제를 모두 강조합니다. 반대로 도면에서 외부 참조를 선택하면 외부 참조 팔레트에서 해당 이름이 강조됩니다.
참조되는 도면층의 특성 조정
외부 외부 참조층의 가시성, 색상, 선종류 및 기타 특성을 조정할 수 있고 이 변경사항이 임시적으로 또는 영구적으로 적용되도록 할 수 있습니다. VISRETAIN 시스템 변수가 0으로 설정되면 이러한 변경 사항은 현재 도면 세션에만 적용됩니다. 즉, 도면 세션을 종료하거나 외부 참조를 다시 로드 또는 분리하면 변경 사항이 취소됩니다.
DWG 외부 참조의 페이드 표시도 조정할 수 있습니다. XDWGFADECTL 시스템 변수는 모든 DWG 외부 참조의 페이드 비율을 정의합니다.
외부 참조 자르기 경계
도면은 잘린 xref를 포함할 수 있습니다. 자르기 경계를 보려면 XCLIPFRAME 시스템 변수를 켜면 됩니다.
교육용 제품에서 부착
Autodesk 교육용 제품에서 만든 외부 참조를 열거나 삽입하거나 부착하면 플롯한 도면에 다음과 같은 배너가 포함됩니다. "Autodesk 교육용 제품으로 작성되었습니다."
