현재 도면(호스트 도면이라고도 함)에서 모든 도면 파일을 외부 참조로 부착할 수 있습니다. 부착된 외부 참조는 지정된 도면 파일의 모형 공간에 대한 링크입니다. 외부 참조를 다시 로드하면 참조된 도면의 변경 사항이 호스트 도면에 자동으로 반영됩니다. 참조된 도면이 있는 도면을 열면 이전에 언로드하지 않은 경우 모든 외부 참조가 다시 로드됩니다. 또한 참조 관리자에서 외부 참조를 다시 로드할 수 있습니다.

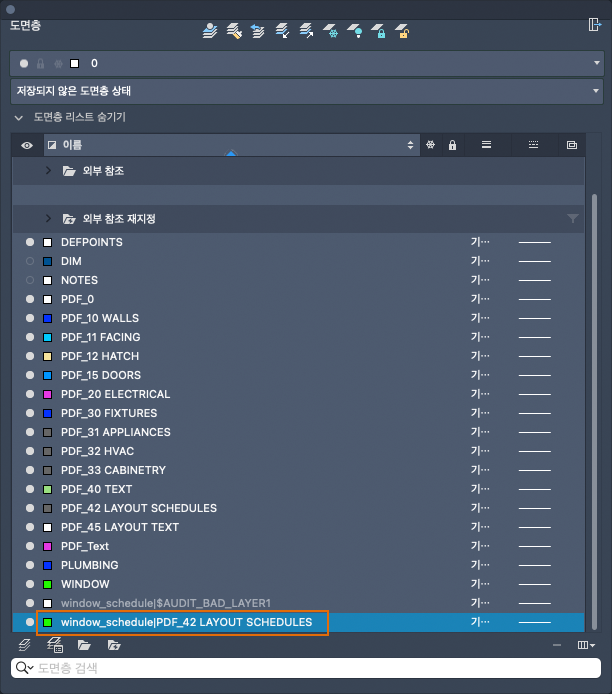

도면 파일을 부착하면 해당 도면 파일의 도면층 및 도면층 특성이 현재 도면에 추가됩니다. 각 도면층 이름 앞에는 외부 참조의 이름이 붙는데, 이 이름은 참조된 도면의 파일 이름과 다를 수 있습니다.
외부 참조 도면층의 가시성, 색상, 선종류 및 기타 특성을 변경하거나 재지정할 수 있고 외부 참조를 다시 로드할 때 이러한 변경 사항을 처리하려는 방법을 정의할 수 있습니다.
VISRETAIN 및 VISRETAINMODE 시스템 변수를 사용하여 호스트 도면에서 외부 참조 도면층 특성에 대해 원하는 동작을 가져옵니다.
- VISRETAIN=0. 모든 외부 참조 재지정을 포함해 외부 참조를 다시 로드할 때 참조된 도면에서 호스트 도면의 모든 외부 참조 도면층 특성을 다시 로드합니다.
주: VISRETAIN이 0으로 설정된 경우 VISRETAINMODE는 사용되지 않습니다.
- VISRETAIN=1 및 VISRETAINMODE=0. 외부 참조가 다시 로드될 때 참조된 도면에서 호스트 도면의 외부 참조 도면층 특성이 다시 로드되지 않습니다.
- VISRETAIN=1 및 VISRETAINMODE= 0보다 큼. 외부 참조를 다시 로드할 때 참조된 도면에서 호스트 도면에 지정된 외부 참조 도면층 특성(외부 참조 도면층 재지정 제외)을 다시 로드합니다. 참조된 도면에서 다시 로드할 특성을 지정하려면 VISRETAINMODE를 각 특성의 비트코드 값 합계로 설정합니다. 예를 들어, Freeze₩Thaw(비트코드=2) 및 On₩Off (비트코드=4) 도면층 특성만 다시 로드하려면 VISRETAINMODE=6을 설정합니다.
XREFOVERRIDE 시스템 변수는 도면에 부착된 모든 외부 참조에 포함된 객체의 표시 및 플로팅에 영향을 미칩니다.
- XREFOVERRIDE=1. 외부 참조 도면층의 모든 객체를 마치 객체의 특성이 ByLayer로 설정되어 있는 것처럼 처리합니다. 그러면 객체가 현재 도면의 도면층에서 일반적인 객체 특성을 강제로 상속하도록 합니다.
- XREFOVERRIDE=0. 외부 참조 도면층에서 객체에 대한 객체 특성 지정을 준수합니다.
기존 도면 및 외부 참조 도면층 특성 설정
AutoCAD 2019 for Mac 이전 릴리즈에서 작성한 도면(VISRETAIN=1)을 열면, VISRETAINMODE 시스템 변수가 무시됩니다. 외부 참조가 다시 로드되면 외부 참조 도면층 특성에 대한 변경 사항이 현재 도면에서 업데이트되지 않습니다. 이 동작을 통해 AutoCAD for Mac 이전 릴리즈에서 작성된 도면을 열 때마다 AutoCAD for Mac 2019 및 이전 AutoCAD 릴리즈 간에 시각적 사실성을 유지할 수 있으며, 이 동작에서 변경 사항은 없습니다. VISRETAINMODE 값을 기준으로 변경 사항을 확인하려면 AutoCAD 2019 for Mac에서 외부 참조 도면을 분리한 다음 다시 부착해야 합니다.
