캔트 탭에서 캔트 매개변수를 정의하여 난간 횡단구성요소에 대한 미리보기 패널에 캔트 효과가 표시되는 방식을 정의할 수 있습니다. LeftRail 및 RightRail 매개변수를 정의할 때 Subassembly Composer는 횡단구성요소를 레일 표준횡단으로 간주하고 캔트 값을 적용합니다. 캔트를 적용할 링크에 대한 특성 패널에서 ApplyAOR 확인란을 선택하면 도로 모드 또는 배치 모드의 미리보기 패널에서 캔트 효과가 나타납니다.
ApplyAOR 확인란은 Subassembly Composer에서 횡단구성요소를 미리보는 방법과 횡단구성요소가 Autodesk Civil 3D에서 사용될 때의 동작 방식에 영향을 줍니다.
캔트 탭의 매개변수는 횡단구성요소 작성기에서 캔트 효과를 미리 보는 데만 사용됩니다. 그러나 지오메트리를 정의할 때 어느 정도 유연성을 가지도록 하려면 궤간 폭(실수(Double) 유형)과 같이 Autodesk Civil 3D에서 횡단구성요소를 사용할 때 횡단구성요소가 참조하는 매개변수를 입력/출력 매개변수에서 정의할 수 있습니다.
난간 횡단구성요소를 Autodesk Civil 3D로 가져와서 코리더 횡단 뷰에서 캔트 효과를 볼 수 있습니다. 캔트가 올바르게 계산되도록 하려면 레일 선형 특성의 궤간 폭 값이 레일 횡단구성요소의 실제 궤간 폭과 동일한지 확인하십시오.
ApplyAOR 옵션 및 Subassembly Composer 순서도 순서
Subassembly Composer의 ApplyAOR 옵션은 횡단구성요소가 순서도에 표시될 때 그러한 횡단구성요소의 점 및 링크에 다음과 같은 영향을 줍니다.
- 순서도의 항목에 ApplyAOR을 지정하기 전에는 캔트를 적용할 때 지오메트리가 조정되지 않습니다.
- 순서도의 항목에 대해 ApplyAOR을 지정한 후 ApplyAOR이 정의된 항목에 직접 또는 간접적으로 종속되도록 작성된 지오메트리는 캔트를 적용할 때 조정됩니다.
이러한 영향 때문에 하나 이상의 링크에 대한 ApplyAOR 옵션을 지정하여 원하는 캔트 동작을 얻을 수 있고, 순서도에서 해당 링크에 종속된 기타 후속 점 및 링크를 만들 수 있습니다.
자세한 내용은 아래 예를 참조하십시오.
ApplyAOR이 지정된 항목에 종속된 지오메트리가 올바르게 업데이트되는지 확인하기 위해 Subassembly Composer에서 유효성 검사 프로세스가 수행됩니다. 자세한 내용은 Subassembly Composer의 캔트 유효성 검사 정보를 참조하십시오.
원점 위치

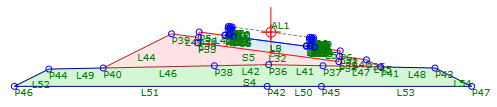

Autodesk Civil 3D에서 횡단구성요소를 사용할 때 캔트가 올바르게 계산되고 Subassembly Composer에서 캔트를 올바르게 미리볼 수 있게 하려면, 다음 그림과 같이 미리보기 패널의 원점
이 왼쪽 난간 맨 위 점과 오른쪽 난간 맨 위 점 사이의 중심점에 있도록 하십시오.
예
캔트가 정의되는 방식의 예를 보려면 다음 샘플 PKT 파일을 여십시오.
Rail_Cant_Example.pkt
이 예에서는 레일 횡단구성요소를 보여줍니다.
- GaugeWidth 매개변수가 입력/출력 매개변수 탭에 지정되었습니다.
- 미리보기 패널에서 나타나는 값은 캔트 탭에서 지정됩니다.

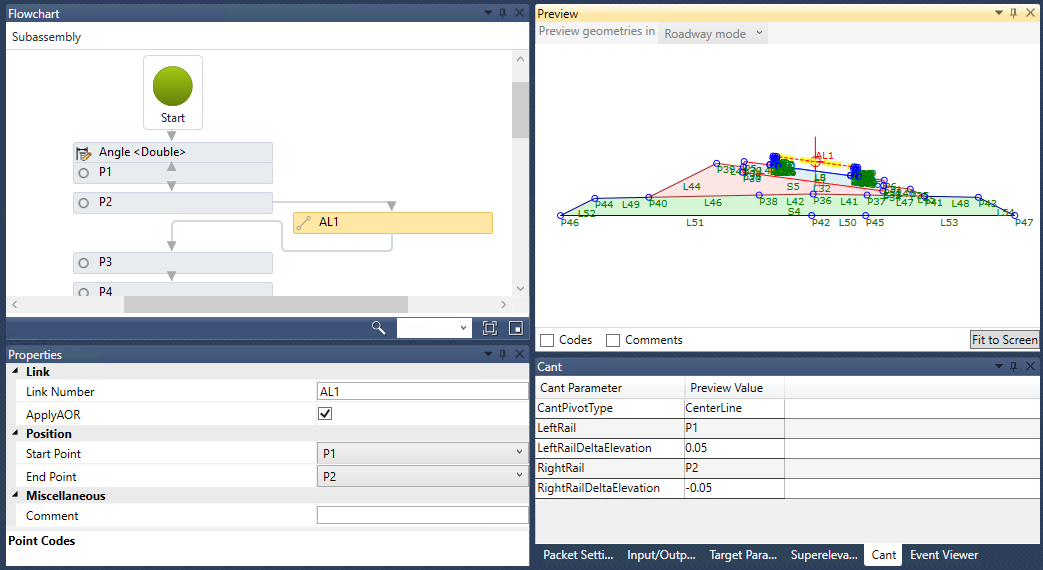

이 예에서는 한 개의 보조 링크 AL1에 대해 ApplyAOR이 지정되고, 캔트 효과가 적용될 것으로 예상되는 후속 점과 링크가 AL1 또는 해당 점에 직접 또는 간접적으로 종속됩니다.
순서도에서 캔트 효과가 적용되지 않는 후속 점 및 링크는 원점(또는 AL1이나 해당 점에 직접 또는 간접적으로 종속되지 않은 점이나 링크)을 기준으로 하여 직접 또는 간접적으로 정의할 수 있습니다.

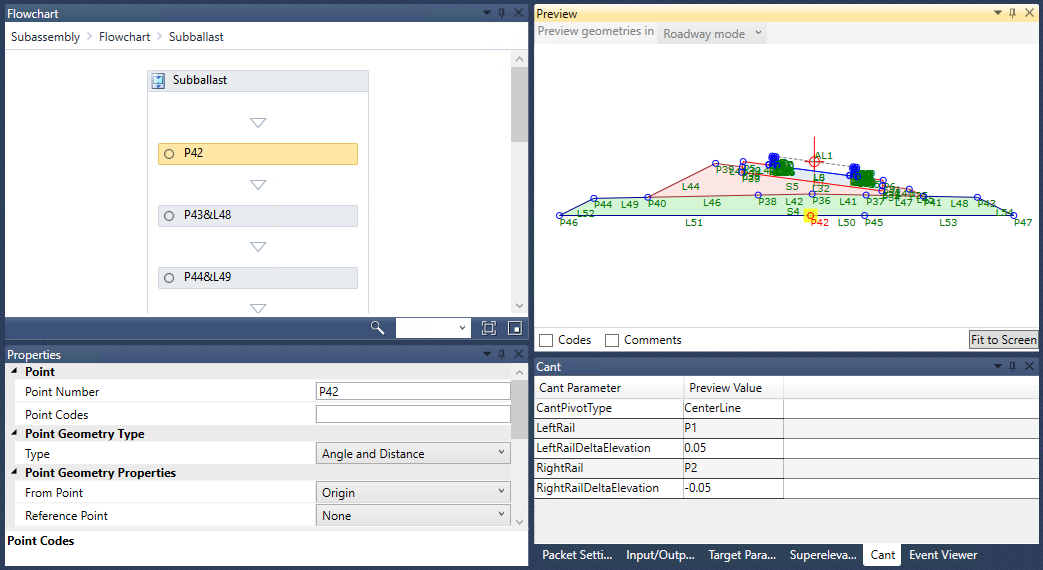

예를 들어, 하위 밸러스트의 P42는 원점을 기준으로 하여 정의되었으며 캔트 효과가 없습니다.
