조정 모델의 여러 인스턴스(instance) 배치

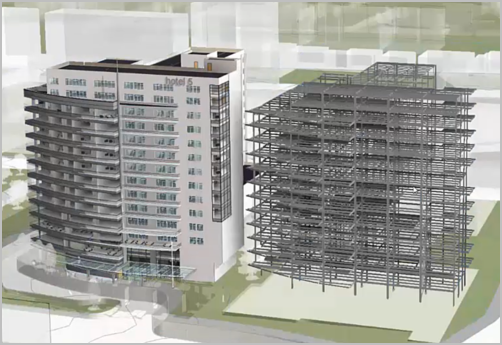

조정 모델을 추가한 후 여러 인스턴스(instance)를 배치해 설계에 컨텍스트를 추가할 수 있습니다.

링크 관리 대화상자 조정 모델 탭의 인스턴스 배치 도구를 사용하여 다음 작업을 수행할 수 있습니다.

• 조정 모델의 복제본을 배치하여 반복 단위의 위치 지정 계획 설계에 따라 인스턴스(instance)를 대칭시킬 수 있습니다. 여러 조정 모델을 로드한 경우 유형 선택기를 사용하여 각 인스턴스(instance)의 유형을 변경하고 전체 프로젝트의 컨텍스트에서 조정 모델의 각 유형에 대한 배치를 확인할 수 있습니다.
• Revit 모델의 컨텍스트에서 조정 모델의 인스턴스(instance) 배치(조정 모델은 여전히 로드되어 있음)
• Revit 모델의 컨텐츠에서 조정 모델에 대한 다른 위치 탐색 이 작업은 조정 모델의 초기 인스턴스를 측량 기준점 또는 내부 원점에서 멀리 이동한 다음 수행할 수 있습니다.

인스턴스를 배치하려면

1. 조정 모델을 선택하고 수정 | 조정 모델 탭 조정 패널 (링크 관리) 아이콘을 클릭합니다.

   또는

   관리 탭프로젝트 관리 패널 (링크 관리) 아이콘을 클릭합니다.

2. 링크 관리 대화상자 조정 모델 탭에서 조정 모델을 선택합니다.
3. 인스턴스 배치 드롭다운에서 배치에 대해 다음 옵션을 선택합니다.
   1. 원점 대 원점: 조정 모델의 원점을 Revit 모델의 내부 원점에 정렬합니다.
   2. 공유 좌표: 공유 좌표를 기반으로 모델을 정렬합니다.
4. 확인을 클릭합니다.
5. (선택 사항) 링크된 모델을 선택하고 원하는 위치로 이동한 다음 제 위치에 고정하면 실수로 잘못된 위치로 이동되지 않습니다.
