로컬 Navisworks 파일 또는 Autodesk Docs의 다양한 조정 모델을 링크하고 Revit의 링크 관리 대화상자에서 관리합니다.
비디오: 조정 모델 사용이 기능은 다양한 분야의 모델과 프로젝트의 단계를 시각적으로 교차 확인하는 데 유용합니다. 3D 뷰에서 Revit 또는 기타 모델링 도구를 통해 작성된 공동작업 모델을 시각적으로 비교하고 조정합니다. 조정 모델을 정기적으로(예: 매주) 업데이트하고 로드하여 간섭 위험을 최소화할 수 있습니다. 이렇게 하면 설계 프로세스를 신속하게 처리하고 변경 사항을 줄일 수 있어 전체 설계 팀의 시간 및 비용을 절감할 수 있습니다.
조정 모델
조정 모델은 프로젝트의 설계, 시공 준비 및 시공 단계에 걸쳐 다양한 분야의 시각적 교차 검사에 사용되는 3D 설계입니다.
Navisworks 파일(NWD 또는 NWC 파일)을 링크합니다. NWD 및 NWC는 Navisworks의 기본 파일 형식입니다. 프로젝트 팀은 Navisworks를 사용하여 여러 분야의 설계 데이터를 로컬 경로의 단일 조정 모델에 조정 모델로 결합하거나 Autodesk Docs에 표시되는 파일 형식에 대한 링크로 결합합니다. 파일을 로컬 리소스에 다운로드하지 않고 Autodesk Docs에서 뷰에 직접 링크할 수 있습니다. Autodesk Docs에서 링크된 뷰는 Autodesk Docs 계정의 권한을 사용하여 액세스를 관리하므로 IP를 보호하는 것이 중요한 공동작업 워크플로우를 더욱 쉽게 사용할 수 있습니다. 조정 모델 뷰는 Revit 모델을 위한 상황별 정보를 제공하는 경량 표현입니다.
예제
- 건축가가 Revit을 사용하여 건물을 설계하고 있습니다. 구조 엔지니어는 다른 소프트웨어 제품을 건물 구조 설계에 사용하고 있습니다. 건축가는 구조 설계를 Revit으로 가져와 참조로 사용하여 건축 요소가 설계의 구조 요소와 올바르게 연계되는지 확인하고자 합니다.
- 의장 설계자는 3D 모델링을 통해 커튼월의 복합 시스템을 사용하여 건물 외부를 설계합니다. 건축가는 이 모델을 Revit으로 가져와 참조로 사용하여 건물의 내부 디자인이 외부에 잘 맞는지 확인하고자 합니다.
- 건축가가 Revit을 사용하여 건물을 설계하고 있습니다. 토목 엔지니어는 다른 소프트웨어 제품을 사용하여 상세 대지 설계를 수행하고 있습니다. 건축가가 대지 설계를 Revit으로 가져와 언더레이로 사용하여 대지에 건물 배치를 올바르게 계획하고자 합니다.
Revit에서 조정 모델 사용

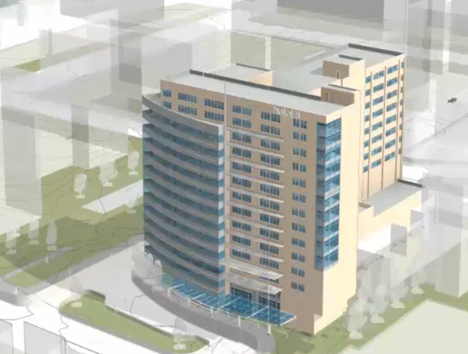

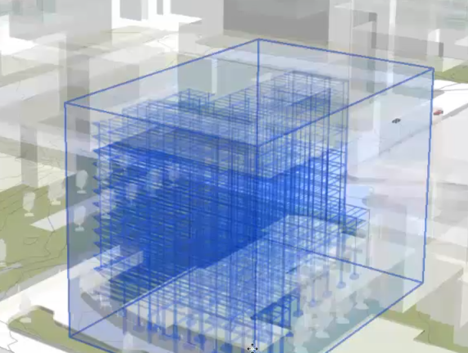

조정 모델을 Revit 모델에 링크하는 경우 조정 모델은 현재 뷰에 표시됩니다. 커서를 조정 모델 위로 이동하면 경계 상자로 둘러싸여 표시됩니다. 이 상자를 선택하면 상태 막대에 패밀리 및 유형 조정 모델: Navisworks 모델과 모델 이름이 차례로 표시됩니다. 특성 팔레트에 조정 모델에 대한 파일 경로, 이름 및 기타 특성이 표시됩니다.
조정 모델을 링크하면 Revit에서 다음을 수행할 수 있습니다.
- 조정 모델을 3D 및 2D 뷰에 표시할 수 있습니다(평면도, 입면도 및 단면도 포함).
- 조정 모델을 고정하고 제자리에 잠가 Revit 모델과 관련하여 실수로 이동되지 않도록 할 수 있습니다.
- 조정 모델에 대해 공정을 정의할 수 있습니다.
- 조정 모델의 투명도를 정의하여 Revit 모델과 구별할 수 있습니다. 가시성/그래픽 대화상자를 사용하여 가시성을 설정하고 투명도를 정의할 수 있습니다.
- 작업 공유를 위해 조정 모델을 작업 세트에 추가할 수 있습니다.
- 조정 모델을 Revit 뷰의 일부로 프린트할 수 있습니다.
- 조정 모델을 Revit 뷰의 일부로서 이미지로 내보낼 수 있습니다.
- 조정 모델을 언로드하여 성능 향상 등을 위해 일시적으로 모델에서 조정 모델을 제거할 수 있습니다. 모델을 다시 로드할 때 동일한 위치 및 방향에 다시 로드할 수 있습니다.
- 조정 모델을 다시 로드하여 최근 업데이트를 반영할 수 있습니다.
- Revit 모델에서 조정 모델을 제거(삭제)할 수 있습니다.
텍스처는 조정 모델에 포함되지 않기 때문에 Revit 뷰의 일부로 렌더링되지 않을 수 있습니다.
