건물의 물리적 모델을 해석 모델로 자동화(2025.2)는 대부분의 구조 요소에 대한 해석 모델을 자동화합니다.
Revit 구조 객체로 작성된 경우에도 일부 요소는 해석 모델로 표현할 필요가 없습니다(예: 파라펫, 칸막이 벽 등).
이 자동화 도구는 선택 항목의 모든 구조 요소를 해석하므로 해석 표현을 작성할 구조 요소를 분리하는 것이 매우 중요합니다.
해석 모델 작성 프로세스를 자동화할 수 있는 물리적 요소
- 구조 기둥: 수직 및 경사 기둥.
- 구조 프레임: 직선 보 및 호 곡선 보
- 바닥
- 기초 슬래브
- 벽: 직선 벽.
주: 스플라인 보 및 곡선 벽 작성은 자동화할 수 없습니다. 수동으로만 작성할 수 있으며, 자동화가 다른 구조 요소에 대한 해석 표현을 생성한 후에 작성하는 것이 좋습니다.
물리적 요소 및 연관된 해석 표현
자동화는 선형 요소의 해석 부재 또는 평면형 요소의 해석 패널 형태로 각 구조 물리적 요소에 대해 하나의 연관된 해석 표현을 작성합니다.
주: 여러 개의 닫힌 등고선이 있는 바닥의 경우 자동화 프로세스에서 각각의 닫힌 등고선에 대해 연관된 해석 모델을 작성합니다.

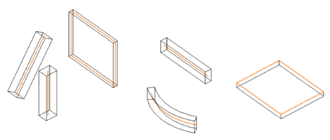

작성된 해석 요소의 기본 위치는 다음과 같습니다.
- 선형 요소의 형상 축 옆.
- 구조 벽의 중간 옆.

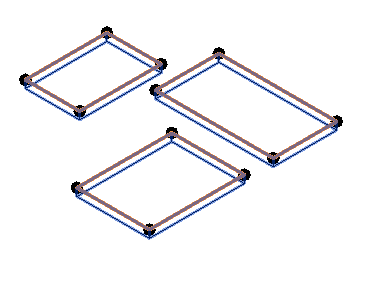

- 바닥/기초 슬래브의 위.
해석 모델은 특정 정렬 및 연결성 규칙에 따라 나중에 정렬 및 조정됩니다.
해석 부재가 물리적 해당 대상에서 상속하는 특성은 다음과 같습니다.
- 재료
- 구조 역할
- 횡단면: 패밀리 및 유형 형식.
- 횡단면 회전
해석 패널이 물리적 해당 대상에서 상속하는 특성은 다음과 같습니다.
- 재료
- 구조 역할
- 구조 레이어 두께
해석 표현 단순화
건물의 물리적 모델을 해석 모델로 자동화(2025.2)는 해석 표현을 작성할 때 몇 가지 물리적 모델 특성을 평가합니다.
- 물리적 요소의 구조 결합에 의한 절단은 무시됩니다.

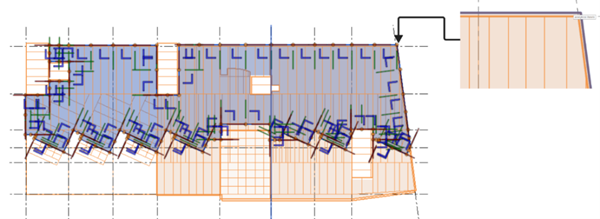

- 물리적 바닥 및 기초 슬래브에 대한 해석 패널은 해당 물리적 요소의 정확한 등고선에 따라 작성됩니다.
