Utilize Parâmetros de Evasão de Colisão para especificar os parâmetros para itens Caminho de Ligação Livre de Colisão.
Quando um item Parâmetros de Evasão de Colisão está no nível de Definição da sequência de inspeção, as alterações se aplicam a todos os itens Caminho de Ligação Livre de Colisão seguintes até que sejam alterados por outro item Parâmetros de Evasão de Colisão. Quando um item é adicionado a um grupo, as alterações afetam somente os itens Caminho de Ligação Livre de Colisão seguintes nesse grupo.
Clique na guia Início > painel Caminho do Apalpador > Conexão > Parâmetros de Evasão de Colisão para exibir o diálogo Parâmetros de Evasão de Colisão.

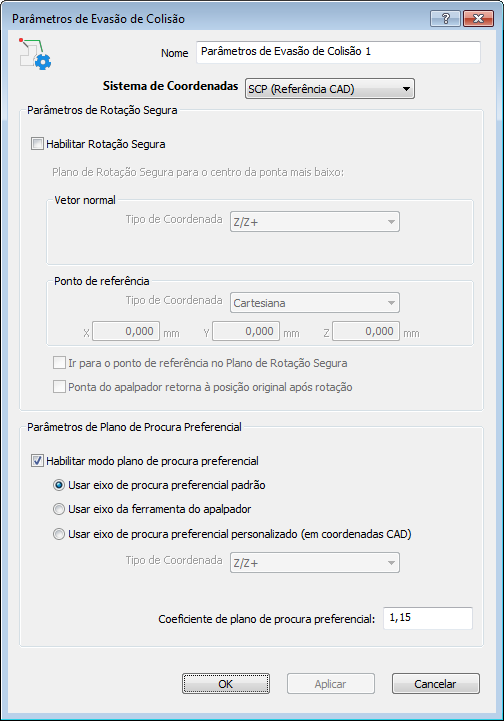

Contém as seguintes áreas:
Nome — Insira um nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
Sistema de coordenadas — Selecione o Alinhamento com relação ao qual as medições do item devem ser reportadas.
Para especificar o alinhamento durante a inspeção, selecione <Alinhamento Ativo>. Você pode então selecionar o alinhamento na lista Alinhamento Ativo, ou adicionar um item de Alinhamento Ativo à sequência de inspeção.
Habilitar Rotação Segura — Marque essa caixa de seleção para especificar um Plano de Rotação Segura. A ponta do apalpador permanece mais alta que o Plano de Rotação Segura durante qualquer rotação de ângulo.
Ir para o ponto de referência no Plano de Rotação Segura — Selecione essa opção para sempre guiar o centro de rotação (não a ponta) do cabeçote sobre o ponto de referência do Plano de Rotação Segura.
Ponta do apalpador retorna à posição original após captura — Selecione essa opção caso sua máquina compense automaticamente a posição da ponta do apalpador durante ou após uma rotação. Quando selecionado, o caminho do apalpador continua a partir do mesmo ponto após executar uma rotação.

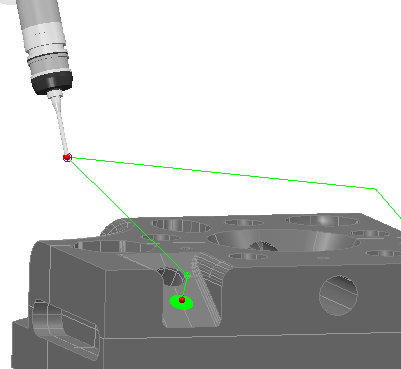

Antes da rotação:

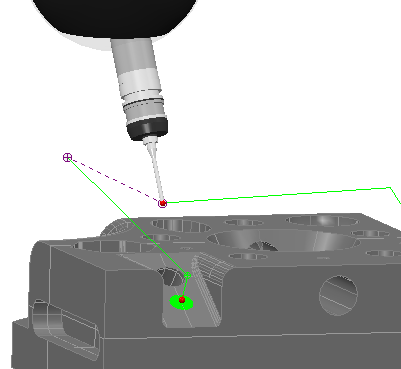

Depois da rotação:
O ponto de rotação do apalpador é marcado no caminho do apalpador com um ícone de alvo:
Desfaça a seleção dessa opção caso a ponta do apalpador da sua máquina não compense a posição da ponta do apalpador. Quando não selecionado, o caminho do apalpador continua a partir da nova posição da ponta do apalpador após a rotação.

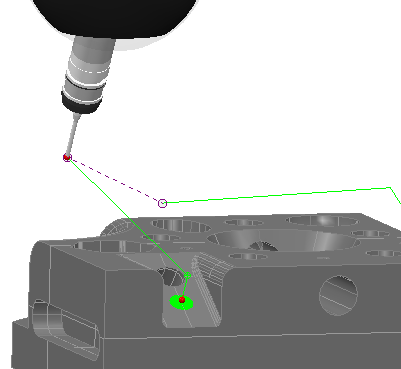

Antes da rotação:

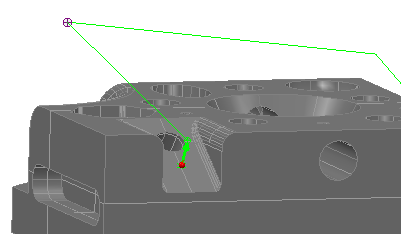

Depois da rotação:
Uma linha tracejada lilás une as posições do apalpador antes e depois da rotação.
