Guia Transformar Percurso

Transformações de percurso permitem que você movimente, rotacione ou espelhe um percurso. Percursos podem ser facilmente dispostos de forma retangular e circular. O PowerMill exibe uma pré-visualização da transformação, que permite uma verificação visual antes da transformação do percurso.

Exiba a guia Transformar Percurso selecionando guia Edição de Percurso > painel Editar > Transformar, ou selecionando Editar > Transformar no menu de contexto individual de Percurso.

Nota: É semelhante à guia Transformar Fronteira, à guia Transformar Padrão e à guia Transformar Plano de Trabalho.

A guia Transformar Percurso contém o seguinte:

Painel Transformar

• Mover — Transforma o percurso pelas coordenadas especificadas.
• Rotacionar — Rotaciona o percurso em torno do eixo especificado pelo ângulo selecionado.
• Espelhar — Espelha o percurso ao longo de um dos planos principais do plano de trabalho ativo ou ao longo de uma linha espelho arbitrária. Se nenhum plano de trabalho estiver ativo, o comando é aplicado sobre o plano relevante do sistema de coordenadas global.

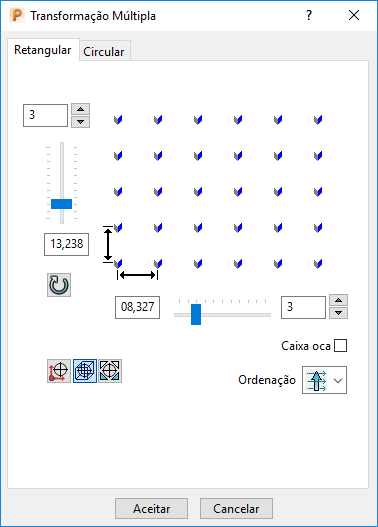

• Transformação Múltipla — Clique para realizar Movimentações ou Rotações múltiplas.



  A orientação da transformação é determinada pelo plano de trabalho principal , , ou , configurado na barra de ferramentas Informação.

  Existem duas guias:

  • Retangular — Configurações semelhantes a utilizar a opção Mover, mas proporciona uma pré-visualização gráfica dos resultados, e melhor flexibilidade e controle.
  • Circular — Configurações semelhantes a utilizar a opção Rotacionar, mas proporciona uma pré-visualização gráfica dos resultados, e melhor flexibilidade e controle.
• Transformar para Plano de Trabalho — Movimenta o percurso de forma que esteja no mesmo lugar, com relação ao plano de trabalho ativo, em que estava com relação ao eixo de coordenadas global.

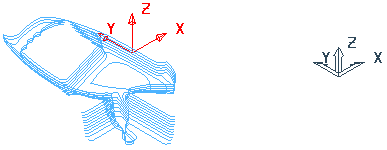

  Converte isso:



  nisto:



  Onde é o eixo de coordenadas global e é o eixo do plano de trabalho.

• Transformar para Global — Movimenta o percurso de forma que esteja no mesmo lugar, com relação ao eixo de coordenadas global, em que estava com relação ao plano de trabalho ativo.

  Converte isso:



  nisto:



  Onde é o eixo de coordenadas global e é o eixo do plano de trabalho.

Painel Opções de Transformação de Percurso

• Anexar Percursos — Anexa todos os percursos transformados em um percurso.

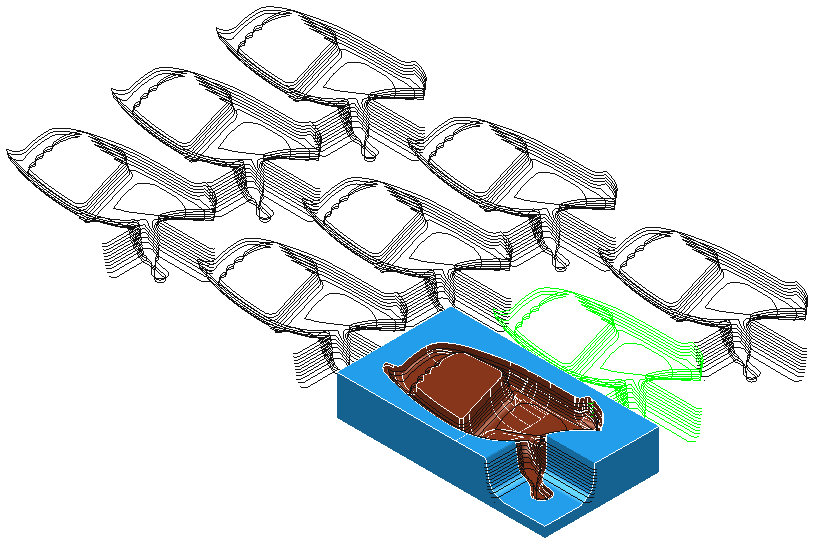

  Por exemplo, crie uma transformação múltipla num percurso Z constante chamado CZ.

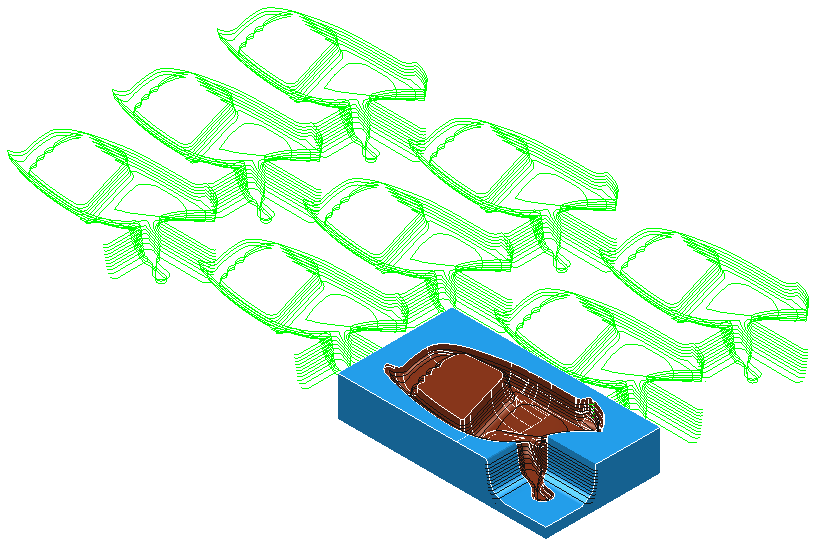

  Selecionar guia Transformar Percurso > painel Opções de Transformação de Percurso > Anexar Percursos cria um novo percurso:





  Desfazer a seleção de guia Transformar Percurso > painel Opções de Transformação de Percurso > Anexar Percursos cria oito novos percursos:





• Ordem de Grupo de Percurso — Mantém a ordem de percurso inicial no Explorer. Essa é a opção padrão.
Nota: Essa opção somente está disponível se Anexar Percursos não estiver selecionado.

• Ordem de Troca de Ferramenta — Ordena os percursos no Explorer de acordo com suas ferramentas. Isso minimiza trocas de ferramenta.
Nota: Essa opção somente está disponível se Anexar Percursos não estiver selecionado.

Se você selecionar Ordem de Grupo de Percurso e Ordem de Troca de Ferramenta, então os percursos são ordenados por uso da ferramenta dentro de um grupo de percurso.

Painel Histórico

• Desfazer — Selecione para reverter para o estado antes da última alteração.
• Refazer — Selecione para restabelecer a edição que você acabou de desfazer.

Painel Finalizar

• Aceitar — Aceita e mantém todas as transformações de percurso.
• Cancelar — Apaga todas as transformações de percurso.
