Добавление, изменение и синхронизация правила развертывания для деталей из листового металла

Создание и присвоение имени детали из листового металла или правила развертки

1. Выберите вкладку "Управление" панель "Cтили и стандарты" Редактор стилей.
2. В редакторе стилей и стандартов щелкните знак "плюс", чтобы отобразить список существующих правил.
3. Нажмите "Правило по умолчанию", чтобы сделать его шаблоном для нового правила.
4. Нажмите кнопку "Создать" в правой верхней части редактора стилей и стандартов.
5. В поле "Имя" замените имя "Копия по умолчанию" на описательное имя правила и нажмите "ОК". Диалоговое окно "Имя нового стиля" закроется, а в списке появится новое правило. Новое правило является точной копией правила по умолчанию.
6. Измените значения и настройки, как описано ниже, чтобы добавить новое правило.
   Прим.: Если файл или библиотека уже содержит правила, можно использовать любое правило как шаблон для нового правила.

Определение правила обработки деталей из листового металла

На вкладке "Развертка" правила обработки деталей из листового металла выберите одно или несколько из этих значений. Нажмите кнопку "Сохранить".

• Материал. Выберите или создайте его.
• Толщина материала. Нажмите на стрелку вправо, чтобы выбрать значение из существующих значений.
• Правило развертки листового металла. Выберите существующее или создайте новое.
• Значение зазора стыка, разреза или стыка. Щелкните стрелку вправо, чтобы выбрать значение из списка ранее определенных значений зазора.
• Укажите способ отчета угла сгиба в развертке.
• Параметры отображения для параметрических элементов высечки в листовом металле.

Указание правил гибки деталей из листового металла:

На вкладке "Сгиб" правила обработки деталей из листового металла выберите одно или несколько из этих значений. Нажмите кнопку "Сохранить".

• Форма просечки под сгиб.
• Просечка под сгиб. Как правило, используется параметр "Толщина", но можно также задать абсолютный размер в соответствии со стандартным методом. Например, выражение "Толщина * 0,5" представляет половину от значения параметра "Толщина".
• Значение радиуса. Обычно, чтобы задать радиус, используется значение параметра "Толщина", но можно задать абсолютное значение.
• Тип переходной области.

Определение правил для обработки углов деталей из листового металла

На вкладке "Угол" определения правила обработки деталей из листового металла выберите одно или несколько из этих значений. Нажмите кнопку "Сохранить".

• Форма и размер угловой просечки при пересечениях по двум сгибам.
• Форма и размер угловой просечки при пересечениях по трем сгибам.

Определение правила развертки деталей из листового металла с помощью линейной аппроксимации

Этот метод развертывает деталь из листового металла с использованием коэффициента поправки на изгиб K, который одинаково относится ко всем углам сгибов.

1. Для метода развертки выберите "Линейный fx".
2. Введите новое значение коэффициента поправки на изгиб K, если необходимо.
3. Откорректируйте "Значение коэффициента сплайна" при необходимости (по умолчанию используется значение 0,5). Это значение влияет на плоские размеры фланцев по контуру, валики контуров и лофтированные фланцы с эллиптическими или сплайновыми сегментами в профиле элемента. Это также влияет на длину нецилиндрических или конических сгибов.

Определение правила развертки деталей из листового металла с помощью таблицы сгибов

Этот метод развертки деталей из листового металла выполняется на основе эмпирических значений, измеренных или выведенных и примененных для углов сгиба в таблице. Если значения углов таблице не определены, они рассчитываются с помощью команды "Резервировать поправку на изгиб".

1. Для получения метода развертки выберите пункт "Таблицы сгибов". Теперь в диалоговом окне отображается среда, в которой можно редактировать таблицу изделий из листового металла.
2. Укажите следующие значения:
   • Линейные единицы. Выберите из раскрывающегося списка.
   • Тип угла. Выберите "Внешний" или "Открытый".
   • Толщина. Выберите существующую или создайте новую.
   • Резервировать поправку на изгиб.
   • Коэффициент сплайна. Это значение влияет на плоские размеры фланцев по контуру, валики контуров и лофтированные фланцы с эллиптическими или сплайновыми сегментами в профиле элемента. Это также влияет на длину нецилиндрических или конических сгибов.
   • Таблица допусков. Введите значения для листа, минимальный/максимальный радиус или минимальный/максимальный угол.
3. Если необходимо, можно добавить строки для новых значений угла.
4. Если необходимо, можно добавить столбцы для новых радиусов сгиба.
5. При необходимости отредактируйте ячейки таблицы исходя из конкретных данных о толщине материала, углах, радиусах и оборудовании, полученных в результате замера.

Определение правила развертки деталей из листового металла с помощью пользовательского уравнения

Этот метод развертки детали из листового металла выполняется на основе уравнений для компенсации сгиба, допуска сгиба или поправки на изгиб. Значения углов, не определенные в ограничивающих условиях, рассчитываются с помощью резервирования поправки на изгиб.

1. В поле "Метод развертки" выберите пункт "Пользовательское уравнение". Теперь в диалоговом окне отображается среда для редактирования пользовательских формул.
2. Укажите следующие значения:
   • Тип уравнения. Выберите из раскрывающегося списка.
   • Исходные угловые координаты. Выберите "Угол сгиба" или "Открытый угол".
3. При необходимости отредактируйте формулы в ячейках. Дважды щелкните ячейку, чтобы открыть диалоговое окно редактирования.
4. При необходимости выберите граничные условия, чтобы изменить диапазон ограничений. Дважды щелкните для отображения диалогового окна редактирования.
5. При необходимости удалите неиспользуемые строки.
6. Укажите следующие значения:
   • Резервировать поправку на изгиб. Это значение применяется, когда угловые значения вступают в конфликт с граничными условиями.
   • Коэффициент сплайна. Это значение влияет на плоские размеры фланцев по контуру, валики контуров и лофтированные фланцы с эллиптическими или сплайновыми сегментами в профиле элемента. Это также влияет на длину нецилиндрических или конических сгибов.

Редактирование правила обработки деталей из листового металла или правила развертки

1. В редакторе стилей и стандартов щелкните знак "плюс", чтобы отобразить список существующих правил.
2. Выбрать правило для редактирования.
3. Выполните одно из следующих действий:
   • Для правил обработки деталей из листового металла измените значения и настройки в параметрах "Лист", "Сгиб" и "Угол".
   • Для правил развертки деталей из листового металла измените коэффициент поправки на изгиб K или значения таблицы сгибов.
4. Нажмите кнопку "Сохранить".

Синхронизация правила развертывания для деталей из листового металла

Этот параметр позволяет быстро синхронизировать все элементы в теле из листового металла в соответствии с конкретным правилом развертывания.

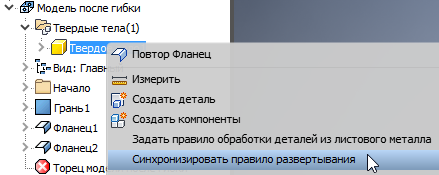

1. Щелкните правой кнопкой мыши тело из листового металла в обозревателе и выберите «Синхронизировать правило развертывания».



2. В диалоговом окне выберите нужное правило развертывания деталей из листового металла, чтобы применить его ко всем элементам, и нажмите кнопку «ОК».
Прим.: После того как для всех элементов будет задано одно правило развертывания, при необходимости можно применить переопределение правила развертывания к какому-либо элементу.
