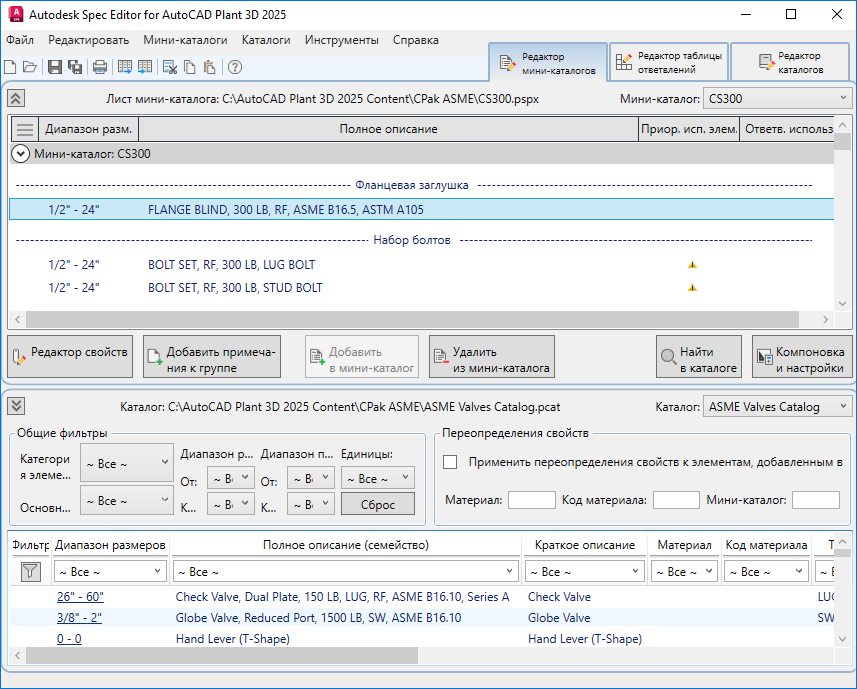

Создает и изменяет листы мини-каталогов.
В редакторе миникаталогов можно добавлять детали из каталога для создания листа мини-каталога. После этого можно указать, какие соединительные детали будут использоваться для трассировки для определенного размера трубы.
Прим.: Изменять каталоги можно только в редакторе каталогов. Обозреватель каталогов, который находится на вкладке «Редактор мини-каталогов», доступен только для чтения.
Лист мини-каталога
- Настройка столбцов
- Отображение списка свойств, в котором можно выбрать конкретные свойства для отображения в столбцах. Кроме того, можно вручную перетащить столбцы в нужное место.
- Если пользовательские свойства из редактора мини-каталогов уже добавлены, они будут отображаться во всплывающем списке свойств. Пользовательские свойства семейства элементов отображаются во всплывающем списке свойств листа мини-каталога, а пользовательские свойства размера элементов отображаются в разделе «Размеры элементов».
- Диапазон размеров
- Отображение минимального и максимального размеров, доступных для детали, на основе ее мини-каталога.
- Для изменения диапазона размеров в мини-каталоге можно использовать вкладку «Список деталей» (Редактор свойств мини-каталога).
- Приоритет использования детали
- Устанавливает порядок, в котором используются детали, на основании размера деталей. Если имеется конфликт деталей и приоритет не установлен, отображается предупреждающий значок (
). Если конфликт устранен, отображается зеленый кружок (
).
- Нажмите столбец правой кнопкой мыши, чтобы открыть диалоговое окно «Приоритет использования деталей».
- Ответвление используется
- Отображается флажок (
), если деталь используется в Таблице ответвлений.
- Редактирование деталей
- Открытие диалогового окна «Редактирование деталей».
- Добавить примечания к группе
- Открытие диалогового окна «Добавить примечания к группе».
- Добавить в мини-каталог
- Добавление в мини-каталог деталей, выбранных в окне «Каталог». Если установлены переопределения свойств, то детали, добавляемые в мини-каталог, используют переопределенные значения.
- Когда вы добавляете детали в мини-каталог, то добавляются все типоразмеры компонентов в данной группе деталей. Можно воспользоваться диалоговым окном «Редактирование деталей» для того, чтобы задать в мини-каталоге диапазон размеров.
- Удалить из мини-каталога
- Удаляет из мини-каталога выбранные детали.
- Найти в каталоге
- Находит выбранную деталь в каталоге. Каталог, который содержит эту деталь, открывается, и устанавливается фильтр столбца. Можно очистить фильтр, чтобы отобразить все детали в каталоге.
- Компоновка и настройки
- Открытие диалогового окна «Компоновка и настройки редактора мини-каталогов».
Обозреватель каталогов
- Применить переопределения свойств к элементам, добавленным в мини-каталог
- Устанавливает значения свойств, которые будут использоваться при добавлении детали из каталога на лист миникаталога. Переопределения свойств — это быстрый способ установки свойств для деталей, добавленных в мини-каталог.
- Переопределяемые свойства — это материал, код материала и мини-каталог. Другие типы свойств в AutoCAD Plant 3D toolset не переопределяются.
- Сброс
- Удаляет все общие фильтры.
- Очистить фильтр
- Удаление фильтров столбцов, включая фильтр описания, заданный с помощью команды Найти в каталоге.
