Лента состоит из последовательности панелей, которые организованы в виде вкладок, помеченных названием задачи. Панели ленты содержат многие из тех же инструментов и элементов управления, которые доступны на панелях инструментов и в диалоговых окнах. По умолчанию при создании или открытии чертежа лента отображается горизонтально, в верхней части окна чертежа.
Если панель перетащить со вкладки ленты в область чертежа или на другой монитор, такая панель останется на новом месте. Панель остается открытой до тех пор, пока не будет возвращена на ленту, даже в случае перехода к другой вкладке ленты.
Вкладка "3D трубопровод - главная"

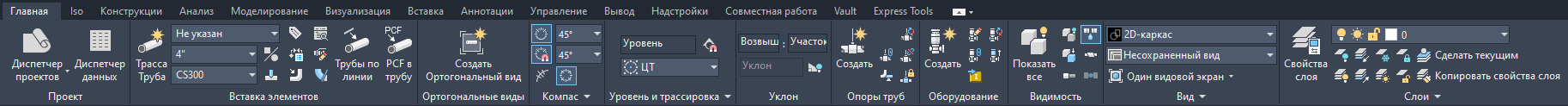

Вкладка "3D трубопровод - главная" содержит панели с командами, необходимыми для создания и изменения модели трубопровода. Данная вкладка содержит следующие панели:
- Проект
- Вставка элементов
- Ортогональные виды
- Компас
- Уровень и трассировка
- Уклон
- Опоры труб
- Оборудование
- Видимость
- Вид
- Слои
- Подключаемый модуль
Вкладка "3D трубопровод - главная" является частью рабочего пространства "3D трубопровод".
Вкладка "ISO"
На вкладке "ISO" отображаются параметры для работы с изометрическими чертежами. Данная вкладка содержит следующие панели:
- Создание ISO
- Аннотации ISO
- Export
Вкладка "ISO" является частью рабочего пространства "3D трубопровод".
Вкладка "Конструкции"

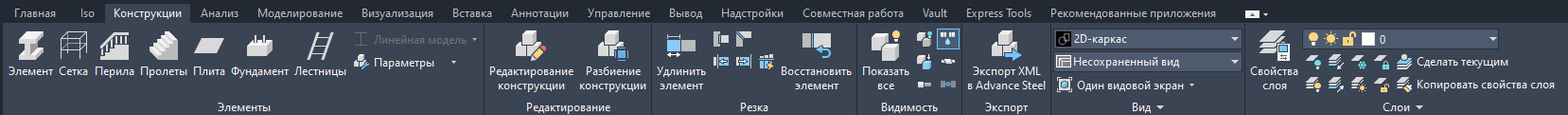

На вкладке "Конструкции" отображаются параметры для работы с конструкциями. Данная вкладка содержит следующие панели:
- Детали
- Редактировать
- Метчик
- Видимость
- Export
- Виды
- Слои
Вкладка "Конструкции" является частью рабочего пространства "3D трубопровод".
Контекстная лента "Редактор ортогональных элементов"
После нажатия кнопки «Создать ортогональный вид» на вкладке «Главная» выполняется переход в специальную среду работы с двумерным чертежом и открывается контекстная вкладка ленты. Она содержит специальные команды для среды редактирования ортогональных чертежей. После выхода из специальной среды контекстная вкладка закрывается.

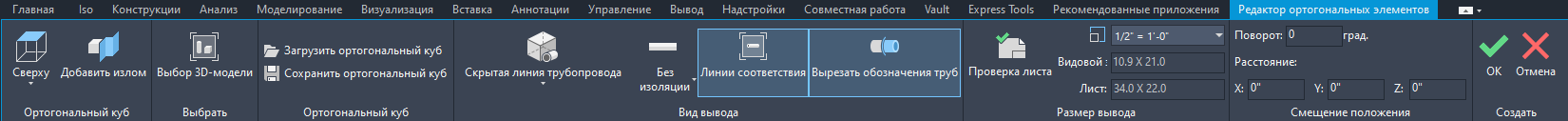

На контекстной вкладке ленты «Редактор ортогональных элементов» содержатся параметры для работы с конфигурациями ортогонального вида. Вкладка содержит следующие панели:
- Ортогональный куб
- Выбор
- Библиотека
- панель "Вид вывода";
- Формат вывода
- Смещение положения
- Создание
Контекстная вкладка "Редактор ортогональных элементов" является частью рабочего пространства "3D трубопровод".
Контекстная лента "Ортогональный вид"
Данная специальная контекстная вкладка ленты становится доступной при переходе в специальную ортогональную среду в случае создания или открытия чертежа на вкладке "Ортогональный DWG" диспетчера проектов. Она содержит специальные команды для среды просмотра ортогональных чертежей. Контекстная вкладка и связанные с ней панели выделены зеленым цветом, что наглядно напоминает пользователю о том, что используется специальная среда. После выхода из специальной среды контекстная вкладка закрывается.

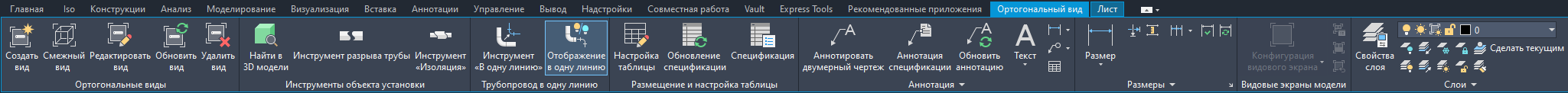

На контекстной вкладке ленты «Ортогональный вид» содержатся параметры для работы с двумерными чертежами. Вкладка содержит следующие панели:
- Ортогональные виды
- Инструменты объекта установки
- Трубопровод в одну линию
- Размещение и настройка таблицы
- аннотации;
- размеры.
- Видовые экраны модели
- Слои
Контекстная вкладка "Ортогональный вид" является частью рабочего пространства "3D трубопровод".
Вкладка "P&ID – главная"
На вкладке "P&ID – главная" отображаются параметры для работы с чертежами P&ID. Данная вкладка содержит следующие панели:
- Проект
- P&ID
- Линия схемы
- Группа линий
- Проверка
- Слои
- Блок
- Аннотации
- Свойства
- Вид
- Утилиты
Вкладка "P&ID – главная" входит в следующие рабочие пространства: "P&ID PIP", "P&ID ISO", "P&ID ISA", "P&ID DIN" и "P&ID JIS/ISO".
