Соединители арматурных стержней

С помощью соединителей арматурных стержней соединяется примыкающая арматура и упрощается процесс проектирования железобетонных элементов.

Соединители взаимодействуют с арматурными стержнями, которые они соединяют, изменяя их физические размеры. Формы конца связанных стержней применяются в соответствии с требованиями конфигурации соединителя. Геометрия стержня укорачивается для обеспечения возможности использовать соединитель.

Для семейства соединителей предусмотрена настраиваемая геометрия. Можно создавать и изменять практически любой тип соединителя с отдельными представлениями на 2D- и 3D-видах. Параметры типа помогают задать габариты, размеры стержней, к которым крепится соединитель, и применяемую к арматурным стержням форму конца.

Видимость соединителей в сечениях

Аналогично арматурным стержням, соединители:

• можно добавлять в спецификации;
• можно использовать в группах и сборках;
• можно экспортировать в различных форматах;
• можно использовать для разных арматурных стержней в наборах;
• можно назначать частям основы с особым числом соединителей;
• можно просматривать в основе, скрыв все лишние элементы; однако на 3D-видах соединители могут отображаться только как твердотельные объекты;
• можно маркировать.

Углы наклона соединителей

Если установлен флажок «Выровнять по виду», геометрия соединителя автоматически поворачивается для аналогичного отображения на 2D-видах. Если флажок «Выровнять по виду» установлен и угол между плоскостью сечения (или другого вида) и направлением стержня больше 75°, соединители также будут скрыты.

На 3D-видах геометрия соединителей всегда выравнивается по концу стержня. При повороте соединителя это положение используется по умолчанию.

Пример выравнивания соединителей по концам стержней в наборе арматурных стержней произвольной формы.

Для реалистичного отображения соединителей на 2D-видах независимо от угла наклона можно отредактировать параметры семейства соединителей и снять флажок «Выровнять по виду». Убедитесь, что отображение в семействе твердотельной геометрии выбрано для всех видов, и полностью удалите геометрию символических линий.

Чтобы твердотельный элемент из семейства отображался на всех видах, можно отредактировать параметры семейства, выбрать нужный элемент, перейти на палитру свойств «Переопределения видимости/графики» и установить флажок «Виде в плане проекта, видах разрезов и фасадов».

Конфигурация семейства	Установите флажок «Выровнять по виду». Проведите символические линии для 2D-видов. Включите отображение твердотельных элементов только на 3D-видах.		Снимите флажок «Выровнять по виду». Удалите символические линии из семейств. Включите видимость твердых тел на всех видах.
План
Сечение

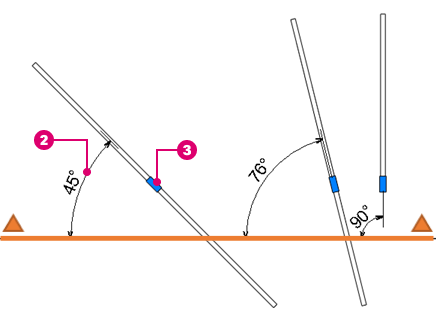

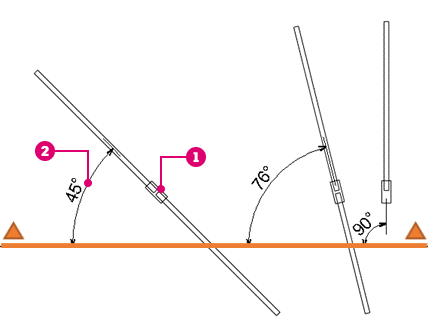

	В левой части изображения соединитель отображается при угле наклона 75° или меньше.	В правой части изображения соединитель не отображается при угле наклона больше 75°.	Соединитель отображается при любом угле наклона.

Символическое представление соединителя на 2D-видах.

Угол между стержнем и плоскостью сечения.

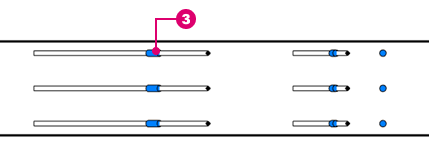

Сплошное представление соединителя на всех видах.

Совет: Чтобы создать с помощью соединителя напряженно-армированный анкер с последующим напряжением, нужно снять флажок «Выровнять по виду» в семействе соединителей и смоделировать 3D-геометрию анкера целиком.

Вид в плане	Сечение 1	Сечение 2
