Размещение набора арматурных стержней

Добавьте линейный набор арматурных стержней на вид разреза основы.

Наборы арматурных стержней создаются перпендикулярно плоскости эскиза арматурного стержня; при создании набора задается количество стержней и/или расстояние между ними. Применение наборов арматурных стержней позволяет одновременно добавить несколько идентичных стержней, что ускоряет процесс добавления арматурных стержней.

1. На любом виде можно выбрать основу и добавить армирование.
2. Выберите вкладку «Изменить <элемент>» панель «Армирование» (Арматурный стержень).
   Прим.: Инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами для арматурных стержней.
3. Выберите компоновку набора на вкладке «Изменить | Разместить арматурный стержень» панель «Набор арматурных стержней».
   • Фиксированное число: интервал между арматурными стержнями может регулироваться, а количество стержней является постоянной величиной, определяемой введенным значением.
   • Максимальное расстояние: максимальное расстояние между арматурными стержнями задается пользователем, а количество стержней может изменяться в зависимости от расстояния между первым и последним стержнями.
   • Число с интервалом: постоянные значения задаются как для количества, так и для интервала.
   • Минимальный чистый интервал: минимальное расстояние между арматурными стержнями задается пользователем, а количество стержней может изменяться в зависимости от расстояния между первым и последним стержнями. Заданное значение интервала сохраняется даже при изменении размера арматурных стержней.
4. В зависимости от выбора введите значение для параметра "Количество" или "Интервал", либо для обоих параметров на вкладке "Изменить | Разместить арматурный стержень" "Набор арматурных стержней".
5. Если разместить стандартный стиль наборов арматурных стержней, смежных со стилем арматурных стержней "Поперечная арматура", то стандартный стержень будет привязан к ребру стержня поперечной арматуры. Это касается как прямых ребер, так и сопряжений и отгибов арматурных стержней поперечной арматуры.
6. Щелкните мышью, чтобы разместить набор арматурных стержней в основе.


   При маркировке и создании спецификаций набор арматурных стержней рассматривается как единый объект, содержащий информацию о количестве стержней и интервале. Наборы арматурных стержней обеспечивают более высокую производительность по сравнению с обычными массивами арматурных стержней.

   Выберите набор арматурных стержней для его изменения. На основе правила компоновки или при помощи ручек формы на концах можно изменить свойства набора арматурных стержней.

   • Фиксированное число: при перетаскивании ручек формы изменяется расстояние между экземплярами арматурных стержней в наборе.
   • Максимальное расстояние: при перетаскивании ручек формы изменяется количество экземпляров арматурных стержней в наборе с тем условием, что расстояние между ними не больше заданного максимального интервала.
   • Минимальный чистый интервал: при перетаскивании ручек формы изменяется количество экземпляров арматурных стержней в наборе с тем условием, что расстояние между ними не меньше заданного минимального чистого интервала.
7. Выберите набор, чтобы скрыть первый и последний стержни в наборе. На обеих сторонах набора арматурных стержней отображаются флажки.


   При снятии флажка соответствующий стержень перестает отображаться.




   Скрытый стержень не удаляется из набора. Он реагирует на действия с ручками защитного слоя армирования и формы наборов арматурных стержней.

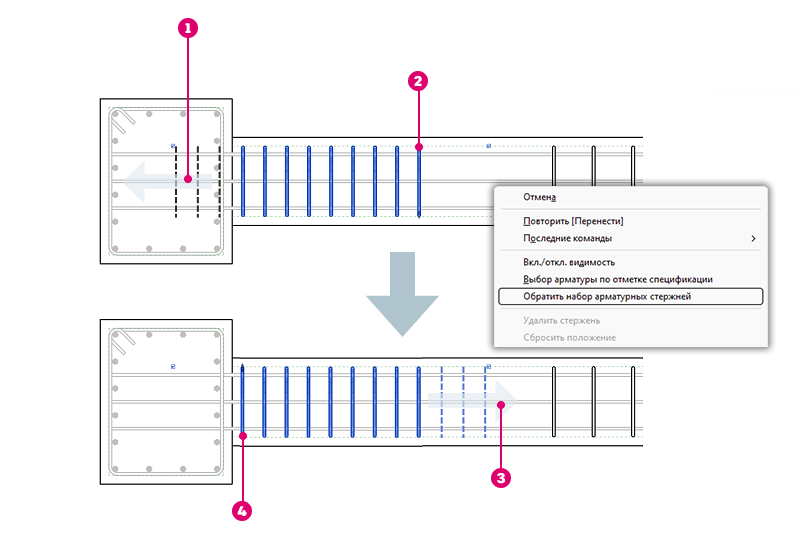

Изменение направления набора арматурных стержней

1. Выберите набор арматурных стержней, направление для которого требуется обратить.
2. Щелкните правой кнопкой мыши и в появившемся меню выберите «Обратить набор арматурных стержней».
3. Первый стержень набора теперь находится на противоположном конце набора.

	Направление распространения набора.
	Первый стержень в наборе «Число с интервалом».
	Направление распространения набора.
	Первый стержень в наборе «Число с интервалом» после изменения.
