使用“水平回归分析”创建路线的步骤

了解如何使用水平回归分析生成和查看路线。

若要通过水平回归分析生成路线，首先需要指定测量的线性数据，然后定义基准路线特性。

指定水平回归标准的步骤

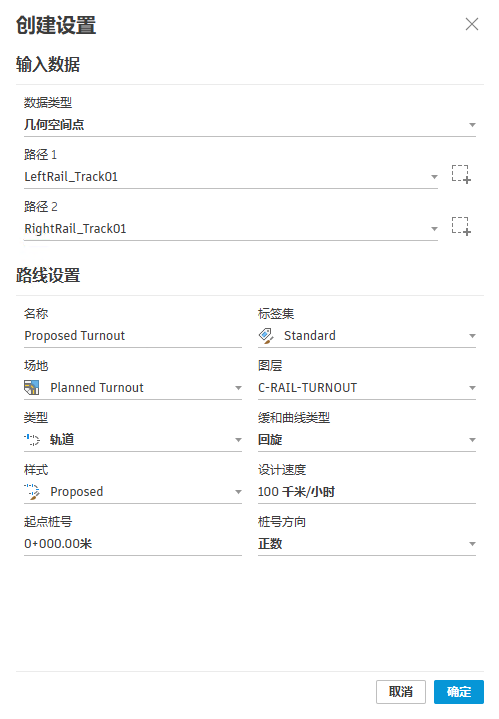

1. 打开“水平回归设置”对话框。
   • 单击“常用”选项卡 “创建设计”面板 “路线”下拉菜单 “水平回归分析”。
   • 单击“轨道”选项卡 “路线”面板 “水平回归分析”。
     此时将显示“水平回归设置”对话框。


2. 在“水平回归设置”对话框的“输入数据”下，指定要用于创建水平回归分析的数据类型：几何空间点、要素线、二维多段线或三维多段线。
3. 在路径 1 的旁边，单击 。
   注： 如果选择“几何空间点”作为“输入类型”，您可以使用下拉列表选择点编组。
4. 在图形中，选择要通过其创建水平回归分析的对象。按 Enter 键。
   注： 您只能选择在步骤 2 中选择的输入类型，您不能选择多个对象类型。
5. 如果要在对象的两个路径之间创建水平回归分析，请单击路径 2 旁边的 。此步骤为可选。如果您选择路径 2，则回归的输出将是路径 1 和路径 2 之间的 CENTERLINE。
6. 在图形中，选择要通过其创建水平回归分析的对象。按 Enter 键。
7. 在“路线设定”下，指定以下参数：
   • 名称
   • 场地
   • 类型
   • 样式
   • 起点桩号
   • 标签集
   • 图层
   • 缓和曲线类型
   • 设计速度
   • 桩号方向
8. 单击“确定”。

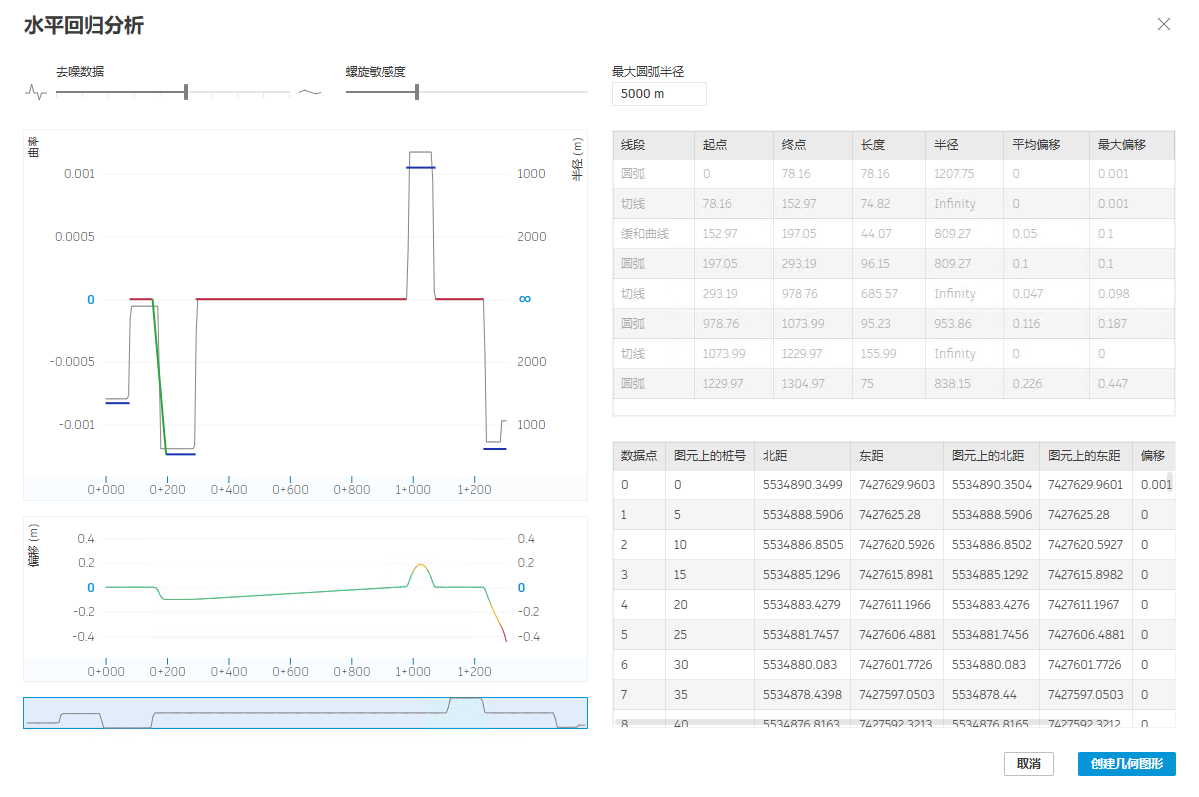

此时将显示水平回归分析视景。

9. 查看并优化水平回归生成的路线的数据。
10. 单击“创建几何图形”以创建路线。
