在钣金中使用凸缘
可以沿边或回路创建凸缘，也可以创建与现有面相同的凸缘。
新特性：2025

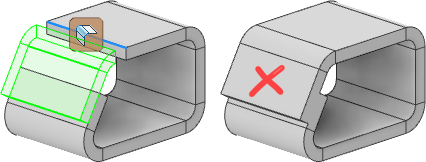

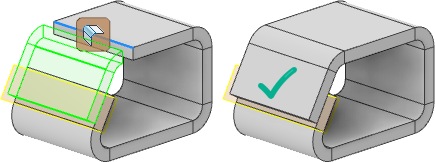

如果面合并，请尝试使用偏移平面来定义凸缘。

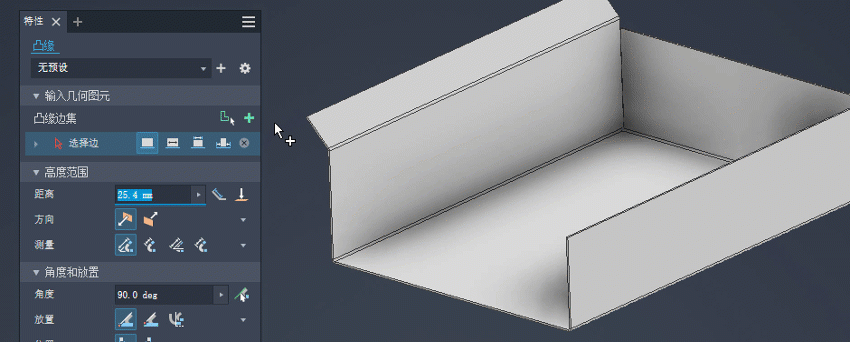

沿边或边回路创建凸缘
可以添加钣金平板并通过折弯连接到具有指定角度的现有钣金平板。创建凸缘时，可以沿使用默认参数、上次使用的值或预设选择的边预览凸缘。

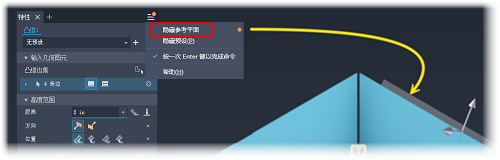

如果在凸缘创建过程中不希望看到过渡参考平面，您可以更改显示首选项。单击特性面板的“高级设置”菜单（右上角），然后选择“隐藏参考平面”。
将光标悬停在任意输入字段上以查看参数及其值。
在功能区上，单击“钣金”选项卡
“创建”面板 “凸缘”
。（可选）使用从上一个凸缘特征创建的预设。
在“凸缘边集”的“输入几何图元”组中，执行以下操作之一：

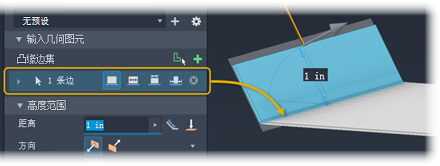

默认情况下，“边选择模式”处于激活状态，请选择要在其上创建凸缘的一条或多条边。

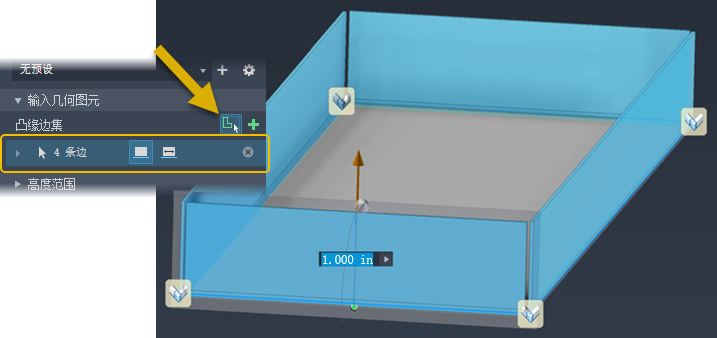

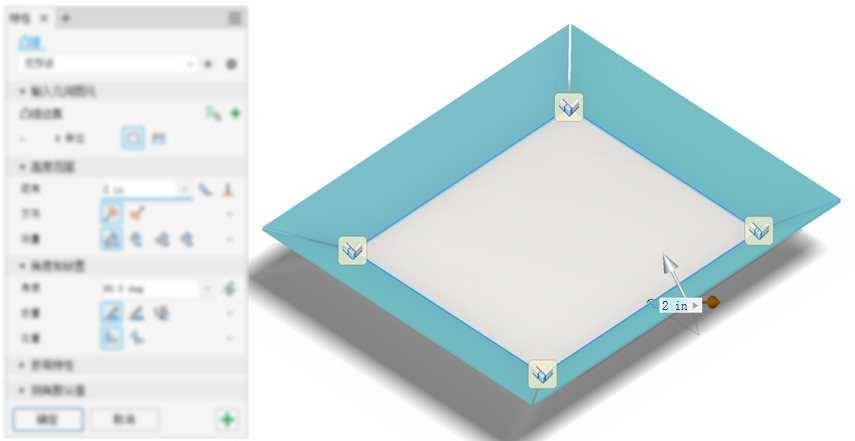

若要围绕边回路创建多个凸缘，请单击
“边回路选择模式”，然后选择一个回路。

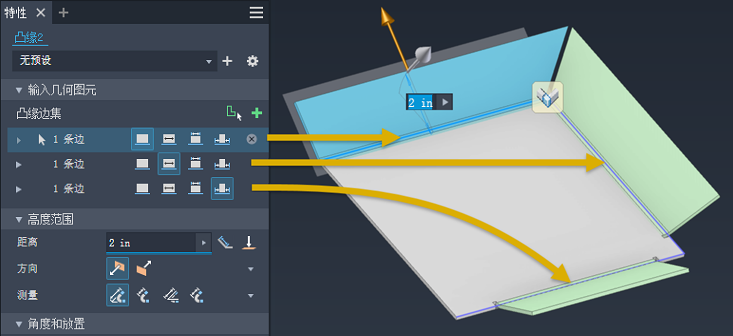

边集由一条或多条边组成。特征中的每个边集都有每条边参数和特征参数（分别是高度、角度和宽度）。对于“回路”边集，所有边都使用相同的边参数。

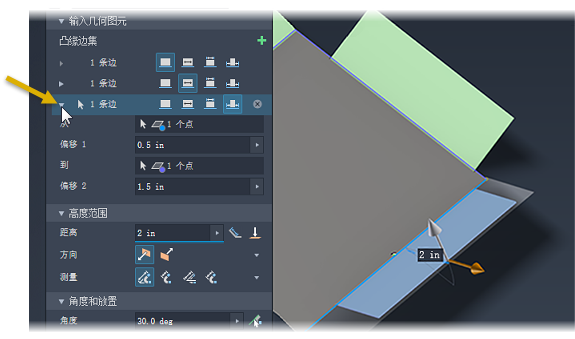

展开一个集和组成该集的边以访问其参数。

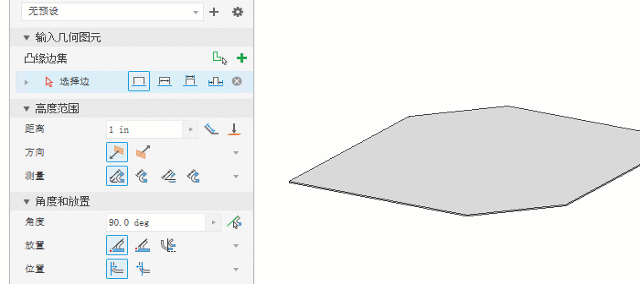

选择要使用的边选项，从
“边”、
“宽度”、
“介于两面之间”和
“偏移”中进行选择。然后，展开边行以显示要修改的参数。
注意：当您更改凸缘边选项时，系统会显示该类型的其他输入控件，从而能够更好地控制凸缘输出。
使用特征操纵器隐式调整凸缘角度和高度。单击操纵器将显示一个画布输入字段，您可以使用该字段显式指定值，也可以在特性面板中指定值。
在“高度范围”组中，您可以执行以下操作：
在“距离”字段中单击，然后输入一个值。

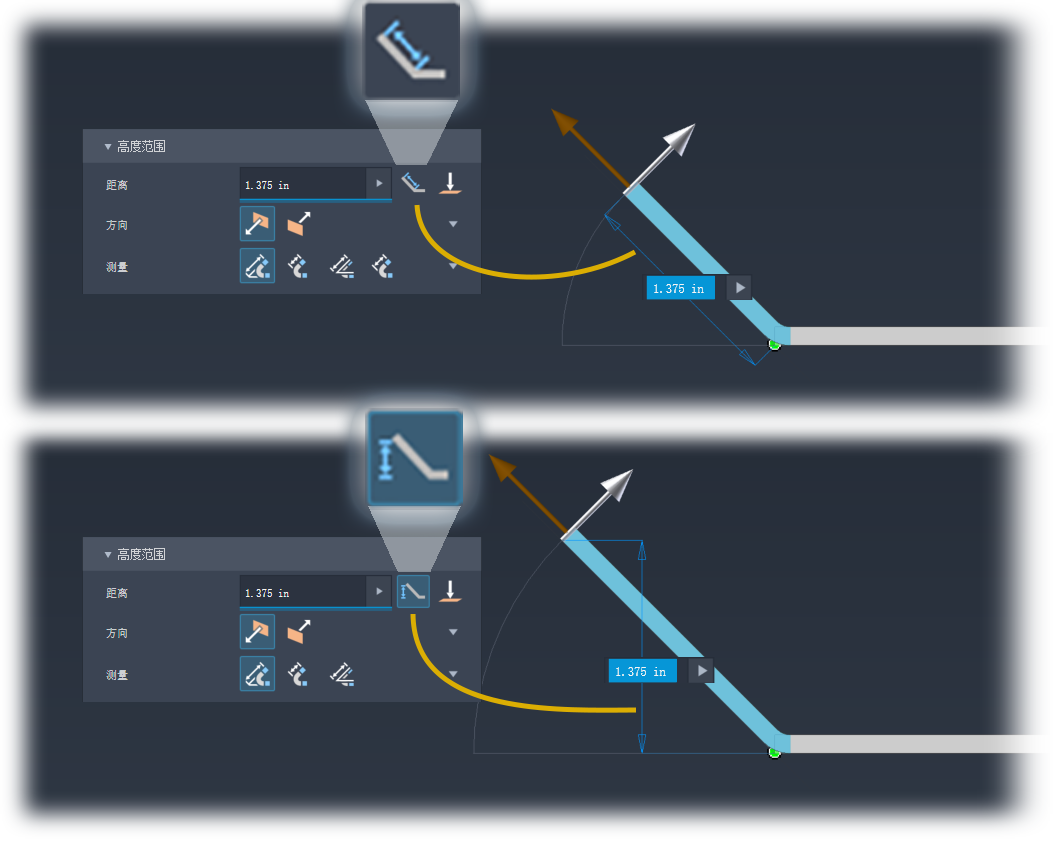

选择“对齐”（默认）或“正交”，以使距离应用于边方向。
选择“到”，然后指定一个顶点（点）来定义凸缘高度。
对于“方向”，选择凸缘所在的钣金面的一侧。
对于“测量”，选择测量方法，选择
“从两个外侧面的交线”、
“从两个内侧面的交线”、
“从选定边”或
“从相切平面”。
在“角度和放置”组中，指定以下内容：
输入角度值。该字段将接受数字输入、公式、参数或测量值。
将“凸缘角度”选项设置为“按参考”，然后选择面以创建共面凸缘。相邻凸缘长度将调整以启用共面条件。
如果您不希望折弯的外侧面与选定边对齐，请相对于选定边指定折弯位置。
在“折弯特性”组中，指定要使用的“折弯半径”、“展开规则”、“释压形状”和“折弯过渡”。您可以使用显式值或表达式修改某些参数，也可以接受默认设置。
在“拐角默认值”组中，设置“自动斜接”选项、“拐角形状”和“拐角释压”。从相应的列表中选择拐角选项。

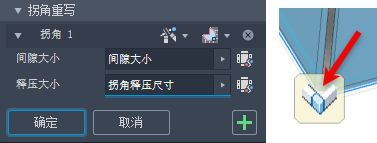

在画布中，对于多边凸缘，您可以通过“拐角替代”指定各个拐角参数。单击拐角图示符以在特性面板中填充拐角。然后，针对释压、形状、间隙大小和释压大小修改拐角设置，使其符合您的要求。
若要启用间隙和释压大小字段，请单击字段旁边的
默认值图标。
- 若要添加更多凸缘，请单击“应用”。完成后，单击“确定”。

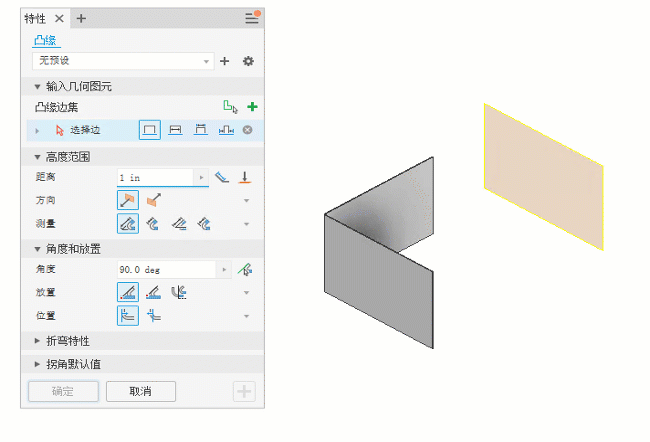

创建与面或工作平面对齐的凸缘
可以添加钣金平板，并通过折弯连接到具有与所选项匹配的角度的现有钣金平板。创建凸缘时，可以沿使用默认参数选择的边预览凸缘。
原始面将延伸或修剪以将凸缘附着到参考平面。
在功能区上，单击“钣金”选项卡
“创建”面板 “凸缘”。默认情况下，“边选择模式”处于激活状态，请选择一条边。
在“高度范围”下拉列表中，执行以下操作之一：
- 对于“距离”，在其下方的下拉列表中输入一个值。
- 选择“到”，然后指定一个几何图元来定义凸缘高度。
- 修改“方向”和“测量”设置，使其满足您的要求。
- 若要更改凸缘所在的钣金面的一侧，请单击“翻转”。
在“角度和放置”中，对于“角度”，指定以下内容：

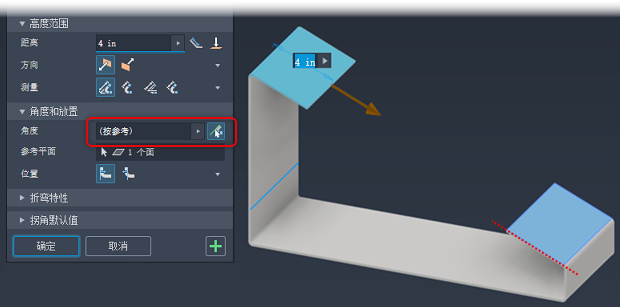

将“凸缘角度”选项设置为“按参考”以匹配选定平面、平曲面、基准平面或工作平面的角度。
选择参考面或平面。
将“折弯位置”设置为“参考平面内”或“参考平面外”。
指定“折弯半径”或接受默认 BendRadius 参数。
如果不是两个外侧面的交线，请指定测量高度时使用的基准。
若要继续添加凸缘，请单击“应用”。若要结束凸缘创建，请单击“确定”。
使用镜像创建对称凸缘
创建相同对称凸缘的方法之一是使用“镜像”命令。
首先创建与基准平面或工作平面对称的面。
创建要镜像的凸缘和其他特征。
启动“镜像”命令。选择要镜像的所有特征，选择镜像平面，然后单击“确定”以完成操作。
创建要镜像的下一组凸缘和其他特征。
启动“镜像”命令。选择要镜像的所有特征，选择镜像平面，然后单击“确定”以完成操作。
完成后，关闭镜像平面的可见性。
有关详细信息，请参见：凸缘特性面板参考
