创建拉伸特征

有三种方法可以创建拉伸特征：从草图轮廓、面或从基本要素。

新特性：2022

从草图截面轮廓创建拉伸时，指定的拉伸结果（例如实体或曲面）将决定可以选择的几何图元。例如，当指定曲面拉伸时，可以选择由草图曲线或投影面的边构成的开放回路或闭合回路。当指定实体拉伸时，可以选择回路或面域。

从基本要素形状创建草图特征会自动绘制草图和执行拉伸过程。在“基本要素”面板上，可以使用框来创建方形或矩形特征或实体，例如使用圆柱体来创建圆柱体特征或实体。您可以选择草图的起始平面，定义截面轮廓，然后创建拉伸实体。

重要信息：

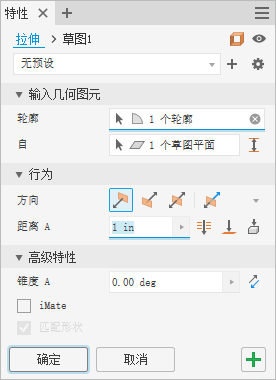

“拉伸”命令使用特性面板来定义特征。如果您不熟悉 Inventor 特性面板，请参见关于特性面板

以了解工作流、行为和高级选项（例如面板菜单和高级设置）。请记住，当您在特性面板中从上到下进行操作时，在上一部分中所做的选择会决定下一部分中显示的选项。

在默认情况下，预设处于隐藏状态。如果要为常用形状创建拉伸预设，请在“高级设置”菜单中取消选中“隐藏预设”。若要了解有关预设的详细信息，请参见使用预设。

从截面轮廓创建拉伸

创建拉伸需要构成草图几何图元的现有截面轮廓。有效的几何图元包括：

包含还没有用于创建任何特征的一个或多个截面轮廓的新草图。
具有可创建一个或多个封闭面域的几何图元的草图。
已被某个特征使用的现有草图在启动该命令时会显示。“高级”菜单选项“使用(+)按钮时保持草图可见”在默认情况下处于启用状态。
没有草图也不会有任何问题！草图命令会启动。单击工作平面或面，然后开始绘制草图。

在功能区上，单击“三维模型”选项卡 “创建”面板 “拉伸”.。

如果草图中只有一个截面轮廓，将自动选择它。否则，选择草图轮廓。
默认情况下，“拉伸”从开放或封闭截面轮廓创建实体。您也可以从开放或封闭截面轮廓将草图拉伸为曲面体。

位于特性面板顶部的是面包屑导航。在面包屑导航的右侧，选择曲面模式。选择可确定显示在特性面板中的选项。曲面模式状态（开/关）与预设一起保存。

注意：曲面可以用作构造曲面来终止其他特征，或用作分割工具来创建分割零件，或将零件分割成多个实体。曲面选择对部件拉伸或基本要素不可用。
指定“输入几何图元”。可以使用窗口选择来快速选择同一草图中的多个封闭的截面轮廓。

注意：使用“从”和“到”选项可获得与以前版本中的“距面的距离”和“介于”方法相同的结果。

重要信息：在特征预览期间，可以编辑可见草图尺寸，而无需进入草图环境。
- 截面轮廓 - 默认情况下，截面轮廓选择器处于激活状态，而在以下情况下：
  - 一个截面轮廓 - 如果草图仅包含一个封闭的截面轮廓，其将被自动选中。
  - 多个截面轮廓 - 选择定义所需的拉伸或实体的截面轮廓或面域。

    注意：对于零件特征，可以使用共享草图作为截面轮廓。

    若要手动共享草图，请执行以下操作：
  1. 在浏览器中，在包含要用于显示草图节点的草图的特征旁边单击对应的加号。
  2. 在该草图图标上单击鼠标右键，然后单击“共享草图”。这样会自动共享在多个特征中使用的草图。
- “从”- 默认情况下，拉伸会以草图平面作为起始平面。若要更改选择，请在“从”字段中，单击“x”以清除选择并选择其他起始平面。有效的输入可以是工作平面、草图平面和平面。
  - 介于两面之间 - 在两个面之间拉伸形状时使用。选择“从”和“到”面，然后选择“输出”类型。草图不必位于任一面上。

    注意：如果解决方案不是您使用默认方向所查找的解决方案，请单击“翻转方向”，然后切换“替换方式”以查看其他解决方案。

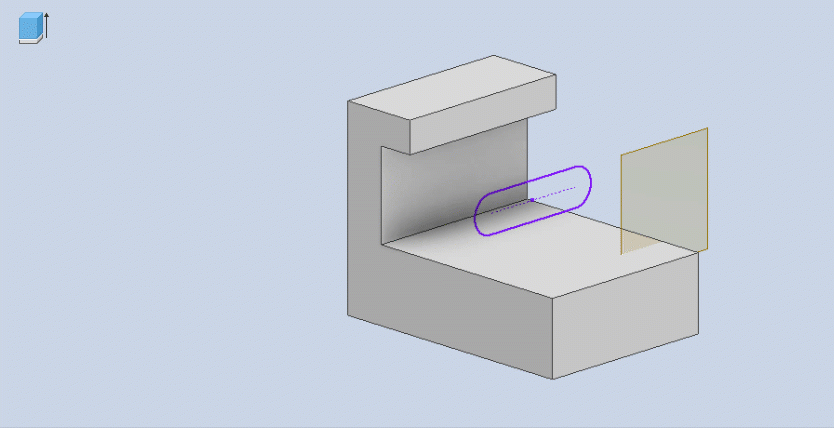

  - 延伸面到结束特征 - 当“从”选择与拉伸的轮廓不相交时会自动激活。您也可以手动启用或禁用该选项。要禁用该选项，请单击。以下示例说明了如何同时使用“从”和“到”选项：
指定“行为”参数，先从可用选项中进行选择：
- 方向（默认） - 仅沿一个方向拉伸。拉伸终止面平行于草图平面。
- 翻转方向 - 沿与“方向”值相反的方向拉伸。
- 对称 - 从草图平面沿相反方向拉伸，且每个方向上使用指定“距离 A”值的一半。
- 不对称 - 使用两个值（“距离 A”和“距离 B”）从草图平面沿相反方向拉伸。需要为每个距离输入值。单击可使用指定的值反转拉伸方向。
- 距离 A - 指定起始平面与终止平面之间的拉伸深度。对于基础特征，显示已拉伸截面轮廓或输入的值的负或正距离。拖动操纵器可修改该值。
- 距离 B - 指定第二个方向上的深度。选中“不对称”时将会显示该选项。
- 贯通 - 在指定方向上贯通所有特征和草图拉伸截面轮廓。拖动截面轮廓的边，可以将拉伸反向到草图平面的另一侧。“求并”操作不可用。
- 到 - 对于零件拉伸，选择终止拉伸的终点、顶点、面或平面。对于点和顶点，在平行于通过选定的点或顶点的草图平面的平面上终止零件特征。对于面或平面，在选定的面上或者在延伸到终止平面外的面上终止零件特征。
  - 延伸面到结束特征 - 当“从”选择与拉伸的轮廓不相交时会自动激活。您也可以手动启用或禁用该选项。

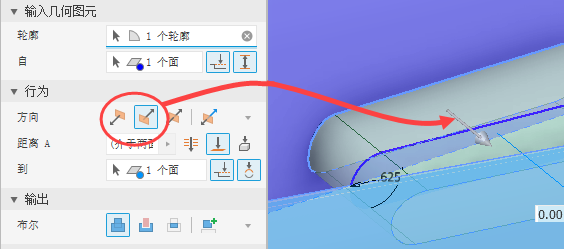

  - 替换方式 - 当用于终止面的选项不明确时，可以指定拉伸在距离最近的面上终止。如果选择“替换方式”后，则拉伸终止于圆柱体较近的一侧：

    如果取消选择“替换方式”，则拉伸终止于圆柱体较远的一侧：

    当选择平面作为“到”面时，“替换方式”不适用于特性面板且不显示在其中。

    对于部件拉伸，可以选择位于其他零部件的草图点、顶点、面和平面。若要被选中，工作平面和工作点必须与正在创建的部件拉伸位于相同的部件级别。
- 到下一个 -（对基础特征或部件拉伸不可用。）选择下一个可用的面或平面，以终止指定方向上的拉伸。拖动操纵器可将截面轮廓翻转到草图平面的另一侧。使用“终止器”选择器选择一个实体或曲面以在其上终止拉伸，然后选择拉伸方向。

  注意：为确保有效，下一个面或实体必须完全贯穿拉伸的截面轮廓。
在“输出”部分中，指定布尔运算，选项包括：
- 求并 - 将拉伸特征产生的体积添加到另一个特征或实体。对部件拉伸不可用。
- 求差 - 将拉伸特征产生的体积从另一个特征或实体中去除。
- 求交 - 根据拉伸特征与另一个特征的公共体积创建特征。删除公共体积中不包含的材料。对部件拉伸不可用。
- 新建实体 - 创建实体。如果拉伸是零件文件中的第一个实体特征，则此选项是默认选项。选择该选项可在包含现有实体的零件文件中创建单独的实体。每个实体均是独立的特征集合，独立于与其他实体而存在。实体可以与其他实体共享特征。如果需要，可以重命名实体。

  如果零件文件中存在多个实体，请在“输出”部分中单击“实体”选择器以选择一个或多个参与实体。

  注意：在多实体零件中，特征预览不会显示，直到选择某个实体或“新建实体”。

  注意：对于非基础特征定义，将显示“输出”部分。如果特征为零件基础（第一）特征，则“联结”是唯一可用的操作。

  该命令可预览布尔运算方向。若要禁用命令的预测性质，请在“特性”面板的“高级”菜单中，单击（以取消选中）“预测布尔运算”。选中该选项后，系统将预测方向。
在“高级特性”部分中，可以指定其他选项。
- 锥度 A - 设置垂直于草图平面的扫掠斜角，值范围在 0 到 180 度之间。扫掠斜角在两个方向对等延伸。

  注意：在特性面板编辑字段中单击时，会激活画布内控件。

  正的扫掠斜角将沿拉伸矢量增大截面面积：

  负的扫掠斜角将沿拉伸矢量减小截面面积：

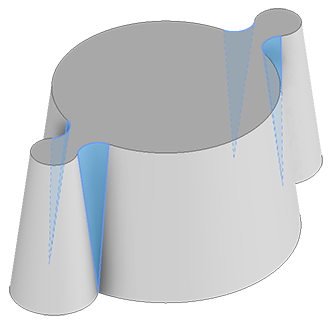

  当用于相邻区域时，锥度将合并混合面以创建单个特征。
- iMate - 在封闭的回路（例如拉伸圆柱体、旋转特征或孔）上放置 iMate。Autodesk Inventor 会尝试将此 iMate 放置在最可能有用的封闭回路上。多数情况下，每个零件只能放置一个或两个 iMate。
- 匹配形状 - 如果在零件文件中选择了开放截面轮廓，请指定您是否要匹配形状，如果是，请选择要保留的侧。

  如果选择此选项，“匹配形状”将创建填充类型的操作。截面轮廓的开口端将延伸到公共边或面。所需的面将缝合在一起，以形成与拉伸实体的完整相交。

  如果取消选择此选项，通过将截面轮廓的开口端延伸到零件，可以封闭开放的截面轮廓。通过将由草图平面和零件的交点定义的边包含在内，可以消除开口端之间的间隙。如同指定了闭合截面轮廓一样来创建拉伸。
单击“确定”或（创建新特征）以继续定义旋转特征。

创建在距某个面的特定距离处终止的拉伸

截面轮廓草图不必位于拉伸的原始平面上。

单击“三维模型”选项卡 “创建”面板 “拉伸”。
如果草图中只有一个截面轮廓，将自动选择它。否则，选择草图轮廓。
选择要从其开始拉伸的面、工作平面或曲面。当“从”选择与拉伸的轮廓不相交时，会自动激活 “延伸面到结束特征”选项。可以手动修改选项。
指定“行为”选项，其可以是相对于其他面的方向和距离等。根据选择，“通过延伸面来终止特征”选项可能处于启用状态。如果解决方案不明确（例如终止到弯曲的曲面时），请尝试应用 “替换方式”选项。

注意：当使用多实体时，您需要指定拉伸作为另一个实体的一部分，方法是激活“实体”选择器，然后单击所需的实体或新实体。
单击“确定”或（创建新特征）以继续定义旋转特征。

从基本要素创建拉伸

注意：“使用(+)按钮时保持草图可见”不适用于初始特征定义。

单击“三维模型”选项卡 “基本要素”面板 ** 长方体” 或“三维模型”选项卡 “基本要素”面板 “圆柱体”**。
选择草图平面。草图平面可以是基准平面、工作平面或平面。
通过执行以下操作之一定义形状：
- 对于长方体，请单击以定义中心，然后单击以定义拐角。
- 对于圆柱体，单击以定义中心，然后单击以定义直径。
指定“行为”参数，先从可用选项中进行选择：
- 方向（默认） - 仅沿一个方向拉伸。拉伸终止面平行于草图平面。
- 翻转方向 - 沿与“方向”值相反的方向拉伸（默认）。
- 对称 - 从草图平面沿相反方向拉伸，且每个方向上使用指定“距离 A”值的一半。
- 不对称 - 使用两个值（“距离 A”和“距离 B”）从草图平面沿相反方向拉伸。需要为每个距离输入值。单击可使用指定的值反转拉伸方向。
- 距离 A - 指定起始平面与终止平面之间的拉伸深度。对于基础特征，显示已拉伸截面轮廓或输入的值的负或正距离。拖动操纵器可修改该值。
- 距离 B - 指定第二个方向上的深度。选中“不对称”时将会显示该选项。
- 贯通 - 在指定方向上贯通所有特征和草图拉伸截面轮廓。拖动截面轮廓的边，可以将拉伸反向到草图平面的另一侧。“求并”操作不可用。
  - 到 - 对于零件拉伸，选择终止拉伸的终点、顶点、面或平面。对于点和顶点，在平行于通过选定的点或顶点的草图平面的平面上终止零件特征。对于面或平面，在选定的面上或者在延伸到终止平面外的面上终止零件特征。单击 “延伸面到结束特征”以在延伸到终止平面之外的面上终止零件特征。

    对于部件拉伸，可以选择位于其他零部件的草图点、顶点、面和平面。若要被选中，工作平面和工作点必须与正在创建的部件拉伸位于相同的部件级别。
- 到下一个 -（对基础特征或部件拉伸不可用。）选择下一个可用的面或平面，以终止指定方向上的拉伸。拖动操纵器可将截面轮廓翻转到草图平面的另一侧。使用“终止器”选择器选择一个实体或曲面以在其上终止拉伸，然后选择拉伸方向。
在“输出”部分中，指定布尔运算，选项包括：
- 求并 - 将拉伸特征产生的体积添加到另一个特征或实体。对部件拉伸不可用。
- 求差 - 将拉伸特征产生的体积从另一个特征或实体中去除。
- 求交 - 根据拉伸特征与另一个特征的公共体积创建特征。删除公共体积中不包含的材料。对部件拉伸不可用。
- 新建实体 - 创建实体。如果拉伸是零件文件中的第一个实体特征，则此选项是默认选项。选择该选项可在包含现有实体的零件文件中创建单独的实体。每个实体均是独立的特征集合，独立于与其他实体而存在。实体可以与其他实体共享特征。如果需要，可以重命名实体。

  如果零件文件中存在多个实体，请在“输出”部分中单击“实体”选择器以选择一个或多个参与实体。

  注意：在多实体零件中，特征预览不会显示，直到选择某个实体或“新建实体”。

  该命令可预览布尔运算方向。若要禁用命令的预测性质，请在“特性”面板的“高级”菜单中，单击“预测布尔运算”。选中该选项后，系统将预测方向。
在“高级特性”部分中，可以指定其他选项。
- 锥度 A - 设置垂直于草图平面的扫掠斜角，值范围在 0 到 180 度之间。扫掠斜角在两个方向对等延伸。

  正的扫掠斜角将沿拉伸矢量增大截面面积：

  负的扫掠斜角将沿拉伸矢量减小截面面积：
- iMate - 在封闭的回路（例如拉伸圆柱体、旋转特征或孔）上放置 iMate。Autodesk Inventor 会尝试将此 iMate 放置在最可能有用的封闭回路上。多数情况下，每个零件只能放置一个或两个 iMate。
- 匹配形状 - 如果在零件文件中选择了开放截面轮廓，请指定您是否要匹配形状，如果是，请选择要保留的侧。

  如果选择此选项，“匹配形状”将创建填充类型的操作。截面轮廓的开口端将延伸到公共边或面。所需的面将缝合在一起，以形成与拉伸实体的完整相交。

  如果取消选择此选项，通过将截面轮廓的开口端延伸到零件，可以封闭开放的截面轮廓。通过将由草图平面和零件的交点定义的边包含在内，可以消除开口端之间的间隙。如同指定了闭合截面轮廓一样来创建拉伸。
单击“确定”或（创建新特征）以继续定义旋转特征。

编辑拉伸特征

在图形窗口或浏览器中，在特征上单击鼠标右键，然后选择“编辑特征”。可以双击浏览器节点以编辑特征。

系统将显示特性面板。
更改定义值、特征终止方式，或者特征是否与另一个特征进行求并、求差、求交，或者是否为新特征。

若要编辑特征草图，请在特性面板面包屑导航文本中，单击“草图编号”，然后开始编辑草图。有关详细信息，请参见创建和编辑草图的步骤。
