创建组装型设备的步骤

1. 在功能区上，单击“常用”选项卡 “设备”面板 “创建”。

2. 在“创建设备”下拉列表中，单击一个设备类别（例如：容器）。在弹出菜单中，单击“新 <设备类型>”（例如，新立式容器）。
   注： 对于大多数设备类型，都是基于垂直轴或水平轴创建设备。

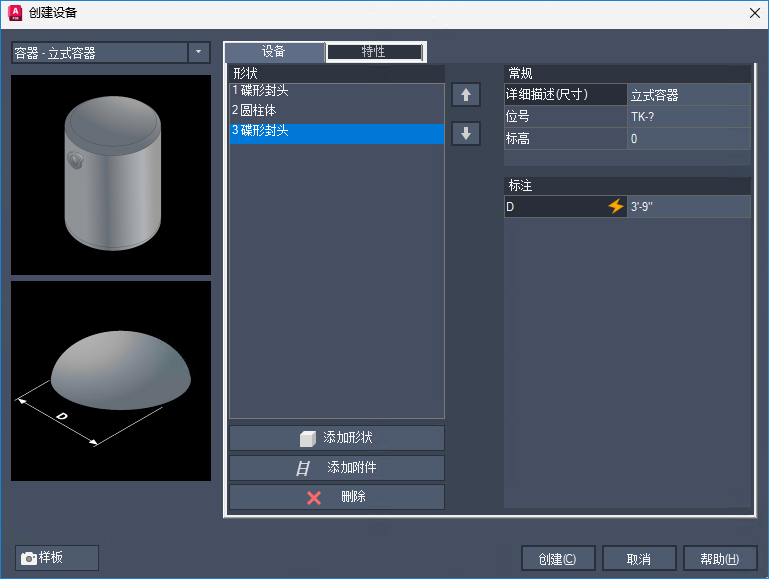

3. 单击“添加”以添加该设备类型的可用形状。使用向上箭头和向下箭头更改形状的位置。
4. 在“常规”下，请执行以下操作：
   • （可选）若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型（例如，表示容器的 V）。在“编号”框中，输入唯一的数字标识符。单击“指定”。
   • 若要为此设备指定描述，请在“详细描述”框中输入描述（例如，Vessel-Custom）。
   • 若要指定标高（插入点到第一个形状底部的垂直距离），请在“标高”框中输入值。
5. 在“形状”下，单击一个形状。在“标注”下，输入标注值。对于每个要更改的形状标注，请重复此步骤。
   注： 单击要更改其标注的形状时，该形状及其标注值会在预览图像中显示。

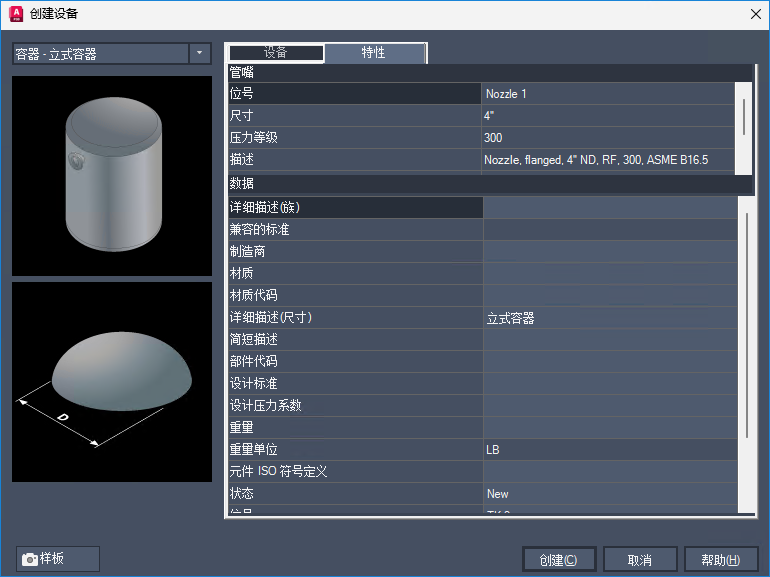

6. 在“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。

7. （可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作：
   • 单击“样板”。

   • 在下拉列表中，单击“将当前设置保存为样板”。
   • 在“将样板保存到”对话框中，导航到要保存此样板的位置。在“文件名”框中，输入样板名称。单击“保存”。
   注： 设备样板的文件扩展名为 .peqs。
8. 在“创建设备”对话框中，单击“创建”。
9. 在绘图区域中，在所需的插入点单击以放置设备模型或输入相应的坐标。
10. 若要调整设备模型方向，请执行下列操作之一：
    • 若要将模型方向调整到所需位置，请输入旋转角度值或使用指南针工具。按 Enter 键。
    • 按 Enter 键接受默认位置。可以使用 AutoCAD 命令（例如 move、rotate 或 3drotate）进一步调整设备的位置。
