使用自定义设备的步骤

将 AutoCAD 对象转换为设备的步骤

1. 在项目管理器树状图中，在“Plant 3D 图形”文件夹上单击鼠标右键。单击“将图形复制到项目中”。
2. 在“选择要复制到项目中的图形”对话框中，导航到包含要转换的对象的 DWG 文件并将其选中。单击“打开”。
3. 在项目管理器中，双击包含要转换的三维模型的图形。
4. 在功能区上，单击“常用”选项卡 “设备”面板 “转换设备”。
5. 在绘图区域中，选择要转换的对象。
6. 完成选择对象之后，请按 Enter 键。

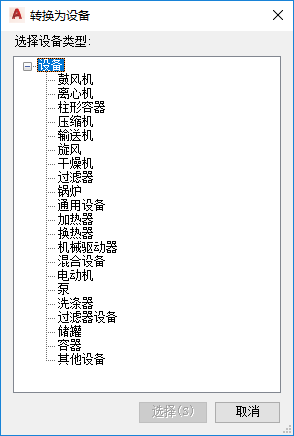

7. 在“转换为设备”对话框中，单击要指定给对象的设备类别（例如：压缩机），以便已转换的对象在数据管理器的“特性”选项板上以及在报告中被标识出来。单击“选择”。
8. 若要指定插入基点，请在绘图区域中单击以放置项目。

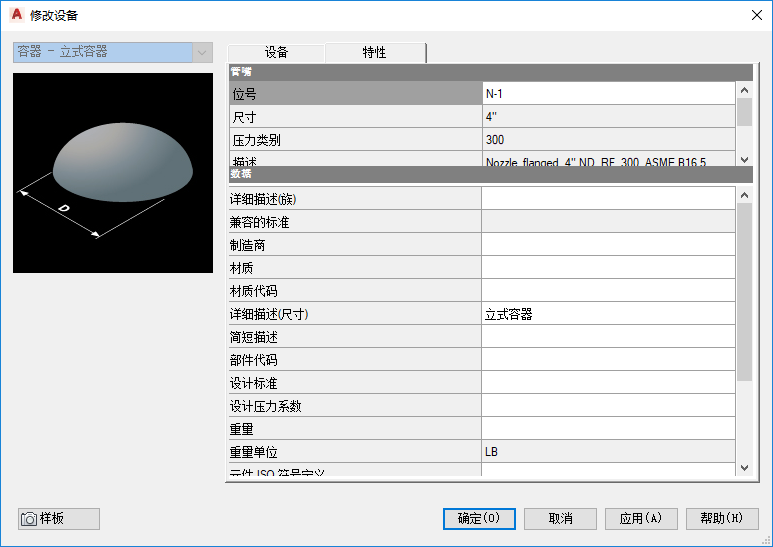

9. 在“修改设备”对话框的“设备”选项卡上，请执行以下操作：
   • 若要创建设备描述，请在“详细描述”框中输入描述。
   • 若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型。在“表达式”框中，输入唯一的数字标识符。单击“指定”。
10. 在“修改设备”对话框的“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。

11. （可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作：
    • 单击“样板”。

    • 在下拉列表中，单击“将当前设置保存为样板”。
    • 在“将样板保存到”对话框中，导航到要保存此样板的位置。在“文件名”框中，输入样板名称。单击“保存”。
    注： 设备样板的文件扩展名为 .peqs。
12. 在“修改设备”对话框中，单击“确定”。

将图形附着到设备

1. 在功能区上，单击“常用”“设备”面板 “附着设备”。
2. 在绘图区域中，单击要将对象附着到的设备模型。
3. 单击要附着到设备的对象。
4. 完成选择要附着的对象后，请按 Enter 键。

从设备拆离图形

1. 在功能区上，单击“常用”“设备”面板 “拆离设备”。
2. 在图形中，单击包含附着的图形的设备模型。
3. 单击“是”，从设备模型拆离所有图形。
