使用端子台連接那些在產品裝運期間需要快速斷路或拆卸的裝置，在其他情況下，它們可以用來為其他裝置分配電力。在系統設計過程中，使用「端子排編輯器」可以定義這些連接裝置的位置。端子排編輯主要在控制系統設計週期的結束階段使用，以提高在端子排上標示、編號和重新排列端子的速度。
為便於端子排的建構及其所有佈線工作而建立的文件為端子排配置圖。這些圖面顯示屬於特定端子排的所有端子台的一般排列。您也可以使用「端子排編輯器」在端子台符號旁邊顯示佈線和裝置連接資訊。您可以透過端子排配置圖取得有關端子排的所有資訊，而不用參考示意圖。

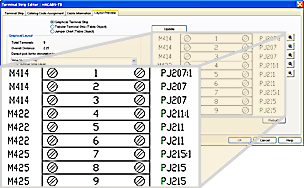

修改整個端子排或個別端子。指定目錄值、對端子號重新排序、加入跳線和跳線圖、加入備用項和配件。插入或更新圖形或表格式端子排配置。
無論作用中的專案使用何種標準 (例如組合的安裝/位置標籤模式)，「安裝 (INST)」值、「位置 (LOC)」值和「標籤排 (TAG_STRIP)」值均可用於確定端子排的唯一性。
使用端子排編輯器進行變更後，變更將寫回至示意圖以便日後更新，並會建立一個端子排配置的圖形化或表格式圖面。圖面必須是作用中的專案的一部分，才可執行更新。
如果「端子排編輯器」遇到錯誤且無法啟動，則會在專案檔案所處的相同位置建立記錄檔 (命名為 TSE_Error_<date and time>.log)。記錄資訊包含使用者名稱、專案名稱、日期、時間、端子排標籤、安裝與位置的詳細資料。它還包括特定端子的詳細資料，例如端子所在的圖面、端子處理碼和端子問題。
佈線約束
「端子排編輯器」可以根據指定的佈線約束加入或移除額外端子。佈線約束是對可連接至特定裝置 (例如，端子) 的配線數目的限制。修改端子時，您可以在「端子台性質」對話方塊的「每個連接的配線數」區段中指定端子每一側所允許的配線數。
僅在使用「端子排編輯器」編輯端子時，放置額外端子。在您定義「每個連接的配線數」值之後，「端子排編輯器」會檢查連接至端子一側的配線/裝置是否多於允許的數目。如果發現超出定義的約束，則端子排編輯器會加入其他端子，並會將超出約束的目標移至新端子。該新端子具有與原始端子相同的目標、性質和目錄指定。將移動的目標放置到新端子的層中，該層的位置與在原始端子中的位置相同。額外端子會反映在材料表中。
使用「端子排編輯器」編輯端子排時，將重新評估額外端子的需要，如果不再超出約束，則會將其刪除。如果從關聯中移除主外形圖端子，則會移除額外端子。
端子排表格產生器

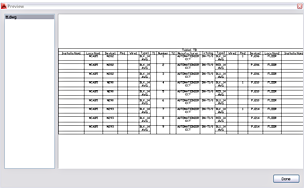

端子排表格產生器將一個端子排或多個端子排做為表格物件插入。它將所有表格區段放置在新圖面上，並將新圖面加入至作用中的專案。
可以使用選項將端子排做為單一表格物件插入或將端子排分割為多個表格物件。該工具還可用於在作用中的專案內重新建置或重新整理既有端子排表格。
每個選取的端子排將出現在一個單獨的圖面上。端子排的安裝代碼、位置代碼及標籤值均寫入到專案檔案 (*.wdp) 中的「圖面描述」欄位。
