關於硬質佈線

硬管佈線有兩種類型：帶配件的硬管類型和曲管類型。硬管佈線在移植後可以包含管段、管接頭、標準 45 度彎頭和 90 度彎頭、自排乾線的自訂彎頭 (角度介於 45 度到 90 度之間)、凸緣、墊片、對接熔接間隙以及自訂折彎。彎曲細配管佈線包含細管段、細配管折彎和管接頭。

硬質佈線可以是一系列自動佈線面域和草繪式佈線段。在幾何約束不重要或偏好的動態更新處建立自動佈線區域。建立草繪式佈線段，以用嚴格的方式將佈線約束到既有幾何圖形或標註。可以根據需要將自動佈線面域轉換為草繪式佈線段。

在移植佈線之前或之後，可以使用「AutoDrop」將資源庫配件和導管零件放置在佈線上，或從專案工作區中放置配件。置入配件有助於對佈線進行分支或滿足相應的設計需要。

佈線草圖顏色表示什麼？

在定義剛性佈線段或自動佈線區域時，佈線草圖中相應的佈線點和管段可能顯示不同的顏色。依預設，這些顏色是：

• 紫色：佈線幾何圖形完全受約束，因此所有自由度都被移除。佈線幾何圖形既沒有轉換自由度也沒有旋轉自由度。通常，自動佈線面域和從所選圓形幾何圖形中導出的初始佈線段完全受約束。
• 綠色：佈線幾何圖形未完全受約束。但是，要繼續放置新約束，可能需要刪除相應的既有幾何約束和尺度約束。否則，佈線幾何圖形可能無法對新約束和您所做的其他編輯進行運算。

注意事項: 如果您在「工具」頁籤 「選項」面板 「應用程式選項」「顏色」頁籤上，為應用程式視窗定義特定的色彩計畫，佈線草圖的顏色可能會有所不同。

自動佈線面域和草繪式佈線段如何一起形成硬質佈線？

您可以定義佈線盡可能地接近所需的結果，以後再進行調整；也可以使用可取得的精確距離、角度與約束來開發佈線。

最好在開始設計之前規劃好自動佈線面域和草繪式佈線段。若要加速建立與規劃動態更新，可讓系統在任何可能之時自動建立佈線點。在與參考幾何圖形或嚴格標註相互關聯對於佈線至關重要的地方，手動定義佈線點。

如何加入配件或間隙？

在帶配件的硬管類型的佈線中，將在所有佈線點之間自動加入預設配件。系統會根據基礎粗細管型式來決定要使用的配件。例如，如果您已設定了 90 度與 45 度的配件類型，則系統可能會使用 45 度彎頭與 90 度彎頭的組合，來滿足佈線的要求。

透過清除關聯式功能表上的「配件」勾選方塊，您可以在編輯模式下關閉與模型幾何圖形關聯的管接頭。清除「配件」勾選方塊後，將不會顯示配件，而佈線點仍與組合中的物件保持關聯。

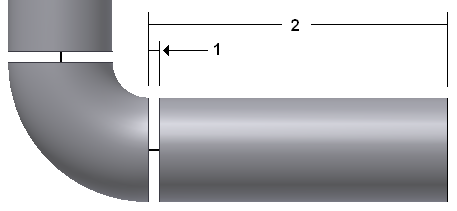

如果已選取對接熔接型式並將間隙設定為顯示，間隙將自動加入到管段之間，以及管段與配件之間。間隙顯示在型式中設定。對於佈線中的管和配件之間的間隙，間隙距離 (1) 應從管段 (2) 的末端減去。在管段和用於開始與結束佈線的配件之間會出現相同的行為。

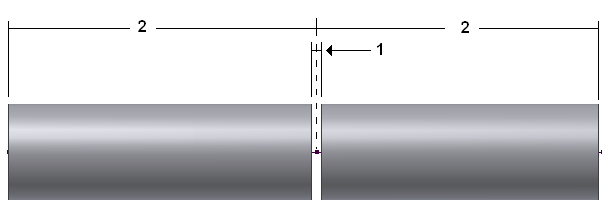

對於管段之間的間隙，間隙 (1) 位於節點的中心，而且要從每個管 (2) 的末端減去間隙距離的一半。

可以將資源庫配件放置在已移植和未移植的佈線上，或粗細管組合背景中的任何位置。可以將資源庫導管零件放置在圖形視窗背景中的任意位置。也可以加入專案工作區中的非資源庫配件。置入的配件可連接至相應的基準配件，或用於在主要管路中建立分支，使用者可以從分支開始其他佈線。配件還可以在兩個連接的配件之間或者在配件和管段之間插入。

硬配管佈線中的自訂折彎與細配管折彎有何不同？

雖然這兩種折彎都有折彎半徑並旨在變更佈線的方位，但它們在建立工作流程方面有所不同：

• 硬配管佈線中的自訂折彎並不是由型式準則定義的，而是永遠在硬配管佈線中手動建立的。它們並不自動更新為動態編輯。
• 細配管折彎受到由型式準則定義的最小折彎半徑的限制。它們可以存在於自動佈線段和草繪式佈線段之間。自動佈線面域中的細配管折彎可以動態更新為組合編輯，而草繪式佈線段之間的細配管折彎則受固定徑向標註的約束。

自動佈線面域和草繪式佈線段對於組合變更的回應有何不同？

在對關聯幾何圖形進行變更時，自動佈線面域中的段可以永遠動態更新。系統會自動計算新自動佈線面域解決方案，以便可以加入或移除段。

草繪式佈線段必須手動編輯或刪除。除非受到完全約束，否則系統會動態調整段長度和方位，但不會加入或移除段。

哪些違犯會使硬管佈線中出現錯誤狀況？

移植的佈線和管路使用資源中心內的資源庫配件和導管零件，因此必須正確規劃資源中心。否則，可能無法擷取資源庫資料，從而無法更新移植的佈線。此外，如果幾何約束或標註使得佈線草圖過度約束，則必須先更正佈線草圖，然後才能繼續操作。

即使系統完成了佈線編輯，仍可能發生違犯。因此，「模型」瀏覽器會在佈線旁顯示錯誤圖示 。管路或佈線處於作用中時，您可以在佈線上按一下右鍵，然後使用「展示違犯」指出錯誤條件清單。例如：

• 佈線不符合型式準則，例如最小段長度、最大段長度和最小折彎半徑。

• 佈線包括無效角度。例如，如果硬管佈線包含 45 度彎頭，但它並不包括在型式準則中，則將使用旗標標示違犯。如果硬管佈線是自排乾佈線，並且自訂彎頭和管路角度不相符，則將使用旗標標示違犯。如果曲管佈線包含 45 度和 90 度平行轉彎，但並未將它們約束到管件折彎，如果手動刪除預設管件折彎，則將使用旗標標示違犯。

• 佈線包括支管。

• 佈線包括迴路。

• 佈線無法在位置表現法中執行剛性轉換。

• 佈線與您選取用來定義末端佈線點的環形邊不互垂。

• 導管零件和配件的種類或接合形式不相符。例如，定義硬配管型式時，在「粗細管型式」對話方塊的「一般」頁籤上，選取了接合形式為熔接的管標準，以及接合形式為螺紋接合的 90 度彎頭標準。當佈線使用這種型式時，就會發生違犯。

  秘訣: 但是，您可以使用「連接配件」指令完成兩個不同接合形式之間的接頭。

• 硬配管佈線中的折彎半徑小於管零件的標稱大小。在這種情況下，透過折彎來消耗段，以使段中沒有直的部分。

• 要連接兩個配件的管段的任意一端都無法滿足最小或最大接合，無論段長度是否按指定的增量減少或增加。段增量在「粗細管型式」對話方塊的「規則」頁籤上定義。

• 系統動態解決兩個要重疊的草繪式佈線點。當對參數式面域中包括的段進行標註時，可能會發生這種情況。
