Vytváření součástí trubek a potrubí

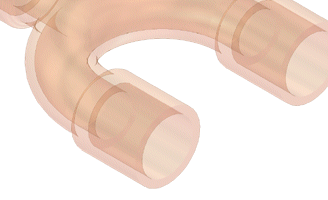

Po vytvoření uživatelské tvarovky nebo komponenty a přenosu do továrny iSoučást můžete použít příkaz Publikování trubek a potrubí pro přípravu této součásti k publikaci do knihovny Obsahového centra. Jako tvarovku můžete vyvíjet a publikovat také normální součást (nikoli iSoučást).
Jakmile jsou vyvinuté, můžete iSoučásti trubek a potrubí a normální součásti publikovat v Obsahovém Centru.
Jaké typy součástí jsou k dispozici pro vyvíjení a publikování?
Pro vyvíjení a publikování jsou k dispozici všechny typy normalizovaných součástí jako adaptéry, křížení, kolena, příruby apod. s výchozím počtem připojení. Normální součásti nelze vyvíjet jako součásti vedení. Když vyvíjenou součást nebudete moci zařadit do žádného dostupného typu tvarovek, použijte Jiný typ.
Typ součásti | Výchozí připojení | Tvarovka nebo vedení |
Nástavce | 2 | Tvarovky |
Pouzdra | 2 | Tvarovky |
Víčka | 1 | Tvarovky |
Konektory | 2 | Tvarovky |
Spojky | 2 | Tvarovky |
Kříže | 4 | Tvarovky |
Kolena | 2 | Tvarovky |
obruby, | 2 | Tvarovky |
Těsnění | 2 | Tvarovky |
Hadicové tvarovky | 2 | Tvarovky |
Vložené prvky | 2 | Tvarovky |
Hlavice | 2 | Tvarovky |
Matice | 2 | Tvarovky |
Zástrčky | 1 | Tvarovky |
Redukce | 2 | Tvarovky |
Spojovací kolena | 2 | Tvarovky |
T tvarovky | 3 | Tvarovky |
Trubkové spojky | 2 | Tvarovky |
Ventily | 2 | Tvarovky |
Y oblouky | 3 | Tvarovky |
Hadice | 2 | Vedení . Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
Potrubí | 2 | Vedení. Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
Trubky | 2 | Vedení. Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
Jiné | 2 | Tvarovky. Tento typ se používá, když nelze vyvíjenou součást zařadit do žádného dostupného typu tvarovek. |
Větve | 2 | Tvarovky. Obsahuje jednu podkategorii, Svařeno na tupo. |
Jak lze vyvíjet trubkové a potrubní součásti?
Jako potrubí nebo tvarovky můžete vyvíjet a publikovat trubkové a potrubní iSoučásti. Když vyvíjíte trubkové a potrubní iSoučásti, určete:
- počet spojení,
- symbol svaru,
- mapování tabulky Parametrů a iSoučásti,
- spojovací bod a spojovací osu a pro odbočkové tvarovky, sdružený bod a osu potrubí pro druhý spojovací bod,
- zapojení pro iSoučást a odbočkové tvarovky, profil řezu pro sdruženou trubku,
- vlastnosti ISOGEN pro tvarovky.
Jako tvarovky můžete vyvíjet a publikovat jen normální součásti. Když vyvíjíte normální součásti, určete:
- počet spojení,
- symbol svaru,
- pevný jmenovitý rozměr,
- spojovací bod a spojovací osu a pro odbočkové tvarovky, sdružený bod a osu potrubí pro druhý spojovací bod,
- zapojení pro iSoučást a odbočkové tvarovky, profil řezu pro sdruženou trubku,
- vlastnosti ISOGEN pro tvarovky.
