Práce s iPrvky

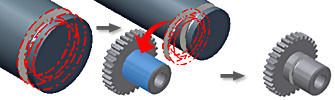

Popisuje postup vytvoření iPrvku z iSoučásti nebo ze skupiny prvků a výběr geometrie používané k jeho umístění v součásti. Lze upravovat soubory iPrvků, umístěné iPrvky a náčrty iPrvků.

Vytvoření iPrvku

1. Na pásu karet klikněte na kartu Správa panel Autor Extrahovat iPrvek .

2. Na modelu nebo v prohlížeči vyberte jeden nebo více konstrukčních prvků pro extrahování.

3. V dialogu Extrahovat iPrvek použijte šipky k přidání (nebo odebrání) parametrů náčrtu ze seznamu Vybrané prvky do seznamu Rozměry. První načrtnutý prvek zobrazený v seznamu je základní prvek, který se používá k umístění upravovaného iPrvku.

4. Výchozí typ je nastaven na Standardní iPrvek. Tento výběr zachovejte.

   Důležité: Druhá možnost, iPrvek razníku plechu, by měla být použita pouze při vytváření razníku plechu. Požadavky na iPrvek razníku se mírně liší. Informace o vytváření iPrvků razníku naleznete v části Vytvoření razníku.

5. Dvojitým kliknutím na názvy parametrů ve stromu prvků nebo v okně Parametry je lze vhodně pojmenovat.

   • Název. Název se zobrazí v prohlížeči při umístění iPrvku.
   • Hodnota. Aktuální hodnota je výchozí. Parametr Meze omezuje novou hodnotu.
   • Meze. Jedná se o rozevírací nabídku, která určuje omezení možných vstupů do pole Hodnota. Lze vybrat následující tři možnosti:
     • Žádné. Hodnota parametru nebude nijak omezena.
     • Rozsah. Umožňuje určit minimální a maximální hodnoty pomocí symbolů menší než, rovná se a nekonečno. Záporné minimální hodnoty změní u umístěného iPrvku směr hloubky nebo umístění křivky náčrtu vzhledem k hraně.
     • Seznam. Zobrazuje hodnoty, které zadáte nebo vložíte ze schránky.
   • Výzva. Zobrazuje text, který zadáte v dialogu, když je iPrvek umístěn do součásti.

6. V oblasti Umístění geometrie dvakrát klikněte na hodnoty Název a Výzva a zadejte popisný název prvku a pokyny k umístění iPrvku při vložení do souboru součásti. Příklad: Rovina profilu 3 (Název) a Vyberte rovinu profilu (Výzva).

7. Vytvořte náčrt, který bude reprezentovat iPrvek a poté použijte nástroj Náčrt k vytvoření zjednodušené reprezentace prvku (volitelné).

8. Uložte iPrvek pod jedinečným názvem.

Úpravy souborů iPrvků a náčrtů

1. Otevřete soubor iPrvku a na pásu karet klikněte na kartu iPrvek panel iPrvek Upravit iPrvek.

2. V dialogu Upravit iPrvek použijte šipky k přidání (nebo odebrání) parametrů náčrtu ze seznamu Vybrané prvky do seznamu Rozměry. První načrtnutý prvek zobrazený v seznamu je základní prvek, který se používá k umístění upravovaného iPrvku.

3. Dvojitým kliknutím na názvy parametrů ve stromu prvků nebo v okně Parametry je lze vhodně pojmenovat.

   • Název. Název se zobrazí v prohlížeči při umístění iPrvku.
   • Hodnota. Aktuální hodnota je výchozí. Parametr Meze omezuje novou hodnotu.
   • Meze. Jedná se o rozevírací nabídku, která určuje omezení možných vstupů do pole Hodnota. Lze vybrat následující tři možnosti:
     • Žádné. Hodnota parametru nebude nijak omezena.
     • Rozsah. Umožňuje určit minimální a maximální hodnoty pomocí symbolů menší než, rovná se a nekonečno. Záporné minimální hodnoty změní u umístěného iPrvku směr hloubky nebo umístění křivky náčrtu vzhledem k hraně.
     • Seznam. Zobrazuje hodnoty, které zadáte nebo vložíte ze schránky.
   • Výzva. Zobrazuje text, který zadáte v dialogu, když je iPrvek umístěn do součásti.

4. V oblasti Umístění geometrie dvakrát klikněte na hodnoty Název a Výzva a zadejte popisný název prvku a pokyny k umístění iPrvku při vložení do souboru součásti.

5. V prohlížeči klikněte pravým tlačítkem na iPrvek a přidejte jednu nebo více uživatelských iVlastností. Poté, co jsou uživatelské vlastnosti přidány na kartu uživatelských vlastností souboru součásti, který daný iPrvek používá, klikněte na tlačítko Použít.

Přejmenování iPrvku

1. V dialogu Extrahovat iPrvek ve stromu prvků klikněte pravým tlačítkem na nejvyšší úroveň.
2. Do textového pole zadejte nový název konstrukčního prvku. Když umístíte iPrvek, objeví se v prohlížeči nový název, ale nezmění se uložený název souboru .

Úpravy umístěného iPrvku

1. V prohlížeči klikněte pravým tlačítkem na iPrvek a poté klikněte na možnost Upravit iPrvek.
2. V části Poloha klikněte na novou plochu nebo pracovní rovinu, na kterou chcete iPrvek přemístit.
3. Pro změnu hodnot parametru klikněte do řádku a zadejte novou hodnotu. 1. Chcete-li změnit orientaci souřadnicového systému, klikněte na značku pro posun souřadnicového systému , a poté přesuňte nebo otočte iPrvek
