Tato část popisuje přidání jedné nebo více instancí zešikmené stěny do modelu budovy.
Úplné pokyny k umístění stěny naleznete v části Umístění stěny.
- Otevřete půdorysný pohled, bokorysný pohled, řez, 3D ortografický pohled nebo perspektivní pohled.
- U architektonických stěn přejděte na kartu Architektura
panel Vytvořitrozevírací seznam Stěna
(Stěna: Konstrukční). U konstrukčních stěn přejděte na kartu Konstrukcepanel Konstrukcerozevírací seznam Stěna (Stěna: Architektonická).
- Vyberte typ stěny v seznamu Výběr typu.
V případě potřeby můžete pomocí palety Vlastnosti upravit před umístěním stěny vlastnosti instance.
- Na paletě VlastnostiVazbyPrůřez vyberte možnost Zešikmený.
Zobrazí se parametr Úhel od vertikály.Poznámka: Aby se možnost Úhel od vertikály zobrazila, je nutné vybrat zešikmený průřez.
- Pomocí parametru Úhel od vertikály určete úhel stěny mezi +90° a -90°, kde 0° je vertikální stěna.
Pomocí tohoto parametru je také možné změnit vertikální stěnu na zešikmenou. Pokud stěna obsahuje vložené objekty (okna, dveře), tažení nebo vybrání, zůstanou ve vertikální orientaci a je nutné upravit jejich orientaci ručně pomocí vlastnosti Instance orientace.

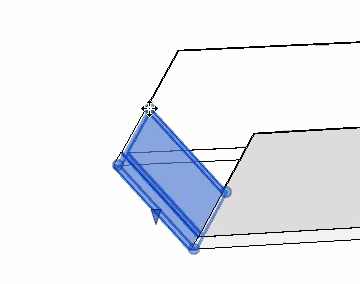

Poznámka: Kladné nebo záporné zešikmení je určeno směrem, ve kterém je stěna kreslena, jak je naznačeno u parametru Úhel od vertikály. Ve směru kreslení je pravá strana vždy kladná a levá je vždy záporná. - Pomocí ovládacích teček na ploše v horní části šikmé stěny upravte úhel stěny a horní odsazení. Chování uchopování je ve výchozím nastavení povoleno a zobrazují se řídící čáry, které umožňují větší přesnost.
- Chcete-li nástroj Stěna ukončit, klikněte na tlačítko Upravit.
