So fügen Sie Installationsrohren oder Kabeltrassen mithilfe von Griffen hinzu

1. Wählen Sie ein Installationsrohr oder eine Kabeltrasse, und klicken Sie auf (Griff zum Hinzufügen), um eine Strecke wie folgt zu zeichnen:

   Beginn der Strecke	Aktion...
   Ende des Segments	Klicken Sie an einem Segmentende auf .

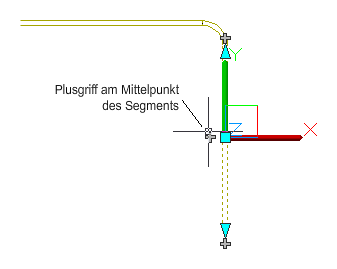

   Mittelpunkt des Segments	Klicken Sie am Mittelpunkt des Segments auf . Bei einem Installationsrohr wird ein T-Stück oder Abzweig eingefügt, je nach der in den Routing-Voreinstellungen angegebenen Verbindung.

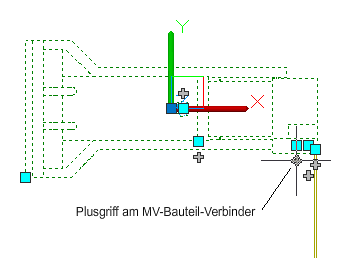

   MV-Bauteil	Klicken Sie an der MV-Bauteil-Verbindung auf .

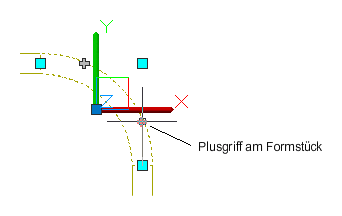

   Formstück	Klicken Sie in der Richtung der neuen Strecke auf .

2. Für Installationsrohre: Geben Sie auf der Eigenschaftenpalette unter Routing-Optionen die Layoutmethode an, die auf die neue Installationsrohrstrecke angewendet werden soll.
   • Wenn Sie von einem MV-Bauteil ausgehend beginnen, geben Sie unter Abmessungen optional ein System und eine Routing-Voreinstellung an.

     Die neue Strecke übernimmt die Routing-Voreinstellung und Systemeinstellung des verbundenen Objekts.

   • Wenn Sie die Nenngröße ändern, bevor Sie das erste Segment der neuen Strecke angeben, wird ein Übergang eingefügt.
   Tipp: Wenn das Installationsrohr nicht in den Installationsrohr-Routing-Voreinstellungen vorhanden ist, werden Sie aufgefordert, eine Bauteilersetzung im entsprechenden Winkel im Layout einzufügen.
3. Für Kabeltrassen: Führen Sie im Dialogfeld Kabeltrassen hinzufügen Folgendes aus:
   • Wenn die Strecke an einem MV-Bauteil beginnt, geben Sie unter System einen Systemtyp an.
   • Wenn die Strecke an einem Segment oder Formstück beginnt, übernimmt die neue Strecke das System.
   • Wenn Sie die Bemaßung ändern, bevor Sie das erste Segment der neuen Strecke angeben, wird ein Übergang eingefügt.
4. Geben Sie weitere Punkte für die Layoutgeometrie an.
