Hinzufügen von Kabeltrassen und Installationsrohren

Sie können Strecken von Kabeltrassen und Installationsrohren wie folgt hinzufügen:

• Legen Sie in der Palette Stil-Browser Objekttyp Kabeltrasse oder Installationsrohr fest. Führen Sie einen Suchvorgang durch, um das Gerät zu importieren () und hinzuzufügen ().
• Im Arbeitsbereich Elektro in der Multifunktionsleiste
  • Klicken Sie auf Registerkarte StartGruppe ErstellenKabeltrasse Finden oder Installationsrohr. Finden
  • Klicken Sie auf Registerkarte StartGruppe ErstellenKabeltrasse-Formstück Finden oder Installationsrohr-Formstück . Finden
  • Wählen Sie das Objekt aus, und klicken Sie auf Kabeltrasse oder Installationsrohr Finden Gruppe AllgemeinGewähltes hinzufügen.
• Klicken Sie auf dem Installationsrohr oder der Kabeltrasse auf den Griff zum Hinzufügen ().
• Auf der Werkzeugpalette

Installationsrohr

Verwenden Sie die Palette der Installationsrohr-Eigenschaften für die Einstellungen der Installationsrohre und Formstücke.

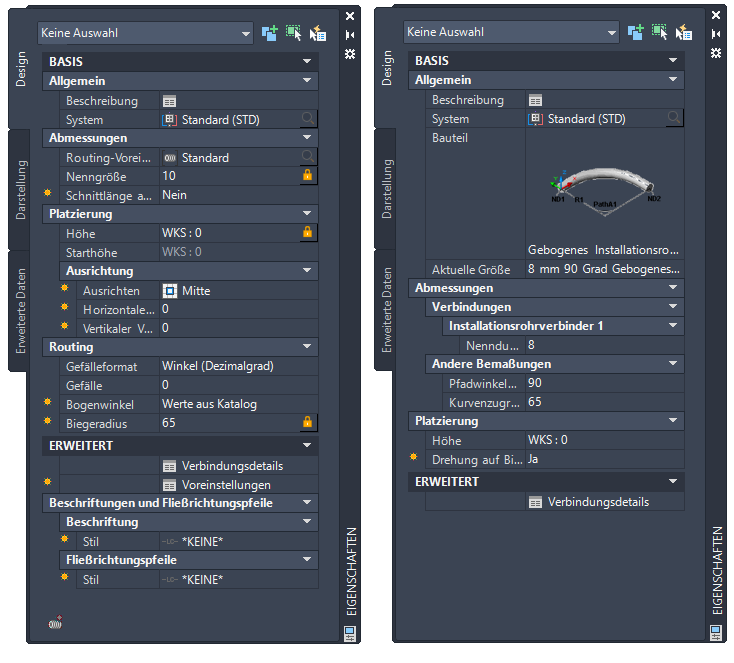

Eigenschaftenpaletten für Installationsrohre* und Installationsrohr-Formstücke

* zeigt erweiterte Eigenschaften, einschließlich Trassenrouting-Modus

Kabeltrasse

Verwenden Sie das Dialogfeld Kabeltrassen hinzufügen für Kabeltrasseneinstellungen und das Dialogfeld Kabeltrasse-Formstücke hinzufügen für Formstücke.

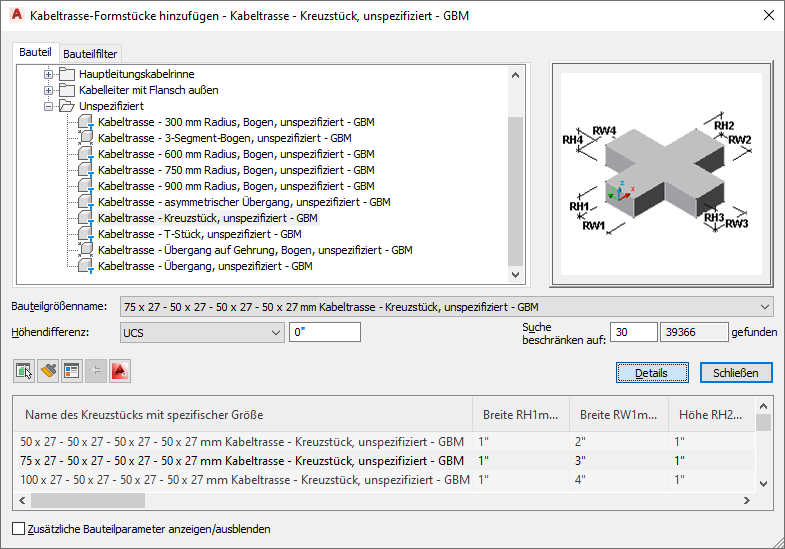

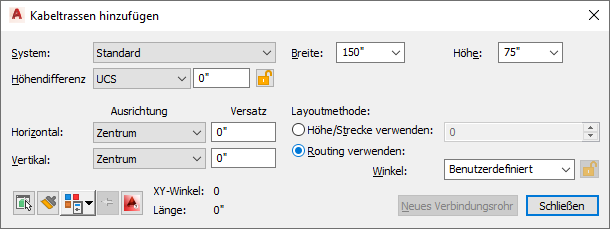

Dialogfelder für Kabeltrassen und Kabeltrassen-Formstücke

Sie können auch manuell Formstücke in Ihre Zeichnung hinzufügen, wenn Sie eindeutige Verbindungen zu anderen Strecken oder zu Ausstattung erstellen möchten.
