Eigenschaftengruppe Konturlasche - Referenz

Definieren Sie eine Konturlasche, indem eine Blechfläche, die durch ein offenes Profil und andere Parameter definiert wird, zu einer Kante oder Kantenkontur auf einer Fläche hinzugefügt wird.

Neue Funktionen: 2026

Die Eigenschaftengruppe Konturlasche wird mit den Vorgabeeinstellungen aus der aktiven Blechdefinition ausgefüllt. Sie können diese Einstellungen für einzelne Laschen oder für einen Laschensatz überschreiben. Die Gruppe Eigenschaften bietet einen optimierten Arbeitsablauf.

Weitere Informationen zu Eigenschaftengruppen finden Sie in den folgenden Themen:

• Eigenschaftsgruppen

• So arbeiten Sie mit Voreinstellungen

Zugriff

Multifunktionsleiste: Registerkarte Blech Gruppe Erstellen Lasche

Eigenschaftengruppe Konturlasche

Gibt das Profil, die Kanten und andere Parameter an, anhand derer die Konturlasche erstellt wird.

Laschenname

Es wird ein Vorgabename angegeben, Sie können jedoch auf den Laschennamen doppelklicken, um ihn zu bearbeiten und zu ändern.

Erweiterte Einstellungen

Das Menü oben rechts enthält Befehle speziell für den Laschen-Arbeitsablauf.

Aktive Voreinstellung

Zeigt die verwendete benannte Voreinstellung an und bietet Zugriff auf alle Laschen-Voreinstellungen, die Sie erstellt haben. Wenn Keine Voreinstellung angezeigt wird, werden die Felder in der Gruppe Eigenschaften mit dem zuletzt verwendeten Wert ausgefüllt.

Voreinstellung hinzufügen

Erstellt eine benutzerdefinierte Voreinstellung mit den aktuellen Einstellungen der Gruppe Eigenschaften. Die Voreinstellung ist für die Erstellung von Blechlaschen verfügbar.

Voreinstellungen

Ermöglicht die Steuerung der Voreinstellungsliste und der Reihenfolge, in der die Voreinstellungen angezeigt werden.

Gruppe Ausgangsgeometrie

Profile

Erfordert ein offenes Profil. Wählt die Skizze eines offenen Profils, sofern vorhanden, automatisch aus und zeigt eine Vorschau der Lasche mit den Vorgabeeinstellungen an.

Wenn keine Skizze vorhanden oder sichtbar ist, wird die Skizzierumgebung aktiviert, damit Sie die erforderliche Skizze erstellen können. Wenn mehrere Skizzen vorhanden sind, ist die Profilauswahl aktiv und wartet auf eine Skizzenauswahl.

Wenn mehrere Volumenkörper vorhanden sind, zu denen die Konturlasche hinzugefügt werden könnte, wird die Volumenkörperauswahl angezeigt.

Neuer Volumenkörper

Gibt an, dass die neue Lasche ein separater Körper sein soll.

Körpername

Übernehmen Sie den Vorgabenamen, oder geben Sie einen Namen ein. Wird angezeigt, wenn Neuer Volumenkörper verwendet wird.

Blechregel

Wählen Sie die Blechregel aus, die zum Erstellen der Konturlasche verwendet werden soll. Die vorgegebene Blechstilregel wird verwendet, sofern für den neuen Körper nichts anderes angegeben ist.

Gruppe Verhalten

Breitenverlängerung

Es gibt zwei Methoden zum Definieren der Laschen-Breitenverlängerung.

Entlang der ausgewählten Kante

Fügt eine Konturlasche entlang der ausgewählten Kanten hinzu. Die folgenden Steuerelemente zum Definieren der Lasche werden angezeigt.

• Kantensätze. Sammlung von einer oder mehreren Kanten, auf denen ein Laschenelement platziert wird. Die ausgewählten Kanten müssen nicht angrenzend sein.

• Kantenkontur. Legt die Auswahlpriorität auf Kantenkonturen fest, sodass die Auswahl einer Kante alle angrenzenden Kanten umfasst. Die Konturkanten bilden einen Kantensatz.

• Kantensatz hinzufügen. Fügen Sie einen Kantensatz hinzu, um eine Lasche mit unterschiedlichen Optionen zu erstellen. Erweitern Sie einen Kantensatz, um auf die einzelnen Kanten im Satz und die zugehörigen Optionen zuzugreifen.

• Kanten auswählen

  Mit der Auswahl werden Kanten zum Satz hinzugefügt. Um einen Kantenauswahlsatz zu löschen und die Auswahl zurückzusetzen, klicken Sie auf das X am rechten Ende der Zeile und beginnen dann mit der Auswahl.

Kantensatzoptionen

Für jeden Kantensatz können Sie die folgenden Optionen angeben:

• Kante. Wendet Parameter auf die gesamte Länge der ausgewählten Kante an.

• Breite. Wendet Parameter auf die ausgewählte Kante an, wobei die Laschenbreite gleichmäßig von der Kantenmitte aus verteilt wird. Geben Sie die Laschenbreite ein.

  • Versatz

    Ermöglicht, dass eine Lasche entlang der ausgewählten Kante in einem bestimmten Abstand von einer ausgewählten lotrechten Fläche oder Ebene beginnt.

    • Versatz von: Wählen Sie eine Fläche aus, die lotrecht zur Laschenkante verläuft.
    • Versatzabstand: Legt den Abstand von der ausgewählten Versatzfläche fest.
    • Richtung umkehren: Kehrt die Versatzrichtung um.

• Zwischen

  Die Laschenbreite wird durch den Teil der ausgewählten Kante definiert, der zwischen den Von- und Bis-Eingaben liegt.

  • Von: Die Fläche oder Ebene, an der die Lasche beginnt.
  • Bis: Die Fläche oder Ebene, an der die Lasche endet.

• Versatz

  Die Laschenbreite wird durch Versätze von jedem Ende der Kante definiert.

  • Von: Die Fläche oder Ebene, von der aus der Anfangsversatz gemessen wird.
  • Versatz 1: Gibt den Versatzabstand der Von-Eingabe an.
  • Bis: Die Fläche oder Ebene, von der aus der Endversatz gemessen wird.
  • Versatz 2: Gibt den Versatzabstand der Bis-Eingabe an.

Von Skizzierebene

Gibt an, dass die Konturlasche an der Profilskizzenebene beginnt.

• Von. Verwendet die Skizzierebene als Anfang der Konturlasche.

• Zwischen. Aktiviert die Auswahl einer anderen Startebene. Wählen Sie eine Ebene oder eine planare Fläche aus.

  Anmerkung: Wenn Sie Zwischen verwenden, sind Richtung und Abstand Referenzwerte, die durch die Von- und Bis-Auswahl definiert werden.

• Richtung. Gibt die Richtung an, in der die Konturlasche erstellt wird. Die vorgegebene Anfangsposition ist die Profilskizzierebene. Wählen Sie unter folgenden Optionen aus:

  • Vorgabe. Extrudiert die Lasche in positiver Richtung lotrecht zur Skizzierebene.
  • Umgekehrt. Extrudiert die Lasche in negativer Richtung lotrecht zur Skizzierebene.
  • Symmetrisch. Extrudiert die Lasche mithilfe von Abstand A gleichmäßig in positiver und negativer Richtung.
  • Asymmetrisch. Zeigt Steuerelemente an, sodass zwei eindeutige Abstände angegeben werden können.

• Abstand A. Gibt die Länge der Konturlasche an.

• Zu. Aktiviert die Auswahl eines Abschlusselements anstelle eines Abstands. Wählen Sie ein Arbeitselement, einen Punkt oder eine planare Fläche.

• Kanten biegen. Gibt an, für welche Kanten die Konturlasche verwendet wird. Wählen Sie eine oder mehrere Kanten aus.

Position

Gibt an, auf welcher Seite des Profils die Lasche erstellt wird.

• Vorgabe. Die Lasche befindet sich innerhalb des Profils.
• Umgekehrt. Die Lasche wird außerhalb des Profils hinzugefügt.
• Symmetrisch. Die Lasche wird mit einem Versatz mit gleichem Abstand vom Profil hinzugefügt.

Biegungseigenschaften

Biegeradius

Definiert den Radius der Biegung zwischen der Lasche und der Fläche mit den ausgewählten Kanten. Der Wert ist vorgabemäßig auf den Systemparameter Biegeradius eingestellt, der im Dialogfeld Blechdefinition definiert wird. In dieses Feld können Zahlen, Formeln, Parameter oder gemessene Werte eingegeben werden.

Abwicklungsregel

Gibt an, welche Methoden verwendet werden, um eine Abwicklung aus dem gefalteten Blechbauteil zu erstellen. Die Blechabwicklungsregeln werden im Stil-Editor definiert. Weitere Informationen finden Sie unter So fügen Sie eine Blechabwicklungsregel hinzu, bearbeiten oder synchronisieren sie.

Form der Freistellung

Vorgabe (nach Stil): Wird in der Blechdefinition definiert. Um die Vorgabe zu ändern, ändern Sie die Definition. Sie können die Vorgabemethode ändern, indem Sie eine der folgenden Formen auswählen.

Schleife

Eine akzeptable Biegungsfreistellung aufgrund eines Materialfehlers. Sie tritt häufig auf, wenn sehr enge Biegungen erforderlich sind, sowie bei der Verwendung bestimmter Materialien. In der Abbildung kennzeichnet C die Größe des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Dieser Parameter definiert den Wert.

Rundung

Eine Form der Biegungsfreistellung, die durch eine in einem Halbkreis endende Ausklinkung definiert ist. Sie wird häufig durch Lasertrennverfahren erzeugt. In der folgenden Abbildung kennzeichnet A die Breite der Biegungsfreistellung (Durchmesser), B die Tiefe der Biegungsfreistellung jenseits der Deformationszone zum Tangentialpunkt des Durchmessers und C die Stärke des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Jeder dieser Parameter beschreibt die Standardwerte der Biegungsfreistellung.

Gerade

Eine durch quadratische Ecken definierte Form der Biegungsfreistellung. Sie wird üblicherweise bei manuellen Arbeiten in der Werkstatt verwendet und häufig durch einen Sägeschnitt erstellt. In der folgenden Abbildung kennzeichnet A die Breite der Biegungsfreistellung, B die Tiefe der Biegungsfreistellung jenseits der Deformationszone und C die Stärke des Materialrests, der nach der Erstellung der Biegung mit Freistellung übrig bleibt. Jeder dieser Parameter beschreibt die Standardwerte der Biegungsfreistellung.

Biegungsübergang

Definiert die Bedingung für die Abwicklung der Biegung. Das gefaltete Modell zeigt entweder den Übergangstyp Keine an (für alle Übergangstypen außer Stutzen) oder den Typ Stutzen, wenn es sich hierbei um den ausgewählten Typ handelt. Die folgenden Abbildungen zeigen die Typen für dieses gefaltete Modell.

Keine

Je nach Geometrie wird ein Spline zwischen den Kanten der beiden Flächen erstellt, die an der ausgewählten Biegung zusammentreffen.

Überschneidung

Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.

Gerade Linie

Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.

Bogen

Erzeugt eine gerade Linie von der Kante der Biegezone, die die Kante des gebogenen Elements schneidet. Die folgende Abbildung zeigt den Teil der Abwicklung mit diesem Übergangstyp für das vorstehend abgebildete gefalzte Modell.

Bis Biegung stutzen

Dieser Übergangstyp wird im gefalteten Modell angezeigt und erzeugt eine Ausklinkung in der Biegezone, die senkrecht zum gebogenen Element verläuft. Die folgende Abbildung (links) zeigt den Teil der Abwicklung mit diesem Übergangstyp für das rechts abgebildete gefalzte Modell.

Eckenvorgaben

Eckenvorgaben werden in der Blechdefinition festgelegt. Eckenvorgaben sind aktiviert, wenn mehr als eine Lasche im selben Element erstellt wird. Dies ermöglicht einen reibungslosen Arbeitsablauf, bei dem die Laschenanforderungen in einem Durchgang vollständig definiert werden. Verwenden Sie für einzeln erstellte Laschen, die eine bestimmte Eckenbearbeitung erfordern, den Befehl Eckverbindung.

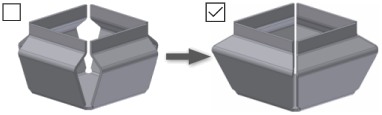

Automatische Gehrung

Durch die automatische Gehrung erfolgt eine automatische Dehnung des Materials zwischen benachbarten Laschenkanten während der Erstellung oder Bearbeitung von mindestens zwei Laschenkanten in einem Schritt, wenn der Biegungswinkel größer als 90 Grad ist. Wählen Sie die Option aus, damit die Laschen automatisch gedehnt werden, um die Eckenlücke zu erstellen.

Gehrungslücke

Gibt die Lückenbreite an, die beim Erstellen von gegehrten Ecken verwendet wird. Die Vorgabe lautet Abstandsgröße und wird in der Blechdefinition festgelegt.

Eckenform

Vorgabe (nach Stil)

Die Vorgabe wird in der Blechdefinition festgelegt. Um die Vorgabe zu ändern, ändern Sie die Definition.

Rundung

• Überschneidung: Eine kreisförmige im Schnittpunkt der Biegelinien zentrierte Ausklinkung.



• Tangential: Eine kreisförmige Ausklinkung tangential zu den gegehrten Kanten.



• Scheitelpunkt: Eine kreisförmige Ausklinkung, deren Umfang den gemeinsamen Flächentangentenpunkt schneidet.



Quadrat

• Überschneidung: Eine quadratische Ausklinkung, die zentriert über dem Schnittpunkt der Biegelinien liegt.



• Scheitelpunkt: Eine quadratische Ausklinkung, deren Ecke den gemeinsamen Flächentangentenpunkt schneidet.



Schleife

Dehnt die Laschenkanten bis zu deren Schnittpunkt. Keine Freistellung, sodass Materialfehler (Risse) in der Biegezone des gefalteten Modells zulässig sind

Bis Biegung stutzen

Ein durch die Biegezonenlinien begrenzter polygonaler Ausschnitt

Lineare Schweißnaht

Eine v-förmige Ausklinkung, die durch den Schnittpunkt der inneren Biegezonenlinien zum äußeren Biegezonenschnittpunkt der Linie mit den Laschenkanten definiert ist. Die Mindestfreistellung lässt einen nachfolgenden Schweißvorgang zum Schließen der Ecke zu.

Lichtbogenschweißen

Kurven tangential zu den Laschenkanten entlang der Außenkante der Biegezone, die zu einem flachen Abstand mit dem gleichen Wert wir die Gehrungslücke konvergieren. Eine Lücke zwischen den Laschen, die abstandsgetreu entlang der Länge der Freistellung verläuft und sich für Lichtbogenschweißen eignet

Laserschweißen

Kurven tangential zu den Laschenkanten entlang der Außenkante der Biegezone, die zu einem Tangentialbogen mit dem gleichen Wert wir die Gehrungslücke konvergieren. Eine Lücke zwischen den Laschen, die abstandsgetreu entlang der Länge der Freistellung verläuft und sich für Laserschweißen eignet.

Freistellung

Vorgabe (nach Stil)

Die Vorgabe wird in der Blechdefinition festgelegt. Um die Vorgabe zu ändern, ändern Sie die Definition.

Kein Ersatz

Ersetzt nicht die in der Abwicklung modellierte Geometrie.

Überschneidung

Dehnt und schneidet die Laschenkanten

Vollständige Rundung

Dehnt die Laschenkanten bis zu deren Schnittpunkt und platziert an den Tangentiallinien der Biegezonen eine Rundungstangente. Die Radien werden größer sein als bei Verwendung der Option Rundung mit Radius.

Rundung mit Radius

Erweitert die Laschenkanten bis zu deren Schnittpunkt und platziert eine tangentiale Rundung der angegebenen Größe. Die Radien werden kleiner sein als bei Verwendung der Option Vollständige Rundung.

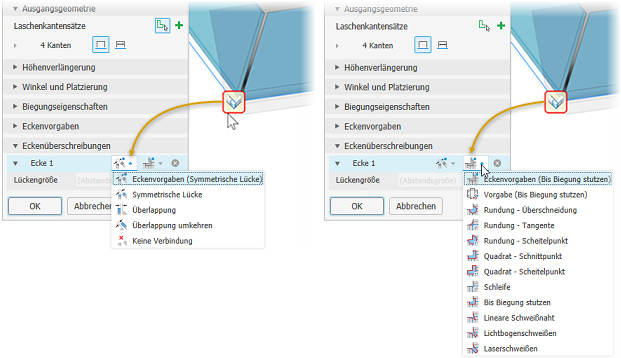

Eckenüberschreibungen

Bietet Überschreibungsoptionen für Freistellungen und Formen für jede ausgewählte Ecke, wenn das Laschenelement aus mehr als einer Lasche besteht.

Eckennr.

Identifiziert Ecken eindeutig, die am ausgewählten Element beteiligt sind.

Freistellungsüberschreibung

Bietet Ecken-Freistellungstypen nur für die ausgewählte Ecke. Verwenden Sie die Dropdown-Liste, um die gewünschte Freistellungsbedingung auszuwählen.

• Eckenvorgaben: Die Vorgabe ist in der Blechdefinition festgelegt und zeigt das zugehörige Symbol an. Um die Vorgabe zu ändern, ändern Sie die Definition. Sie können die Vorgabemethode ändern, indem Sie eine der folgenden Bedingungen wählen.
• Symmetrische Lücke: Dehnt die Laschenfläche beider Kanten, um eine Lücke mit gleichem Abstand zu erstellen.
• Überlappung: Dehnt die Laschenfläche der ersten ausgewählten Kante bis zur Außenfläche der zweiten ausgewählten Kante.
• Überlappung umkehren: Dehnt die Laschenfläche der zweiten ausgewählten Kante bis zur Außenfläche der ersten ausgewählten Kante.
• Keine Verbindung

Formüberschreibung

Bietet Eckenformtypen nur für die ausgewählte Ecke. Wählen Sie die entsprechende Form aus der Dropdown-Liste. Die Eckenformliste wird oben beschrieben.

Lückengröße

Legt die Lückengröße für die ausgewählte Ecke fest. Verwendet die in der Blechdefinition angegebene Vorgabegröße. Klicken Sie auf das Symbol auf der rechten Seite, um die Vorgabe zu überschreiben.

Größe der Freistellung

Legt die Größe der Freistellung für die ausgewählte Ecke fest. Verwendet die in der Blechdefinition angegebene Vorgabegröße. Klicken Sie auf das Symbol auf der rechten Seite, um die Vorgabe zu überschreiben.
