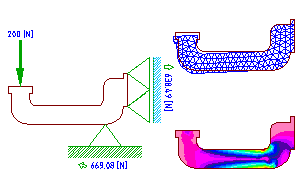

Realiza un análisis de elementos finitos en un objeto bidimensional sujeto a una carga estática.
Buscar
Resumen
Puede calcular el esfuerzo y la deformación en un plano para placas con un grosor determinado o en una sección transversal con fuerzas y cargas de estiramiento individuales.
Para iniciar AMFEA2D deben cumplirse las siguientes condiciones:
- Debe haberse dibujado un contorno.
- Los contornos interno y externo no pueden estar en contacto.
- El contorno o la sección transversal debe generar una superficie cerrada.
Nota: Se permiten varias tareas CEF en el mismo dibujo. Si el contorno varía, será necesario resolver una nueva tarea CEF.
El cálculo CEF se controla mediante el cuadro de diálogo CEF 2D - Cálculo. El usuario debe especificar el material, el grosor y las condiciones de borde (cargas y soportes) según el tipo y la cantidad.
Lista de solicitudes
Se muestran las siguientes solicitudes.
- Seleccionar punto interior
- Selecciona un punto dentro de la sección transversal. La rutina CEF busca automáticamente los contornos externo e interno contenidos en el área definida por la sección transversal.
- Existente
- Vuelve a realizar el cálculo con la solución existente. Utilice esta opción si el contorno no ha cambiado.
- Nueva
- Suprime la solución existente e inicia un nuevo cálculo. Utilice esta opción si el contorno ha cambiado.
