Les préférences de routage permettent de dessiner des systèmes de tuyauterie avec précision avec le positionnement automatique. Les préférences de routage spécifient le composant de tuyau à insérer lors du positionnement de la conduite de tuyau. Les manchons sont insérés à la longueur de tuyau et aux points de coupure adéquats de la conduite de tuyaux. Les préférences de routage répondent aux normes de conception et aux spécifications et contiennent les composants de tuyau (tuyaux et raccords) utilisés pour le positionnement de votre conduite de tuyau.
- Dans la palette Navigateur de styles
Type d'objet Objets de tuyauterie Préférences de routage des composants de canalisation
- Sélectionnez une canalisation dans le dessin, dans la palette Propriétés de base Cotes Préférences de routage , cliquez sur
Une préférence de routage de composant de tuyau inclut un ou plusieurs intervalles de diamètre nominal pour les composants de tuyau et les raccords, notamment les coudes, les tés, les piquages et les réductions. Le logiciel organise les intervalles de taille en fonction des diamètres nominaux des tuyaux. Vous pouvez utiliser les composants de tuyau et les raccords d'un intervalle de taille spécifique lors du positionnement de la conduite de tuyau. L'exemple suivant présente les préférences de routage pour Collé. Notez que les composants de tuyau disponibles sont organisés en fonction du type de matériel pour les profils anglo-saxon américain et métrique américain.

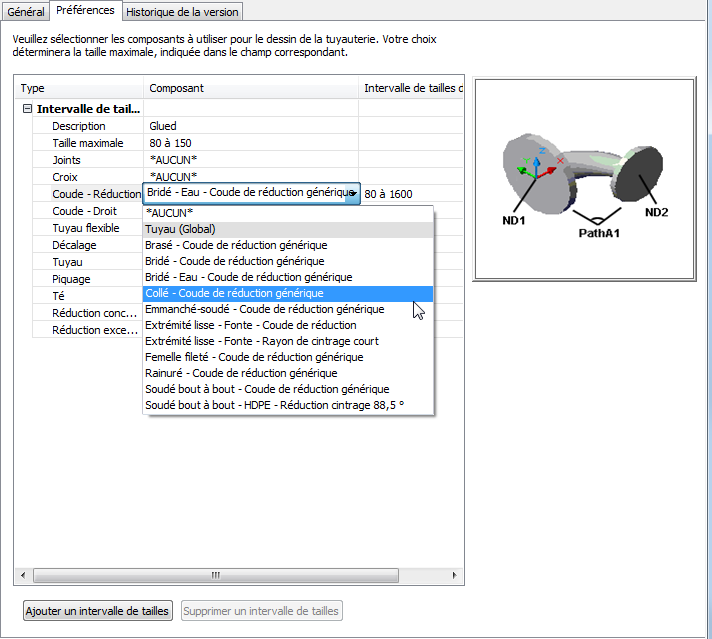

Préférences de routage, affichant les composants organisés en fonction du type de matériel
Les différents intervalles de taille vous offrent davantage de flexibilité dans vos conceptions de tuyauterie. Imaginons, par exemple, qu'une spécification de conception pour un système d'eau glacée exige des tuyaux en acier du commerce avec des connexions filetées pour tous les tuyaux d'une taille inférieure ou égale à 3''. Le système recommande également l'utilisation de tuyaux en acier du commerce munis de connexions à bride à collerette de la classe 150 pour les tuyaux d'une taille supérieure ou égale à 3 1/2''.
Lors de la configuration d'une préférence de routage pour une spécification particulière, les raccords adéquats sont insérés automatiquement dans le schéma de tuyauterie. Le positionnement automatique peut générer différentes solutions de routage et vous invite à sélectionner le meilleur choix.

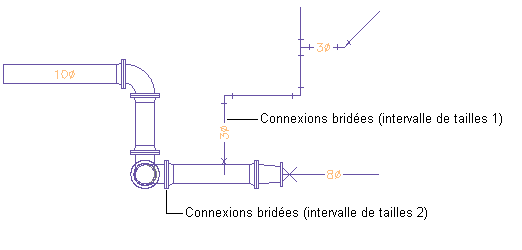

Conduite dessinée à l'aide d'une préférence de routage donnée (configuration d'affichage Vue de dessus, Mécanique - Tuyau par taille)
Tuyaux de pression et tuyaux d'écoulement par gravité
Jeu d’outils AutoCAD MEP 2026 contient des préférences de routage pour les tuyaux de pression (conceptions de tuyaux horizontales ou verticales) et les tuyaux d'écoulement par gravité (tuyauterie inclinée). Par exemple, le logiciel insère des tés latéraux ou inclinés, le cas échéant, par le biais du positionnement automatique. Vous trouverez ci-dessous un échantillonnage de chaque :
Tuyau de pression (profil anglo-saxon américain) :
- Soudé bout à bout
- Rainuré et fileté
- Bride à emmancher - 150 livres. et fileté
- Fileté 2000 livres.
Tuyau d'écoulement par gravité (anglo-saxon américain) :
- Tuyau de sol en fer forgé (collet)
- Tuyau de sol en fer forgé (sans moyeu)
- Joint mécanique de gaine en fer
- Polyéthylène Haute Densité (HDPE)
- Evacuation sanitaire, égouts, aération
Intervalles de tailles dans les préférences de routage
Les tuyaux et les raccords dans un intervalle de taille doivent avoir une taille nominale commune dans une préférence de routage utilisable dans une conduite de tuyaux. Les conditions suivantes s'appliquent aux intervalles de tailles :
- La limite inférieure de l'intervalle de tailles (affichée dans le champ Taille maximale) équivaut à la plus petite taille commune de tous les composants sélectionnés. Cependant, si vous créez une valeur de taille pour un intervalle de tailles moyen qui est inférieure à la limite supérieure de l'intervalle précédent, la valeur de l'intervalle de taille moyen passe automatiquement à l'intervalle de tailles précédent. Par exemple, si vous définissez une valeur de 3 dans l'intervalle de tailles 2, mais que cette valeur est inférieure aux tailles de l'intervalle 1, l'intervalle de tailles 2 devient l'intervalle 1 et l'intervalle de taille 1 devient l'intervalle 2.
- Le programme filtre la liste des tailles disponibles pour la limite supérieure de l'intervalle de tailles (champ Taille maximale) de façon à inclure uniquement les tailles communes à tous les composants sélectionnés.
- L'intervalle des tailles disponibles pour le composant sélectionné est affiché à côté du composant.
Par exemple, lors de la création d'une préférence de routage, sélectionnez un tuyau dont les tailles vont de 1/8" à 60" et un coude dont les tailles vont de 1" à 24". La limite inférieure de l'intervalle de tailles étant défini sur 1", vous pouvez sélectionner une limite allant jusqu'à 24".
Les détails des intervalles de taille et la description s'affichent dans la palette des propriétés lorsque vous ajoutez un segment de tuyau à une conduite. Les tailles nominales sont regroupées en fonction des intervalles de tailles de la préférence de routage sélectionnée.
