Dans le AutoCAD Plant 3D toolset, vous pouvez créer des équipements à partir de motifs paramétriques ou de modèles fabriqués par l’utilisateur, ou encore ajouter des équipements personnalisés à un dessin en convertissant un modèle 3D DWG à partir d’un autre programme.
Lorsque vous créez un modèle d’équipement, vous devez en définir les informations géométriques, l’emplacement, l’orientation et les informations non géométriques (comme une étiquette d’équipement ou une description).
Le AutoCAD Plant 3D toolset permet de créer et de modifier des modèles 3D d’équipements d’usine tels que des réservoirs, des pompes, des chaudières et des filtres.
Lors de la modélisation d’un équipement, vous en définissez les dimensions physiques, l’emplacement, l’orientation ainsi que d’autres informations. Vous pouvez également créer des gabarits à partir des équipements et ajouter des piquages pour raccorder des tuyaux aux équipements.
Les motifs d'équipement permettent de créer vos propres équipements en modifiant simplement les cotes, les paramètres de positionnement et le lieu d'insertion dans la zone de dessin.

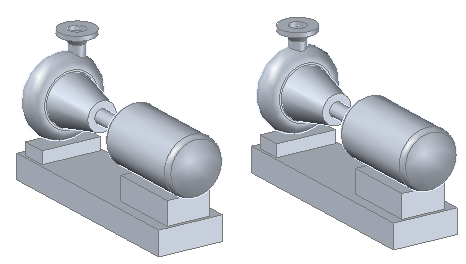

Par exemple, vous pouvez créer une pompe centrifuge à partir d'un motif existant en modifiant une de ses valeurs. Dans l'illustration de gauche, l'emplacement du jet de sortie (PF1C) de la pompe centrifuge est décalé de 4 pouces vers la droite. Dans l’illustration de droite, le jet de sortie est réglé sur 0", autrement dit il est centré sur la pompe.
Vous pouvez également créer un motif en empilant des formes individuelles et en modifiant les cotes par défaut et les paramètres de positionnement de chaque forme.
