È possibile visualizzare i risultati delle simulazioni di disponibilità dei parametri antincendio nella versione dei risultati della vista griglia del nodo nella griglia Nodo oppure sotto forma di grafico della disponibilità in corrispondenza di un singolo nodo.
Grafici per singoli nodi
Per visualizzare un grafico in corrispondenza di un singolo nodo, seguire le istruzioni per Rappresentazione grafica dei dati per un oggetto di rete.
Quando si visualizzano i risultati della simulazione dei parametri antincendio, sono disponibili due campi dei risultati aggiuntivi:
- Portata FFA: i parametri antincendio mantenuti.
- FFA pressione residuale: viene presa in considerazione la pressione residua dopo i parametri antincendio.
È inoltre possibile visualizzare gli stessi risultati su una griglia.

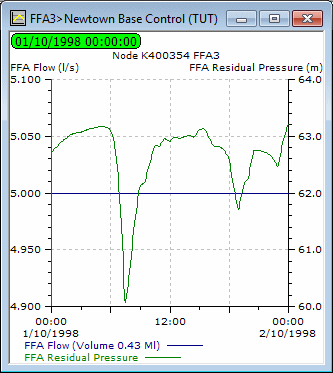

Risultati del grafico per un singolo nodo
Griglie dei risultati dei nodi
È possibile visualizzare i risultati nelle viste griglia durante la riproduzione di una simulazione.
La vista griglia Nodi nella griglia Nodi include i campi dei risultati Portata FFA e FFA pressione residuale. Questi sono campi che variano nel tempo ed è possibile vedere che i valori cambiano durante la riproduzione.

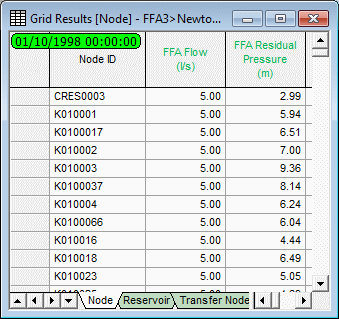

Vista griglia nodi (versione risultati)
Altri risultati
È possibile utilizzare la funzionalità risultati su etichette per visualizzare i risultati dei parametri antincendio variabili nel tempo per i singoli nodi durante la visualizzazione di una riproduzione nella finestra Planimetria.
È inoltre possibile visualizzare un'istantanea dei risultati variabili nel tempo per un singolo nodo nel foglio proprietà del nodo. Vedere Informazioni sui risultati nei fogli proprietà.
Risultati ai punti cliente
Tutti i punti cliente nella rete hanno un campo dei risultati FFA pressione residuale. È possibile creare un grafico per un singolo punto cliente come descritto in precedenza.
