La finestra di dialogo Dati soluto

Imparare a utilizzare l'oggetto Dati soluto per eseguire una simulazione della qualità dell'acqua.

Vedere Simulazioni della qualità dell'acqua.

L'oggetto Dati soluto supporta:

• Simulazioni della qualità dell'acqua di una singola sostanza.
• Simulazioni della qualità dell'acqua per più soluti interagenti.
• Modello parallelo di secondo ordine (2RA).

La funzionalità di InfoWorks WS Pro per più soluti interagenti è chiamata Multi Solute Quality (MSQ) ed è simile a MSX di EPANET.

La funzionalità di InfoWorks WS Pro per il modello parallelo di secondo ordine (2RA) è un modello completo di decadimento del cloro in massa per la simulazione dei residui nei sistemi di distribuzione dell'acqua (Fisher, I., Kastl, G., Sathasivan, A. (2017). Urban Water Journal 14 (4), 361-368). Se si seleziona questa opzione, i valori verranno pre-compilati nella finestra di dialogo Dati soluto.

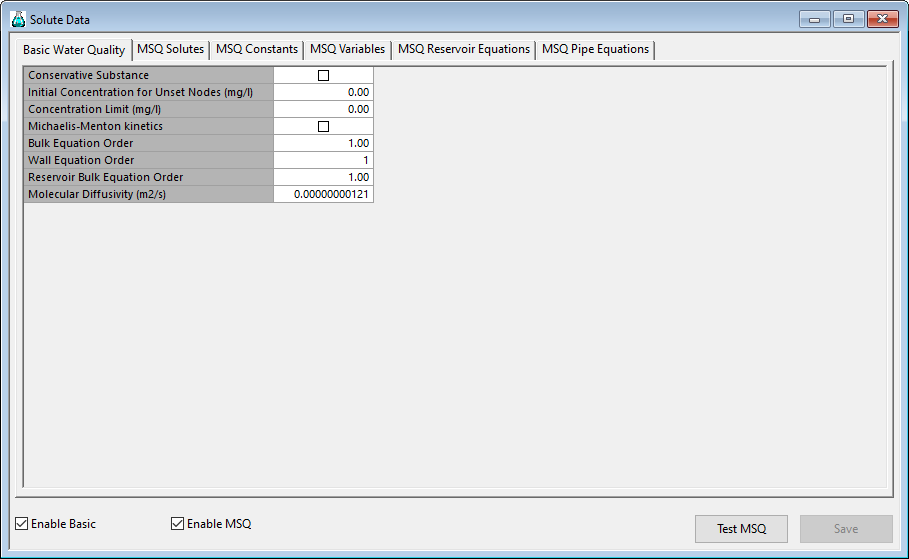

La finestra di dialogo Dati soluto viene aperta quando si trascina l'oggetto Dati soluto dalla vista struttura della finestra principale o quando si fa clic con il pulsante destro del mouse sull'oggetto Dati soluto e si seleziona Apri dal menu contestuale.

Funzioni generali della finestra di dialogo

Elemento	Descrizione
Abilita base (casella di controllo)	Se selezionata, consente di abilitare le simulazioni della qualità dell'acqua di una singola sostanza.	Nota: È possibile simulare contemporaneamente la qualità dell'acqua di base e la qualità di più soluti interagenti (MSQ).
Abilita MSQ (casella di controllo)	Se selezionata: Consente di abilitare le simulazioni della qualità dell'acqua MSQ. Vengono mostrate le schede MSQ.
Test MSQ (pulsante)	Verrà generato un rapporto contenente gli eventuali errori nella configurazione del modello MSQ. Notare che quando il modello MSQ viene applicato ad una rete, viene eseguita un'ulteriore convalida.
Salva (pulsante)	Consente di salvare le modifiche apportate alla finestra di dialogo.

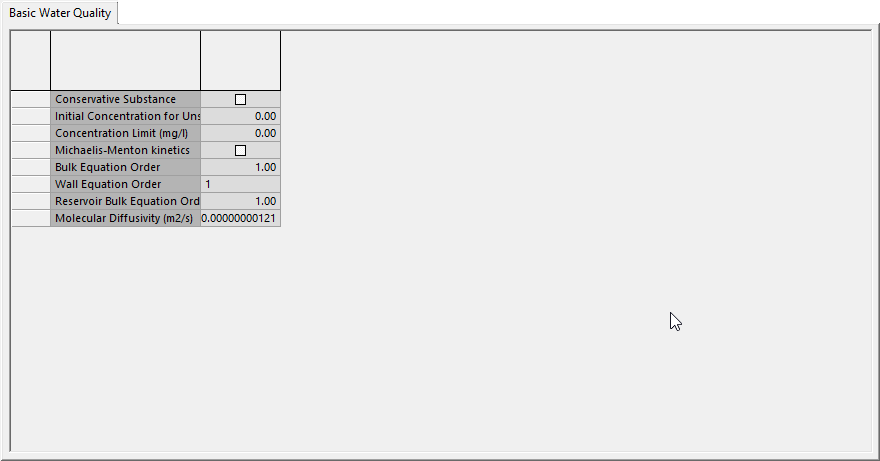

Scheda Qualità di base dell'acqua

Qui è possibile specificare le simulazioni della qualità dell'acqua di singole specie.

Parametro	Default	Descrizione
Sostanza conservativa	Deselezionata	Selezionare questa casella di controllo per modellare una sostanza conservativa: si presuppone che i coefficienti di massa e parete siano pari a zero. Lasciare questa casella deselezionata per modellare una sostanza non conservativa: i coefficienti di massa e parete definiti per le condotte vengono utilizzati per il calcolo dei valori di decadimento.
Concentrazione iniziale per nodi non impostati	0.00 mg/l	La concentrazione iniziale della sostanza sottoposta a test all'inizio della simulazione. Questo valore viene utilizzato per i nodi in corrispondenza dei quali non è stata impostata la concentrazione iniziale (modificabile nella pagina Profilo qualità dell'acqua del foglio delle proprietà del nodo). Nodi di base, nodi idranti e serbatoi Il valore indica una concentrazione iniziale. Questo valore verrà spazzato via nel tempo. Carico fisso, nodi di trasferimento e pozzi Questi nodi sono input per il sistema. La concentrazione iniziale rappresenta una concentrazione di input continua per il periodo della simulazione.
Concentrazione limite	0.00 mg/l	Concentrazione limite utilizzata nel calcolo delle equazioni della massa e della reazione del serbatoio. La concentrazione non può scendere al di sotto del valore limite in caso di decadimento del soluto e, viceversa, la concentrazione non può superare il valore limite in caso di crescita del soluto (cioè valori positivi del coefficiente di massa).
Cinetica di Michaelis-Menton	Deselezionata	Selezionare questa casella per utilizzare l'equazione della velocità di Michaelis-Menton durante il calcolo delle velocità di reazione. L'equazione produce un comportamento di primo ordine a basse concentrazioni e un comportamento di ordine zero a concentrazioni più elevate. Questa impostazione sostituisce l'ordine delle equazioni in blocco (applica un valore pari a -1). Questa impostazione non incide sull'ordine delle equazioni in blocco del serbatoio.
Ordine equazione in blocco	1	Ordine di reazione utilizzato nel calcolo della velocità di reazione della portata in blocco. Usare 0 per reazioni di ordine zero, 1 per reazioni di primo ordine, 2 per reazioni di secondo ordine e così via. Utilizzare un numero negativo per la cinetica di Michaelis-Menton. I valori sono compresi tra 0 e 1; il valore di default è 0.
Ordine equazione parete	1	Ordine di reazione utilizzato nel calcolo della velocità di reazione della parete della condotta. Le opzioni disponibili sono 1 per le reazioni di primo ordine o 0 per le reazioni a velocità costante. Per default, qualsiasi valore diverso da zero è 1.
Ordine equazione in blocco serbatoio	1	Ordine di reazione utilizzato nel calcolo della velocità di reazione di una sostanza con materiale in un serbatoio. Calcolato indipendentemente dall'ordine dell'equazione in blocco della condotta, ma le stesse limitazioni si applicano alla scelta dei valori.
Diffusività molecolare	1.21x10-9 m2/s	Diffusività molecolare della sostanza trasportata, utilizzata nel calcolo della velocità di reazione della parete della condotta.

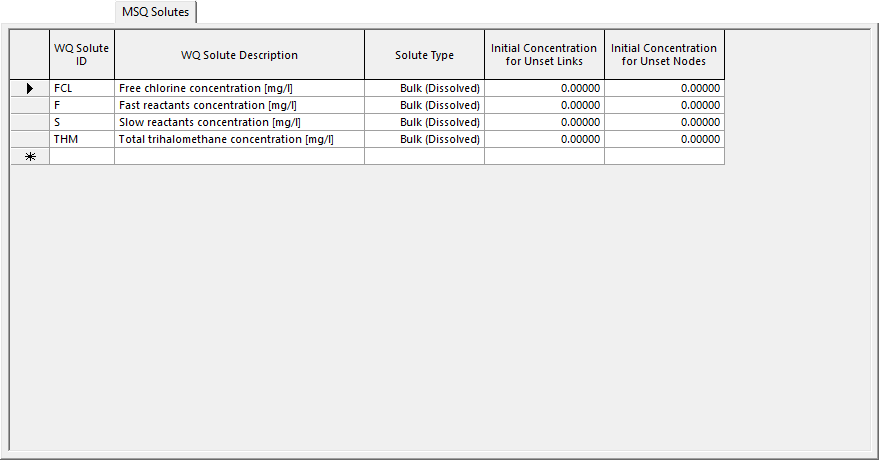

Scheda Soluti MSQ

In questa scheda viene definito un numero qualsiasi di soluti.

Elemento	Descrizione
WQ ID soluto	Gli ID soluto vengono utilizzati nei fogli delle proprietà e nei risultati. Tutti gli ID devono essere univoci all'interno di questa griglia. Nota: Se si definisce un soluto che termina in _EXP, all'apertura dei risultati il soluto verrà visualizzato come esposizione in ore. Viene preso tutto ciò che si trova prima di _EXP e viene aggiunto Esposizione. Nella finestra di dialogo Selezionare gli elementi da rappresentare nel grafico per, il soluto viene mostrato come elemento che è possibile selezionare per la rappresentazione nel grafico. È possibile impostare il tempo di esposizione su ore/minuti nella finestra di dialogo Opzioni - Pagina Unità. Per default, è impostato su ore.
WQ Descrizione soluto	La descrizione dell'ID del soluto di qualità dell'acqua.
Tipo di soluto	Consente di specificare se il soluto è presente nel liquido sfuso o sulle pareti della condotta.
Concentrazione iniziale per link non impostati	Le concentrazioni sono definite come segue: La concentrazione nelle condotte si trova nel corpo idrico e sulle pareti. La concentrazione nei serbatoi e nei nodi in generale si trova nel corpo idrico e i serbatoi e i nodi possono fornire fonti in entrata. Le concentrazioni iniziali possono essere impostate per: Tipi di serbatoi e nodi in generale, valori iniziali nella massa dell'acqua. Tipi di collegamento; vengono definite le concentrazioni iniziali per i soluti adsorbiti. Nota: Queste concentrazioni iniziali sono per "nodi non impostati" o "collegamenti non impostati". Si tratta di valori di default globali che è possibile sostituire per singoli oggetti Modello.
Concentrazione iniziale per nodi non impostati

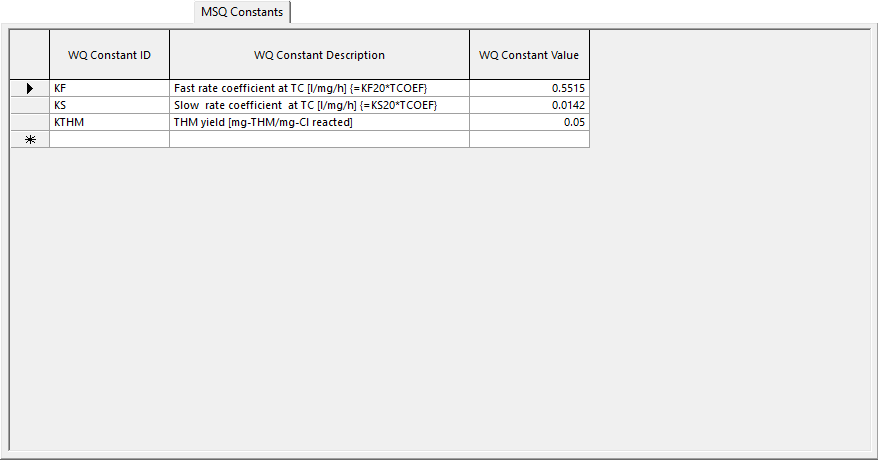

Scheda Costanti MSQ

Le costanti vengono utilizzate per rendere più leggibili le equazioni e sono facoltative.

È possibile definire un numero qualsiasi di ID costanti con valori numerici associati. Gli ID costanti vengono sostituiti dai valori numerici quando il motore agisce sulle equazioni.

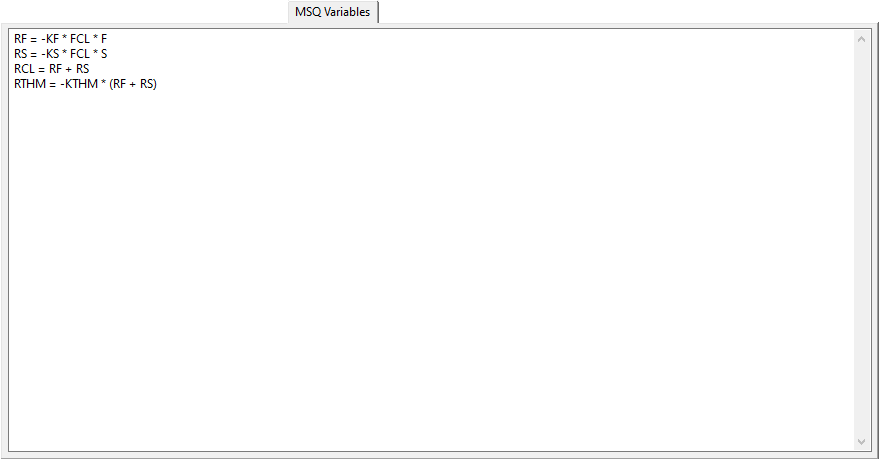

Scheda Variabili MSQ

Le variabili vengono utilizzate per rendere più leggibili le equazioni e sono facoltative.

Nell'editor di testo, vengono definiti gli ID delle variabili, uno per riga. Le variabili definiscono un'espressione combinando costanti, valori numerici, operatori algebrici e parole chiave riservate.

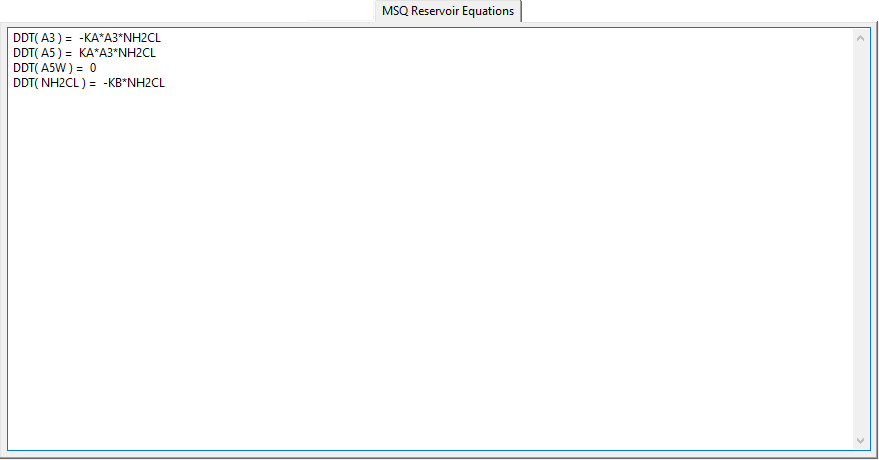

Scheda Equazioni serbatoio MSQ

In questa scheda viene definito il modo in cui i soluti cambiano nel tempo all'interno dei serbatoi.

Un soluto è definito per riga in questa casella di testo. In questa sezione vengono considerati solo i soluti disciolti (in massa).

Per ogni soluto, fornire un'equazione che definisce la modifica nel tempo. Questa può essere definita in uno dei due modi seguenti:

• Velocità di modifica, denominata "DDT (A5) = ...."
• Reazioni reversibili (cioè equilibri) designate come "A5 = ...". Questa opzione è progettata per le reazioni rapide.

L'equazione per ogni soluto è composta da numeri, operatori aritmetici, costanti, variabili e ID soluto.

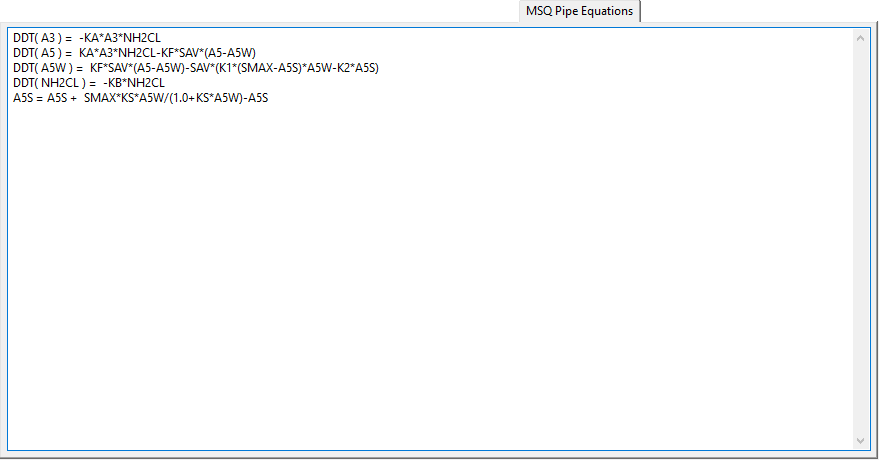

Scheda Equazioni condotta MSQ

In questa scheda viene definito il modo in cui i soluti cambiano nel tempo nelle condotte. Questa scheda riguarda le modifiche ai soluti adsorbiti e a quelli disciolti nella massa dell'acqua.

La costruzione delle equazioni per le condotte segue le stesse regole utilizzate per i serbatoi. L'unica eccezione è rappresentata dal fatto che le equazioni della condotta possono includere anche soluti adsorbiti.

Parole chiave e operatori per le schede Variabili MSQ ed Equazioni condotta MSQ

Parole chiave

Variabile	Nome	Unità (default)
DIAM	Diametro della condotta	m
LEN	Lunghezza della condotta.	m
SAV	Area della superficie della condotta per unità di volume	1/m
FLOW	Portata condotta	l/s
VEL	Velocità della condotta	m/s
RE	Numero di Reynolds
VSH	Velocità di taglio	m/s
DWF	Fattore di attrito Darcy Weisbach
CWK	Scabrezza Colebrook-White	mm
HWC	Coefficiente di Hazen Williams

Operatori

'('

')'

'**' e '^' sono forme alternative dell'operatore esponente

'*'

'/'

'+'

'-'

'='

Funzioni lato destro

SIN	COS( )	TAN	COT( )
ABS( )	SGN( )	SQRT( )	LOG	EXP( )
ASIN	ACOS( )	ATAN	ACOT( )
SINH	COSH	TANH	COTH( )
LOG10	STEP( )

Funzione lato sinistro

DDT()

Velocità di cambiamento del soluto
