Finestra di dialogo Selezionare gli elementi da rappresentare nel grafico

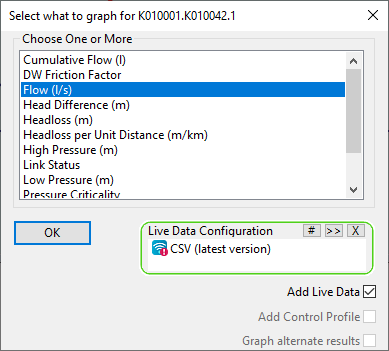

Questa finestra di dialogo offre una scelta di dati variabili nel tempo da rappresentare nel grafico. L'elenco verrà adeguato al tipo di oggetto di rete selezionato.

La finestra di dialogo viene visualizzata quando si utilizza lo strumento (Grafico) nella barra degli strumenti Strumenti per visualizzare i risultati della simulazione.

Elemento	Descrizione
Scegliere una o più opzioni	In questo riquadro vengono elencati gli attributi che è possibile rappresentare graficamente. L'elemento o gli elementi selezionati verranno rappresentati graficamente.
Configurazione dati Live	Se nella finestra attiva corrente sono associati dati live alla simulazione, questa casella verrà compilata automaticamente con la configurazione dei dati live associata. In alternativa, è possibile trascinare una configurazione di dati live nella casella di selezione o utilizzare il pulsante Sfoglia per aggiungerne una.
Aggiungi dati live	Consente di aggiungere un'ulteriore traccia che mostra i valori dei dati live provenienti da Punto dati live, Feed dati live o Feed composito dati live. Questa opzione è disponibile se l'oggetto di rete per il quale si sta creando un grafico dispone di dati live collegati validi e se è stato selezionato un attributo appropriato per la creazione del grafico. Suggerimento: Feed dati live e Feed composito dati live possono essere utilizzati direttamente senza dover prima creare un Punto dati live.
Aggiungi profilo di controllo	Consente di aggiungere un'ulteriore traccia che mostri i valori del profilo di controllo. Questa opzione è disponibile quando si creano grafici degli attributi di flusso, pressione o profondità per i seguenti oggetti: Nodi che hanno la funzione di nodi di controllo per: Stazione di pompaggio, dove la modalità di controllo = PROF Valvola, dove l'ID della modalità = PRV o PSV Stazione di pompaggio, dove la modalità di controllo = FLOW Valvola, dove l'ID della modalità = FRV
Risultati alternativi del grafico	Consente di creare grafici degli attributi per entrambe le simulazioni attualmente caricate nella finestra Planimetria. Se questa opzione non è selezionata, verranno rappresentati graficamente solo i risultati del primo gruppo di risultati della simulazione. Questa opzione è disponibile durante il confronto dei risultati in una planimetria.
OK	Consente di visualizzare la vista Grafico.
