Visualizzazione dei risultati GMR: rapporto griglia e Planimetria

La tabella di riepilogo della scheda Analisi della finestra di dialogo Configurazione simulazioni multiple generalizzate (GMR) può essere visualizzata come griglia o come tematismo nella Planimetria.

La tabella di riepilogo è un cubo di dati. La decisione è come aggregarli per la visualizzazione.

Nota: Se nella griglia dei risultati GMR sono presenti più di 250.000 righe, l'applicazione chiede se scaricare il resto dei dati e avverte che l'operazione potrebbe richiedere molto tempo.

Come visualizzare i risultati GMR:

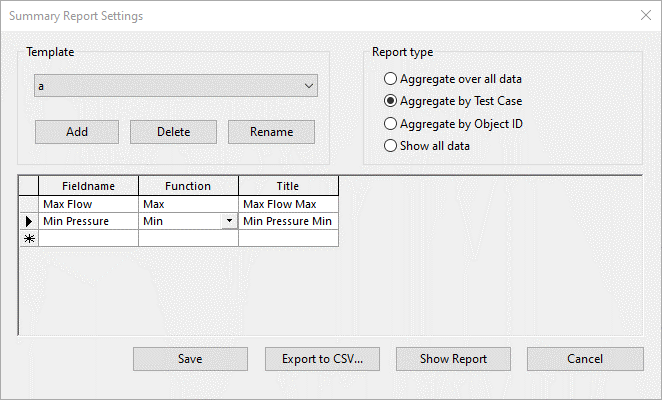

1. Fare clic con il pulsante destro del mouse sui risultati GMR e nel menu contestuale, selezionare Apri come > Impostazioni rapporto di riepilogo. Nell'immagine, i dati vengono aggregati tra i vari casi di test e i campi dei risultati "Portata massimo" e "Pressione minima" sono aggregati per fornire una portata massima e una pressione minima.



2. Fare clic su Salva per mantenere questi impostazioni. Tenere presente che è possibile modificare le impostazioni del rapporto ogni volta che è necessario; non occorre rieseguire le simulazioni. Inoltre, è possibile passare all'aggregazione per object_id per visualizzare una vista inversa dei risultati.

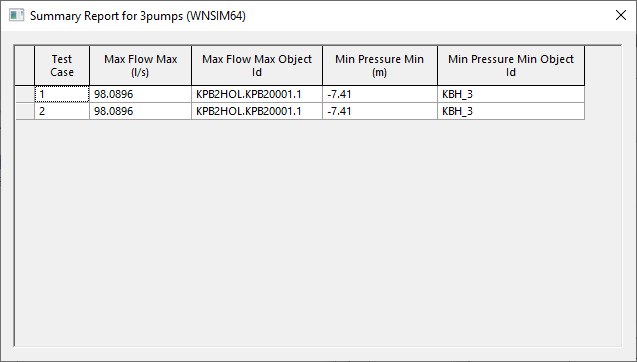

3. Nel menu contestuale, selezionare Apri come > Rapporto riepilogativo. Si ottiene così una griglia che elenca "Caso di test", "Portata massima" e "Pressione minima", come specificato nelle impostazioni del rapporto di riepilogo. Viene inoltre visualizzato l'ID oggetto corrispondente per la portata massima e la pressione minima.

   Nota: Se nella finestra di dialogo Impostazioni rapporto di riepilogo vengono impostati più rapporti, tutti verranno aperti in una nuova finestra.



4. Per visualizzare queste informazioni come un tematismo nella Planimetria, selezionare Apri come > Riepilogo nella planimetria per caricare i risultati in una Planimetria.

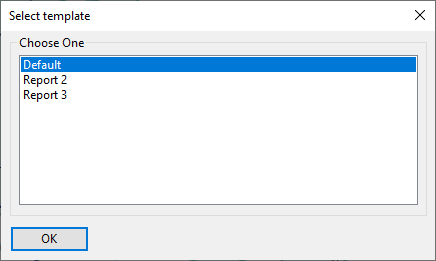

   1. Selezionare un rapporto nella finestra Seleziona template e fare clic su OK.

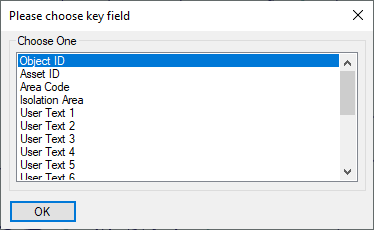

   2. Selezionare un campo chiave nella finestra Scegli campo chiave e fare clic su OK.

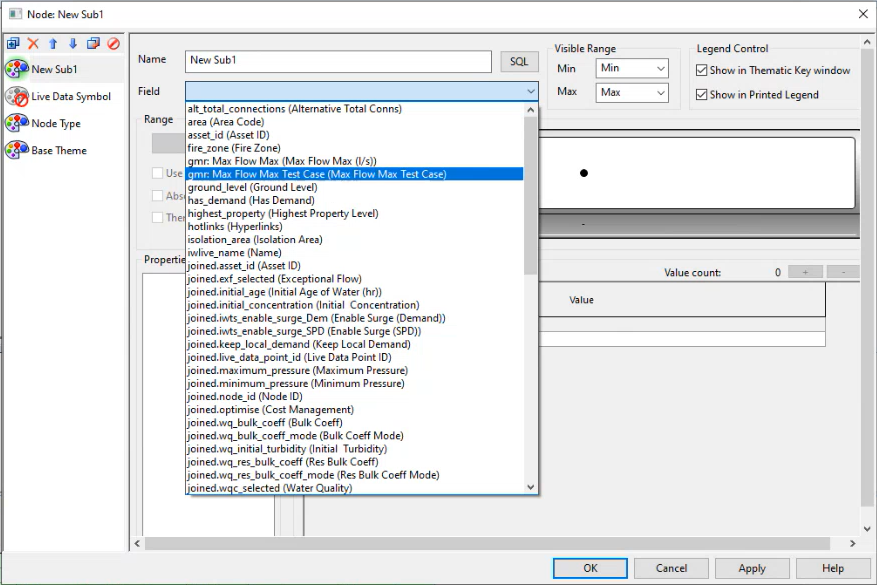

5. Passare all'editor Tematismi. Verranno visualizzati altri risultati disponibili per i tematismi, sempre preceduti da “gmr”. In questo caso sono disponibili "gmr: Max Flow Max" e "gmr: Max Flow Max Test Case" per l'assegnazione di tematismi.
