アセンブリ環境では、ビュー リプレゼンテーション、ポジション リプレゼンテーション、およびモデル状態は、通常、あらかじめデザインのニーズに合わせて準備されています。これらは、作成時に、または後からの編集時に、特定の図面ビューに関連付けることができます。

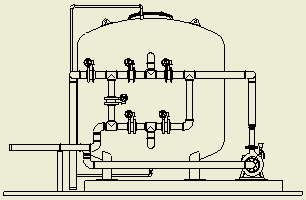

チューブ&パイプ図面を作成するには、標準の図面テンプレートを使用します。チューブ&パイプ アセンブリ全体または特定のルートと配管をドキュメント化するために、適切な図面ビューを作成し、適切な図面設定を使用して図面ビューに注釈を付けます。
[ファイル] [新規作成]をクリックします。
[開く]ダイアログ ボックスで図面テンプレートを選択します。たとえば、アクティブなチューブ&パイプの規格を含む、事前に定義した idw や dwg を選択します。**
図面環境がアクティブ化されます。
必要に応じて、[管理]タブ
[スタイルと規格]パネル
[スタイルおよび規格エディタ]コマンドを使用して、この図面ドキュメントの図面設定をカスタマイズします。たとえば、適切な列のプロパティをパーツ一覧の形式に対して選択し、グループ化キーを決定します。
リボンで、[ビューを配置]タブ
[作成]パネル
[ベース]の順にクリックします。アセンブリ ファイル、デザイン ビュー リプレゼンテーション、ポジション リプレゼンテーション、モデル状態リプレゼンテーション、該当する場合はアセンブリ メンバ、およびその他のオプションを選択します。
必要に応じて、適切な図面ビュー コマンドを使用して、必要に応じたその他のタイプの図面ビューを作成します。
モデル ブラウザでは、ベース ビューから作成された図面ビューは下側に配置されます。
1.作成した図面ビューを使用して、モデル ブラウザでベース ビューを右クリックし、[部品表]を選択します。
部品表エディタで、[構成]タブまたは[パーツのみ]タブをクリックし、[ビュー オプション]の横にある下矢印をクリックして、[部品表ビューを有効]を選択し、必要に応じて表示プロパティを編集します。
[構成された]タブまたは[パーツのみ]タブがアクティブな状態で、次のいずれかの操作を行います。
[部品表]テーブルでフィールド値をオーバーライドする
カスタム iProperty 列を追加する
[部品表]テーブルに、または[部品表]テーブルから、列を選択する
項目行に番号を付け直す
『エンジニア ノートブック』のノートに部品表を追加する
外部データベース、スプレッドシート、またはテキスト ファイルに部品表をエクスポートする
[完了]をクリックします。
[部品表]テーブルに対する変更は、スタティック フィールドを例外として、自動的にパーツ一覧に反映されます。
リボンで、[注釈]タブ
[表]パネル
[パーツ一覧]の順にクリックします。
部品表 ビューが有効にされていない場合、部品表 ビューを有効にするかどうかを確認するメッセージが表示されます。続行するには、[はい]をクリックします。
[パーツ一覧]ダイアログ ボックスで、グラフィックス ウィンドウで画面ビューを選択し、適切な部品表ビュー プロパティおよびテーブル ラップ プロパティを設定します。
[OK]をクリックし、適切な位置にパーツ一覧を配置します。
調整するには、パーツ一覧を右クリックし、[パーツ一覧を編集]を選択します。たとえば、パーツ一覧に対する追加列を選択するには、[列選択]コマンドを使用します。
パーツ一覧の形式を修正するには、パーツ一覧を右クリックし、[パーツ一覧 スタイルを編集]を選択します。
必要に応じて、パーツ一覧における変更をすべてアセンブリ グローバル部品表に保存する場合は、パーツ一覧を右クリックし、[品目オーバーライドを部品表に保存]をクリックします。
図面の[注釈]タブで、Inventor の通常の図面と同じ図面注釈コマンド セットを使用できます。たとえば、チューブ&パイプ コンポーネントを表すには、バルーンと記号を配置します。必要に応じて、[管理] [スタイルと規格]パネル
[スタイルおよび規格エディタ]を使用すれば、スタイルと形式をカスタマイズすることができます。
また、チューブ&パイプ スタイルで設定されている情報を参照し、その情報を使用して図面ビューに注釈を付けることができます。詳細については、「チューブ&パイプ スタイルでチューブ&パイプ図面を注記する」を参照してください。
