- リボンで、[ホーム]タブ
[機器]パネル [作成]の順にクリックします。
- [機器を作成]ドロップダウン リストで、機器クラス(例: 塔槽類)をクリックします。フライアウトで、[新規<機器タイプ>](例: [新規垂直型塔槽類])をクリックします。
注: ほとんどの機器タイプでは、垂直軸または水平軸上に作成される機器の部品を作成します。
- [追加]をクリックして、選択した機器タイプで使用できるシェイプを追加します。上矢印または下矢印を使用して、シェイプの位置を変更します。
- [概略]で、次の操作を行います。
- (オプション)タグを機器に割り当てるには、[タグ]ボックス内をクリックします。[タグを割り当て]ダイアログ ボックスの[タイプ]ボックスにタイプ(例: 塔槽類の場合は V)を入力します。[番号]ボックスに、一意の数値 ID を入力します。[割り当て]をクリックします。
- この機器の説明を割り当てるには、[部品仕様]ボックスに説明(例: 塔槽類 - カスタム)を入力します。
- 高さ(挿入位置から最初のシェイプの下部までの垂直の高さ)を割り当てるには、[高さ]ボックスに値を入力します。

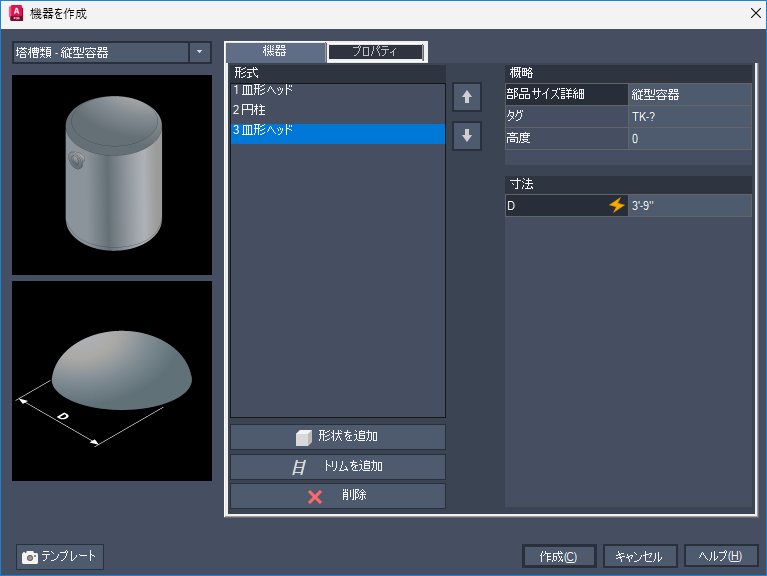

- [シェイプ]で、シェイプをクリックします。[寸法]に、寸法値を入力します。変更するシェイプの寸法ごとにこの手順を繰り返します。
注: シェイプをクリックしてその寸法を変更すると、シェイプおよびその寸法値がプレビュー イメージに表示されます。

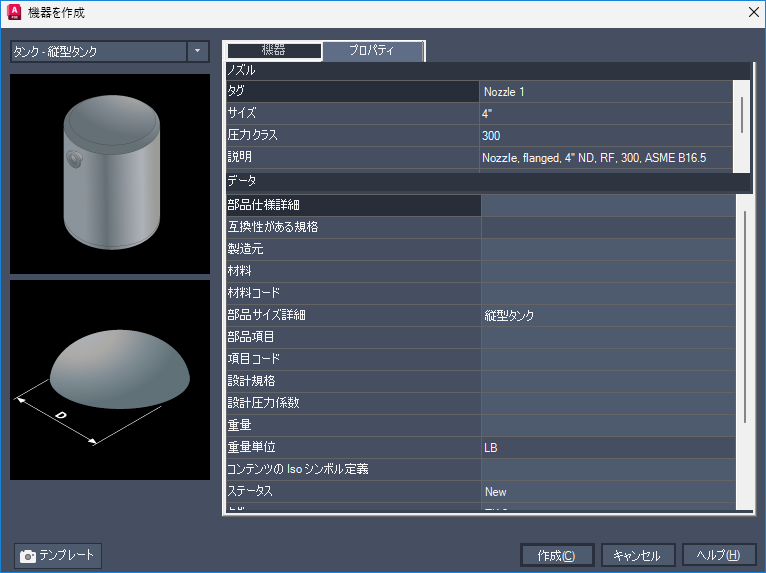

- [プロパティ]タブで、製造元、材料、サイズなど、項目の関連データを追加します。
- (オプション)この機器の部品およびそのデータを、他の機器部品のテンプレートとして使用するには、次の操作を行います。
- [テンプレート]をクリックします。
- ドロップダウン リストで、[現在の設定をテンプレートとして保存]をクリックします。
- [テンプレートを名前を付けて保存]ダイアログ ボックスで、このテンプレートを保存する場所にナビゲートします。[ファイル名]ボックスに、テンプレート名を入力します。[保存]をクリックします。
注: 機器テンプレートのファイル拡張子は .peqs です。
- [機器を作成]ダイアログ ボックスで、[作成]をクリックします。
- 作図領域で、クリックして機器モデルを配置するか、目的の挿入位置の座標を入力します。
- 機器モデルの方向を指定するには、次のいずれかを行います。
- モデルを目的の位置に向けるには、回転値を入力するか、コンパス ツールを使用します。[Enter]を押します。
- [Enter]を押して、既定の位置を受け入れます。move[移動]、rotate[回転]、または 3drotate[3D 回転]などの AutoCAD コマンドを使用して機器の位置をさらに細かく指定できます。
