テーマを操作する

InfoWorks WS Pro のテーマオプションを使用すると、データの特定の側面をグラフィカルに表示できます。

たとえば、ノードの標高に基づいて等高線マップを表示する、ネットワーク内の管の厚さを色別や異なるライン幅で表現する、管の粗度など他のパラメータを図示するといったことができます。また、ジオプランでのネットワークの表示方法を変更することもできます(シンボルとポップアップラベルの表示、リンク内の流量の方向を示す矢印の追加など)。

[ジオプランテーマ]ダイアログのタブを使用して、ノードとリンクのさまざまなパラメータを表示したり、すべてのタイプのテーマを同時にオンに切り替えたりできます。

テーマを作成および保存する

次の手順は、テーマの使用方法を示しています。

モデルグループウィンドウで[Newtown Network]を右クリックし、[開く]を選択して、ジオプランビューでネットワークを開きます。
まず、標高コンターを表示できます。

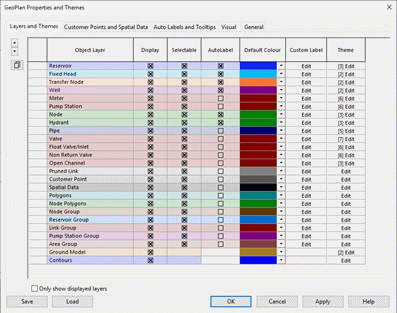

- ジオプランを右クリックし、[プロパティ & テーマ]を選択します。[ジオプランプロパティとテーマ]ダイアログが表示されます。
- [コンター]行で、[編集]([テーマ]列内)をクリックします。コンターのレイヤーテーマエディタが表示されます(コンターの基本テーマは編集できないため、サブテーマを作成する必要があります)。
- レイヤーテーマエディタの左側のパネルで、[新規追加]ボタンをクリックします。
- [名前]ボックスで、サブテーマの名前を追加します(例: 「標高コンター 1」)。これを行わないと、あまり意味が伝わらない名前が自動的に追加されます。
- [フィールド]ドロップダウンリストから[z (標高)]を選択します。基本的な 3 つの値スキームが示されます。
- [適用]をクリックして、ジオプランに適用された新しいテーマを確認します。
- [範囲テーマ]領域で、プラスボタンをクリックして値の数を 5 に増やします。
- [適用]をクリックして、ジオプランに適用された変更後のテーマを確認します。これで、最高点が南西にあることがわかります。
- [値]列の最大値については、隣のボックス([固定]列)に十字(x)を付けて、値を 200 に変更します。
- また、[値]列で[自動スケール]をクリックします。[適用]をクリックして、ジオプランに適用された変更後のテーマを確認します。
- [自動スケール]をもう一度クリックし、次に[適用]をもう一度クリックします。これを数回繰り返して、さまざまな値の分布がジオプランの標高コンターの表示にどのように影響するかを確認します。
- [OK]をクリックしてレイヤーテーマエディタを閉じますが、ジオプランは閉じないでください。
ジオプランを閉じるとテーマが破棄されるため、作成したばかりのテーマを保存する必要があります。
- [ジオプランプロパティとテーマ]ダイアログで、[保存]ボタンをクリックします。
- [保存オプション]ダイアログで、[データベースオブジェクトに保存]を選択したオプションのままにして、[OK]をクリックします。
- [名前を付けてテーマを保存]ダイアログで、[Newtown]ノードを展開し、[テーマグループ]セクションを選択します。
- [名前を付けてテーマを保存]ダイアログの上部にあるボックスに、テーマの名前(「保存済みのテーマ 1」など)を入力し、[保存]をクリックします。
- [保存するプロパティを選択]ダイアログで、[テーマ]ノードを展開して、作成したコンターテーマが保存されていることを確認してから、[OK]をクリックします。
- [OK]をクリックして、[ジオプランプロパティとテーマ]ダイアログを閉じます。
これで、保存したテーマをジオプランに適用できます。
- ジオプランを閉じて再度開きます。ジオプランがテーマなしで表示されます。
- モデルグループウィンドウの[テーマグループ]セクションで、前に保存したテーマをグラブしてジオプランにドラッグします。
- コンターテーマがジオプランに再適用されます。

(テーマキーウィンドウ)ツールバーボタンをクリックしてキーを表示します。テーマキーウィンドウの上部にあるバーをドラッグして、別のウィンドウにします。ウィンドウの下端をドラッグして、高さを増やします。テーマキーを含むウィンドウはドッキングウィンドウなので、新しい位置にドラッグしたり、サイズを変更したり、メインウィンドウの横に「ドッキング」したりできます。ジオプランシンボルなどのフィーチャのリストを表示するには、ボタンをクリックします。

テーマをオフにする

これは、[プロパティとテーマ]ダイアログ、またはテーマキーウィンドウを使用して実行できます。

[プロパティとテーマ]ダイアログを使用する:

[ジオプランプロパティとテーマ]ダイアログを開きます。
オフにするテーマのレイヤーテーマエディタを開きます(たとえば、コンターの[テーマ]列の[編集]をクリックします)。
左側のパネルでテーマを選択し、[有効/無効]ツールバーボタンをクリックします。
[適用]または[OK]をクリックします。

テーマキーウィンドウを使用する:

テーマキーウィンドウのリストからオフにするテーマを探します。
テーマ名を右クリックし、[有効]チェックボックスをオフにします。
テーマは、この方法で再度有効にすることもできます。
テーマをダブルクリックして、編集する[プロパティとテーマ]ダイアログを開きます。

個々のノードの標高を示すテーマの例:

[ジオプランプロパティとテーマ]ダイアログで、[ノード]のレイヤーテーマエディタをクリックします。
[新規追加]ツールバーボタンをクリックして、新しいサブテーマを作成します。
新しいサブテーマの名前を「Node Elevation」に変更します。
[フィールド]ドロップダウンリストから[z (標高)]を選択します。
[範囲テーマ]領域で、プラスボタンをクリックして値の数を 5 に増やします。
[適用]をクリックして、ジオプランに適用されたテーマを確認します。
[値]列の最大値については、隣のボックス([固定]列)に十字(x)を付けて、値を 200 に変更します。
また、[値]列で[自動スケール]をクリックします。[適用]をクリックして、ジオプランに適用された変更後のテーマを確認します。このテーマは、コンターテーマと一致する標高レベルを示します。ただし、この場合、色付けされるのはノードのみであり、ジオプランの背景ではありません。
ジオプランを閉じるとテーマは常に失われることに注意してください。テーマを将来使用するために保持するには、[ジオプランプロパティとテーマ]ダイアログの[保存]ボタンを使用してテーマを保存する必要があります。

ネットワーク上の管径の図の例:

[ジオプランプロパティとテーマ]ダイアログで、[管]のレイヤーテーマエディタをクリックします。
[新規追加]ツールバーボタンをクリックして、新しいサブテーマを作成します。
新しいサブテーマの名前を「Pipe Diameter」に変更します。
[フィールド]ドロップダウンリストから[diameter (直径)]を選択します。
[プロパティ]領域で選択されているプロパティは[ライン色]のみです。
[適用]をクリックして、デフォルト値がジオプランの管のライン色にどのように影響するかを確認します。
プラスボタンをクリックして値の数を 5 に増やします。
[ライン色]列で、[自動テーマ]をクリックします。
[適用]をクリックして、新しい値がジオプランの管のライン色にどのように影響するかを確認します。
[プロパティ]領域で、[ライン幅]ボックスをオンにします。別の列([ライン幅])が[範囲テーマ]グリッドにどのように追加されたかに注目してください。
グリッド内の最大値として、[ライン幅]列のドロップダウンリストから 10 を選択します。
[ライン幅]列で、[自動テーマ]をクリックします。ライン幅の値の範囲がどのように変化するかに注目してください。
[適用]をクリックして、新しいライン色と幅の値がジオプランの管の外観にどのように影響するかを確認します。ジオプランでは、さまざまな管径が異なる色とライン幅で表されます。
ジオプランを閉じるとテーマは常に失われることに注意してください。テーマを将来使用するために保持するには、[ジオプランプロパティとテーマ]ダイアログの[保存]ボタンを使用してテーマを保存する必要があります。

管粗度を示すテーマの例:

[管]のレイヤーテーマエディタで、既存のサブテーマをすべて無効にし(ハイライト表示して[有効/無効]ツールバーボタンを選択)、「Pipe Roughness」という名前の新しいサブテーマを作成します。
[フィールド]ドロップダウンリストから[k (CW - k)]を選択します。
[プロパティ]領域で、[ライン幅]をオンにします。[ライン色]は既にオンになっているはずです。
プラスボタンをクリックして値の数を 5 に増やします。
グリッド内の最大値として、[ライン幅]列のドロップダウンリストから 10 を選択し、[自動テーマ]をクリックします。
[適用]をクリックして、新しいライン色と幅の値がジオプランの管の外観にどのように影響するかを確認します。ジオプランでは、さまざまな管粗度がさまざまな色とライン幅で表されます。
ジオプランを閉じるとテーマは常に失われることに注意してください。テーマを将来使用するために保持するには、[ジオプランプロパティとテーマ]ダイアログの[保存]ボタンを使用してテーマを保存する必要があります。
