使用可能な消火水量シミュレーションの結果を、ノード グリッド ビューの結果バージョンでノード グリッドに、または個々のノードでの使用可能状況のグラフとして表示できます。

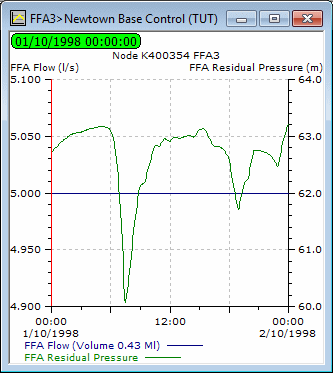

個々のノードのグラフ
個々のノードでグラフを表示するには、「ネットワーク オブジェクトのデータをグラフ表示する」の手順に従います。
消火水量シミュレーション結果を表示する場合、次の 2 つの追加結果フィールドがあります。
- FFA 流量: 維持されている消火水量。
- FFA 残余水圧: 消火水量の後の残余水圧が考慮されます。
同じ結果をグリッドに表示することもできます。
1 つのノードの結果をグラフ化

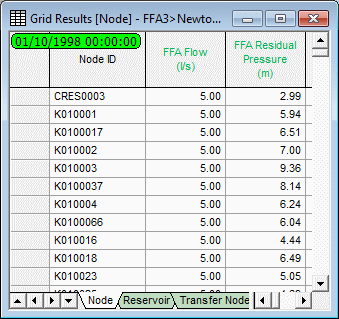

ノード結果グリッド
シミュレーションをリプレイする間にグリッド ビューで結果を表示できます。
ノード グリッドのノード グリッド ビューには、[FFA 流量]および[FFA 残余水圧]の結果フィールドがあります。これらは時系列フィールドであり、リプレイ中に値が変化するのがわかります。
ノード グリッド ビュー(結果バージョン)
その他の結果
ラベルの結果機能を使用して、ジオプラン ウィンドウでリプレイを表示しながら、個々のノードの時系列の消火水量結果を表示できます。
また、1 つのノードについて時系列の結果のスナップショットをノード プロパティ シートに表示することもできます。「プロパティ シート上の結果について」を参照してください。
顧客ポイントでの結果
ネットワーク内のすべての顧客ポイントには、[FFA 残余水圧]結果フィールドがあります。上記のように、個々の顧客ポイントのグラフを作成できます。
