[全体 UPC スクリプト]ビュー

[全体 UPC スクリプト]ビューは、コントロール データ セットの全体 UPC スクリプトを表示および編集するために使用します。

このビューを表示する方法は、次のとおりです。

UPC スクリプトの詳細については、「UPC スクリプト」のトピックを参照してください。

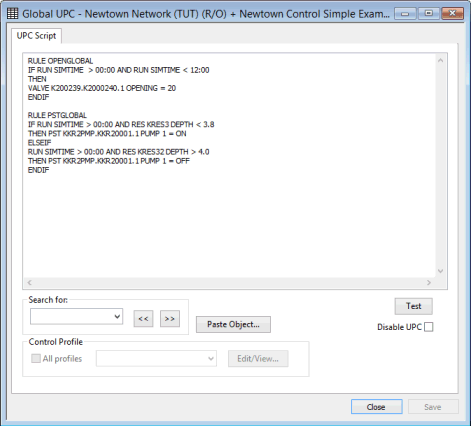

イメージを示します

フィールド 説明

[全体 UPC スクリプト]テキスト ボックス

現在のネットワーク オブジェクトに対する論理コントロールを記述する UPC スクリプトをテキスト ボックスに入力します。

[テスト]ボタン

全体 UPC スクリプトの検証を実行します。

[UPC スクリプト診断]ページが表示されます。スクリプト内のエラーに関する情報は、このページに表示されます。

テキスト検索編集フィールドとボタン

テキスト検索編集フィールドに検索語句を入力し、 ボタンを使用して、UPC スクリプトを前後に検索します。

テキスト検索フィールドには、最後に入力した 10 個の検索語句が記憶されます。

[オブジェクトを貼り付け]ボタン

[オブジェクトを貼り付け] ボタンをクリックして、ネットワーク オブジェクトと属性を選択し、カーソル位置の UPC スクリプトに貼り付けます。

  • [オブジェクトを貼り付ける] ボタンをクリックして[ネットワーク オブジェクトを検索]ダイアログを表示します。
  • [ネットワーク オブジェクトを検索]ダイアログで、貼り付けるオブジェクトを選択し、 [選択と検索] ボタンをクリックします。[オブジェクトを貼り付け]ダイアログが表示されます。
  • [オブジェクトを貼り付け]ダイアログで、 [属性を追加:] ドロップダウン リストから属性を選択し、貼り付ける文字に属性を追加します。
  • [OK]をクリックすると、 [UPC スクリプトに貼り付けるテキスト:] ボックス内のテキストが、現在の UPC スクリプトのカーソル位置に追加されます。
[UPC を無視]チェックボックス

既定では、 [UPC を無視] チェックボックスの設定はオフになっています。

シミュレーション中に全体 UPC スクリプトで定義されたコントロールを無視するには、 [UPC を無視] チェックボックスをオンにします。

コントロール プロファイル

バルブまたはポンプのコントロール プロファイル プロパティ シートが表示され、必要に応じて編集できます。

既定では、現在のネットワークに定義されているすべてのコントロール プロファイルをドロップダウン リストに含めるために [全プロファイル] ボックスがオンになっています。現在の UPC スクリプトに含まれているプロファイルのみにリストを制限するには、このチェックボックスをオフにします。

ドロップダウン リストからコントロール プロファイルの必要な名前を選択し、 [編集/表示] ボタンをクリックして、選択したプロファイルのプロパティ シートを表示します。
