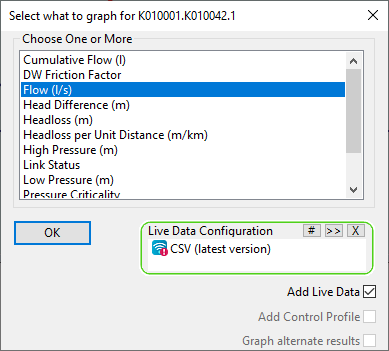

[グラフ化対象を選択]ダイアログ

このダイアログでは、グラフ表示する時系列データを選択できます。リストは、選択したネットワーク オブジェクトのタイプに適したものになります。

このダイアログは、[ツール]ツールバーの (グラフ)ツールを使用してシミュレーション結果を表示する場合に表示されます。

項目	説明
1 つまたは複数を選択	グラフ表示できる属性をリストします。選択したアイテムがグラフ表示されます。
ライブ データ コンフィギュレーション	現在のアクティブ ウィンドウでシミュレーションにライブ データが関連付けられている場合、このボックスには、関連付けられているライブ データ コンフィギュレーションが自動的に入力されます。 または、ライブ データ コンフィギュレーションを選択ボックスにドラッグ アンド ドロップするか、[参照]ボタンを使用して追加することもできます。
ライブ データの追加	ライブ データ ポイント、ライブ データ ソースまたはライブ データ合成データ ソースからのライブ データ値を示すトレースを追加します。 グラフを作成しているネットワーク オブジェクトに有効なライブ データがリンクされており、グラフ作成に適切な属性が選択されている場合に使用できます。 ヒント: ライブ データ フィードおよびライブ データ合成データ ソースは、最初にライブ データ ポイントを作成しなくても直接使用できます。
コントロール プロファイルを追加	コントロール プロファイル値を示すトレースを追加します。 次のオブジェクトの流量、水圧、または水深属性をグラフ表示する場合に使用できます。 次のコントロール ノードであるノード: ポンプ場(コントロール モード = PROF) バルブ(モード ID = PRV または PSV) ポンプ場(コントロール モード = FLOW) バルブ(モード ID = FRV)
他の結果をグラフ表示	ジオプラン ウィンドウに現在読み込まれている両方のシミュレーションの属性をグラフ表示します。 このオプションをオフにすると、シミュレーション結果の最初のセットの結果のみがグラフ表示されます。 ジオプランで結果を比較する場合に使用できます。
OK	グラフ ビューを表示します。
