GMR 結果を表示する: グリッド レポートとジオプラン

汎用マルチ ラン(GMR)設定ダイアログの[分析]タブのサマリー テーブルは、ジオプランのグリッドまたはテーマとして表示できます。

サマリー テーブルはデータ キューブです。決定することは、表示のためにどのように集約するかです。

注: GMR 結果グリッドに 250,000 行を超える行がある場合、アプリケーションは残りのデータをダウンロードするかどうかを尋ね、長い時間がかかる可能性があることを警告します。

GMR 結果を表示するには:

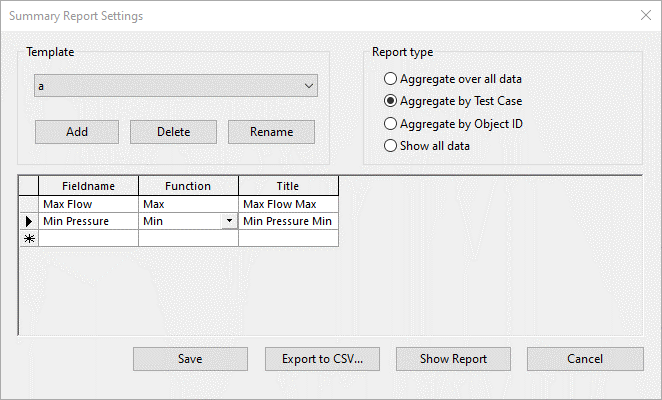

1. GMR 結果を右クリックします。コンテキスト メニューから [名前を付けて開く] > [サマリー レポートの設定]を選択します。この図では、データがテスト ケース全体で集約され、結果フィールド[最大流量]と[最小水圧]が集約されて、最大流量と最小水圧が示されます。



2. これらの設定を保持するには、[保存]をクリックします。必要に応じて何度でもレポート設定を変更できることに注意してください。シミュレーションを再実行する必要はありません。また、結果の逆のビューを表示するために、object_id 全体の集約に切り替えることもできます。

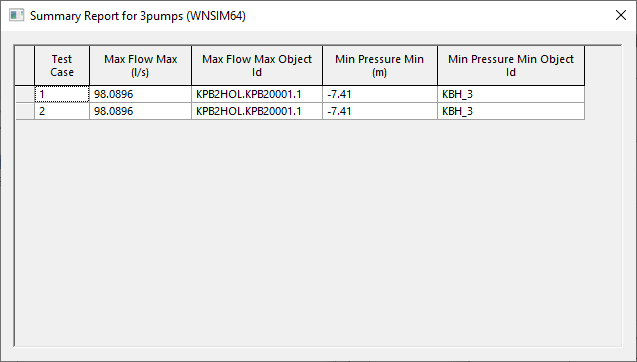

3. コンテキスト メニューから、[名前を付けて開く] > [サマリー レポート]を選択します。これにより、サマリー レポートの設定で指定されているように、[テスト ケース]、[最大流量最大]、[最小水圧最小]がリストされたグリッドが表示されます。また、最大流量と最小水圧に対応するオブジェクト ID も表示されます。

   注: [サマリー レポートの設定]ダイアログで複数のレポートが設定されている場合、これらのレポートはすべて新しいウィンドウで開きます。



4. この情報をジオプランのテーマとして表示するには、[名前を付けて開く] > [ジオプランのサマリー]を選択して、結果をジオプランに読み込みます。

   1. [テンプレートを選択]ウィンドウでレポートを選択し、[OK]をクリックします。



   2. [キー フィールドを選択してください]ウィンドウでキー フィールドを選択し、[OK]をクリックします。

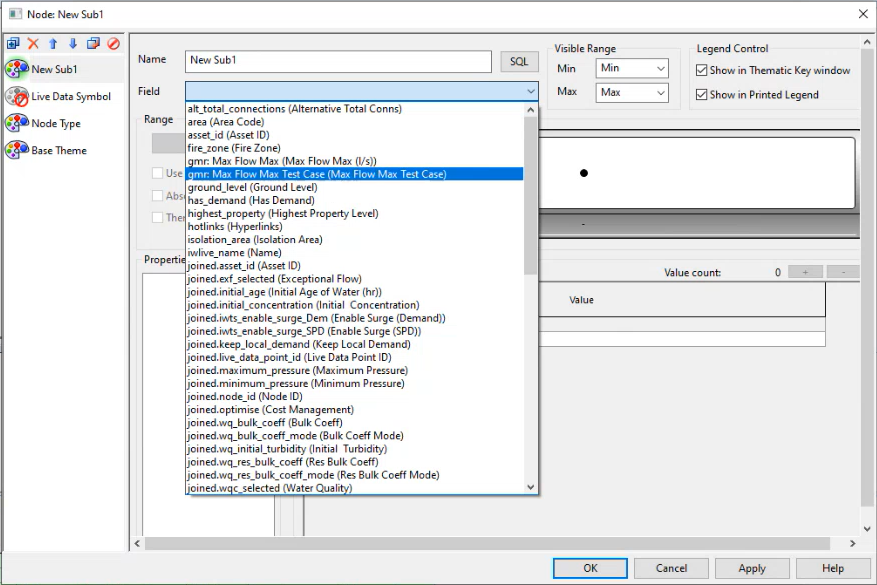

5. テーマ エディタに移動します。テーマ設定に使用できる追加の結果(常に「gmr」という接頭辞が付きます)が表示されます。この場合、テーマ設定に「gmr: Max Flow Max」と「gmr: Max Flow Max Test Case」を使用できます。
