플랜지 특성 패널 참조
판금 면, 절곡부 및 기타 매개변수를 면의 모서리 또는 모서리 루프에 추가하여 플랜지를 정의합니다.
새로운 기능: 2021, 2025
플랜지 특성 패널이 활성 판금 스타일의 기본 설정으로 채워집니다. 플랜지별 또는 플랜지 세트에서 이러한 설정을 재지정할 수 있습니다. 특성 패널은 최적화된 워크플로우를 제공합니다.
특성 패널에 대해 자세히 알아보려면 다음 항목을 참고하십시오.
액세스
리본: 판금 탭
작성 패널 플랜지
플랜지 특성 패널
모서리, 각도, 반지름, 높이, 높이를 측정할 기준, 배치, 모서리를 기준으로 절곡부의 위치 및 절곡부 및 구석 처리를 지정합니다.
플랜지 이름
기본 이름이 제공되지만 플랜지 이름을 두 번 클릭하여 편집하고 변경할 수 있습니다.
고급 설정
오른쪽 위의 메뉴는 플랜지 워크플로우에 상대적인 명령을 제공합니다.
활성 사전 설정
사용 중인 명명된 사전 설정을 표시하고 사용자가 작성한 모든 플랜지 사전 설정에 액세스할 수 있도록 합니다. _사전 설정 없음_이 표시되면 특성 패널 필드가 마지막으로 사용된 값으로 채워집니다.
사전 설정 추가
현재 특성 패널 설정을 사용하여 사용자 사전 설정을 작성합니다. 이 사전 설정은 판금 플랜지를 작성할 때 사용할 수 있습니다.
사전 설정
사전 설정 리스트 및 사전 설정이 표시되는 순서를 제어할 수 있습니다.

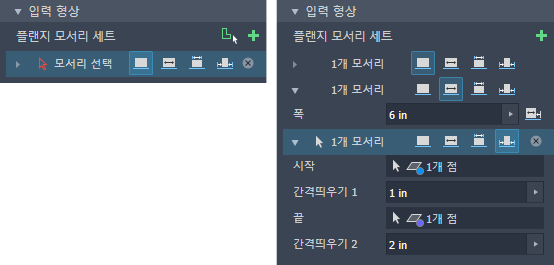

입력 형상 그룹
플랜지 모서리 세트
플랜지 피쳐를 구성하는 하나 이상의 플랜지 집합입니다. 선택한 모서리는 인접할 필요가 없습니다.
모서리 세트 추가 모서리 세트를 추가하여 다른 옵션으로 플랜지를 작성합니다. 모서리 세트를 확장하여 세트의 개별 모서리 및 해당 옵션에 액세스합니다.
모서리 선택기 기본적으로 명령이 시작될 때 모서리 선택이 활성화됩니다. 모서리 선택을 삭제하고 선택기를 재설정하려면 행의 오른쪽 끝에 있는 X를 클릭한 다음 다른 모서리를 선택합니다. 선택기는 현재 세트에 모서리를 추가합니다.
모서리 루프 모서리를 클릭하여 면을 형성하는 연속하는 직선 모서리를 모두 선택합니다. 특성은 모서리 세트의 모든 모서리에 적용됩니다.
모서리 옵션
모서리
선택한 모서리의 전체 길이에 매개변수를 적용합니다.
폭(범위)
선택한 모서리에 매개변수를 적용합니다. 모서리에서 플랜지 폭은 모서리 중심에서 동일하게 분산됩니다.
폭
플랜지 폭을 지정합니다.
간격띄우기
선택한 수직 면 또는 평면에서 지정된 거리에 있는 선택한 모서리를 따라 플랜지를 시작할 수 있습니다.
- 다음 위치에서 간격띄우기: 플랜지 모서리에 수직인 면을 선택합니다.
- 간격띄우기 거리:선택한 간격띄우기 면으로부터의 거리를 지정합니다.
방향 반전: 간격띄우기 방향을 반전합니다.
사이
플랜지 폭은 시작과 끝 입력 사이에 있는 선택한 모서리의 부분에 의해 정의됩니다.
- 시작: 플랜지가 시작되는 면 또는 평면입니다.
- 끝: 플랜지가 끝나는 면 또는 평면입니다.
간격띄우기
플랜지 폭은 모서리의 각 끝에서 간격띄우기로 정의됩니다.
- 시작: 시작 간격띄우기가 측정되는 면 또는 평면입니다.
- 간격띄우기 1: 시작 입력 간격띄우기 거리를 지정합니다.
- 끝: 끝 간격띄우기가 측정되는 면 또는 평면입니다.
- 간격띄우기 2: 끝 입력 간격띄우기 거리를 지정합니다.
높이 폭
플랜지 높이를 특정 거리로 정의할지 또는 지정 면까지 형상을 선택하여 정의할지 지정합니다.
거리
거리에는 플랜지 높이 값, 플랜지 높이 측정 방법, 플랜지 방향 및 측정 방법이 포함됩니다. 높이 측정을 지정하는 두 가지 방법은 플랜지 면에 정렬되거나 기준 면에 직각입니다.
정렬(기본값)
플랜지 높이는 플랜지 각도에 평행하게 측정됩니다.
직교
플랜지 높이는 기준 평면에 수직으로 측정됩니다.

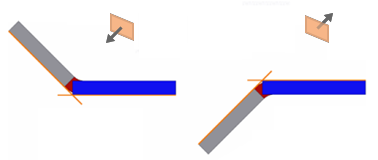

방향
거리와 함께 사용하여 플랜지가 배치되는 기준 면의 측면을 지정합니다.
기본값
플랜지는 선택한 모서리가 있는 쪽으로 구부러집니다.
반전
플랜지는 선택한 모서리의 반대쪽 면을 향해 구부러집니다.
측정
거리와 함께 사용하여 측정 방법을 정의합니다.
외부 면
두 개의 외부 면 교차로부터 플랜지 높이를 측정합니다.
내부 면
내부 면 교차로부터 플랜지 높이를 측정합니다.

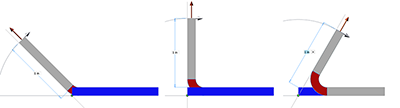

선택한 모서리
선택한 모서리에서 플랜지 면까지의 플랜지 높이를 측정합니다.
접하는 평면
플랜지 면에 평행하고 절곡부에 접하는 플랜지 높이를 측정합니다.
지정 면까지
선택한 점을 기준으로 플랜지 높이를 정의합니다.
거리
거리 입력으로 꼭지점(점)을 선택합니다. 플랜지가 연장되어 점이 놓여 있는 면 또는 평면의 점을 지정된 각도로 교차합니다.
간격띄우기
참조점에서 플랜지 끝 면 위치까지의 거리를 지정합니다.
지정 면까지 옵션은 다음 방법을 사용하여 종료점을 계산합니다.
- 간격띄우기
- 참조 점
- 계산된 거리
- 기준 평면에 평행한 평면
- 기준 평면
각도 및 배치
각도 값이 정의되는 방법, 플랜지의 배치 및 위치를 지정합니다.
각도(값별)
선택한 모서리를 포함하는 면을 기준으로 플랜지의 각도를 정의합니다. 이 필드에는 숫자 항목, 공식, 매개변수 또는 측정 값을 입력할 수 있습니다.
참조별
일치시킬 플랜지의 각도를 선택한 면 또는 평면과 동일 평면에 있도록 정의합니다.
배치
플랜지 평면의 위치를 기준으로 플랜지를 배치하는 방법을 지정합니다.
위치
재질이 할당되는 플랜지 평면의 측면을 지정합니다. 다음 그림은 위치 옵션을 기준으로 배치를 보여줍니다.

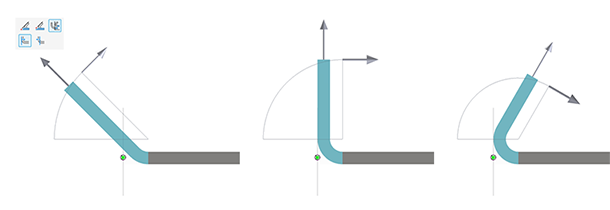

평면을 통과하는 외부 면

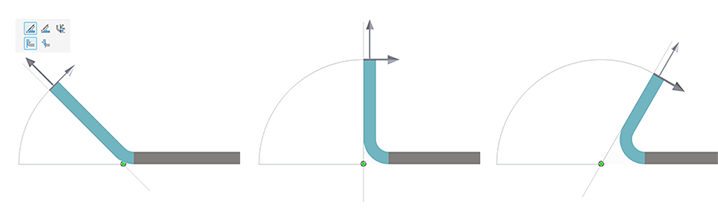

파트너 모서리를 통과하는 평면

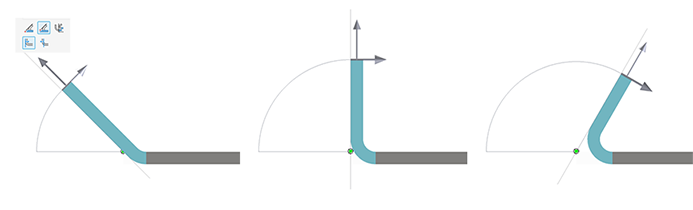

선택한 모서리를 통과하는 평면
측면에 접하는 평면

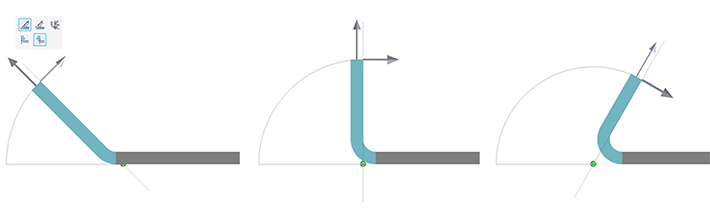

평면을 통과하는 내부 면
파트너 모서리를 통과하는 평면

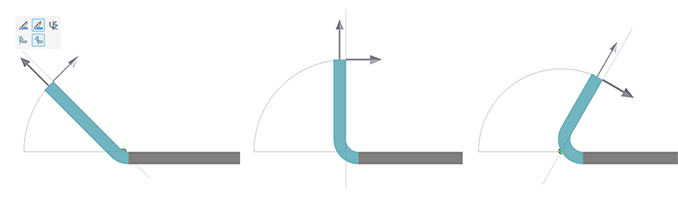

선택한 모서리를 통과하는 평면

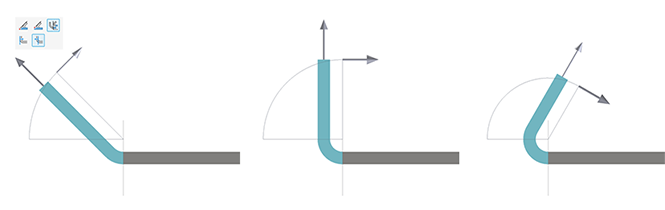

측면에 접하는 평면
절곡부 특성
절곡부 반지름
선택한 모서리를 포함하는 면과 플랜지 사이의 절곡부 반지름을 정의합니다. 기본값은 판금 스타일 대화상자에 정의된 BendRadius 시스템 매개변수로 지정됩니다. 이 필드에는 숫자 항목, 공식, 매개변수 또는 측정 값을 입력할 수 있습니다.
전개 규칙
접힌 판금 부품에서 플랫 패턴을 작성하는 데 사용되는 방법을 지정합니다. 판금 전개 규칙은 스타일 편집기에서 정의됩니다. 자세한 내용은 판금 전개 규칙을 추가, 편집 또는 동기화하려면을 참고하십시오.
릴리프 쉐이프
기본값(스타일별) 판금 스타일에 정의되어 있습니다. 기본값을 변경하려면 스타일을 수정합니다. 다음 모양 중 하나를 선택하여 기본 방법을 수정할 수 있습니다.
찢어짐
재질 실패로 인해 발생한 사용 가능한 절곡부 릴리프로서, 견고한 절곡부가 필요한 경우 특정 재질을 사용할 때 일반적입니다. 그림에서 C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이 매개변수는 이 값을 정의합니다.
라운드
반원으로 끝나는 절단부에 의해 정의된 절곡부 릴리프 쉐이프로서, 레이저 절단 기술을 사용하는 경우 종종 생성됩니다. 다음 그림에서 A는 절곡부 릴리프 폭(지름)을, B는 변형 영역을 벗어나는 지름 접점까지의 절곡부 릴리프 깊이를, C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이러한 매개변수 각각은 절곡부 릴리프 기본값을 정의합니다.
직선
사각형 구석으로 정의된 절곡부 릴리프 쉐이프입니다. 수동 공장 상황에서는 일반적이며 종종 톱 자국에 의해 생성됩니다. 다음 그림에서 A는 절곡부 릴리프 폭을, B는 변형 영역을 벗어나는 절곡부 릴리프 깊이를, C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이러한 매개변수 각각은 절곡부 릴리프 기본값을 정의합니다.
절곡부 변이
절곡부의 플랫 패턴을 보여 주는 조건을 정의합니다. 접힌 모형은 변환 유형 없음(자르기를 제외한 모든 변환 유형에 해당)을 표시하거나 유형 자르기가 선택된 유형인 경우 이를 표시합니다. 다음 이미지에서는 이 접힌 모형의 변이 유형을 보여줍니다.
없음
형상에 따라 선택한 절곡부에서 만나는 두 면의 모서리 사이에 스플라인이 그려집니다.
교차
절곡부 피쳐의 모서리와 교차하는 절곡부 영역의 모서리로부터 직선이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
직선
절곡부 피쳐의 모서리와 교차하는 절곡부 영역의 모서리로부터 직선이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
호
절곡부 피쳐의 모서리와 교차하는 절곡부 영역의 모서리로부터 직선이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
절곡부로 자르기
이 변이 유형은 접힌 모형에 표시되며 절곡부 피쳐에 직각인 절곡부 영역까지 절단부가 생성됩니다. 다음 왼쪽 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 오른쪽에 표시된 접힌 모형에 대한 플랫 패턴입니다.
구석 기본값
판금 스타일에서 구석 기본값이 지정됩니다. 동일한 피쳐에서 둘 이상의 플랜지를 작성하는 경우 구석 기본값을 사용할 수 있습니다. 이를 통해 플랜지 요구 사항이 하나의 패스로 완전히 정의되는 원활한 워크플로우가 가능합니다. 특정 구석 처리가 필요한 개별적으로 작성된 플랜지의 경우 구석 이음매 명령을 사용합니다.

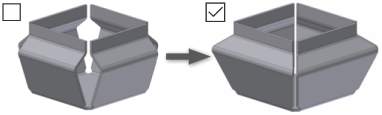

자동 마이터
자동 마이터는 절곡부 각도가 90도보다 큰 단일 작업 중에 둘 이상의 플랜지 모서리를 작성 또는 편집하면서 인접한 플랜지 모서리 사이에 자동으로 재질을 연장합니다. 옵션을 선택하여 플랜지를 자동으로 연장하여 구석 간격을 작성하도록 합니다.
마이터 간격
마이터된 구석을 작성할 때 사용되는 간격 폭을 지정합니다. 기본값은 판금 스타일에 정의된 간격 크기입니다.
모서리 모양
기본값(스타일별)
기본값은 판금 스타일에 정의됩니다. 기본값을 변경하려면 스타일을 수정합니다.
라운드
교차 절곡부 선의 교차점 중심에 있는 원형 절단부입니다.
접선 마이터된 모서리에 접하는 원형 절단부입니다.
꼭지점 원주가 공유 면 접점과 교차하는 원형 절단부입니다.
사각형
교차 절곡부 선의 교차점 중심에 있는 사각형 절단부입니다.
꼭지점 구석이 공유 면 접촉 점과 교차하는 사각형 절단부입니다.
찢어짐
플랜지 모서리를 교차지점까지 확장합니다. 릴리프가 없으며, 접힌 모형의 절곡부 영역 전체에 재질 실패(찢어짐)를 허용합니다.
절곡부로 자르기
영역 선으로 경계를 이루는 폴리곤 절단부입니다.
선형 용접
내부 절곡부 영역 선의 교차지점에서 플랜지 외부 절곡부 영역 선과 플랜지 모서리의 교차지점까지 정의된 v쉐이프 절단부입니다. 최소 릴리프는 후속 용접 작업으로 구석을 닫을 수 있도록 허용합니다.
호 용접
마이터 간격 값과 동일한 플랫 간격에 접근하는 절곡부 영역에 있는 외부 모서리의 플랜지 모서리에 접하는 곡선입니다. 릴리프 길이를 따라 같은 거리에 있는 플랜지 간 간격은 후속 호 용접에 적합합니다.
레이저 용접
마이터 간격 값과 동일한 접하는 호에 접근하는 절곡부 영역에 있는 외부 모서리의 플랜지 모서리에 접하는 곡선입니다. 릴리프 길이를 따라 같은 거리에 있는 플랜지 간 간격은 후속 레이저 용접에 적합합니다.
구석 릴리프
기본값(스타일별)
기본값은 판금 스타일에 정의됩니다. 기본값을 변경하려면 스타일을 수정합니다.
대체 없음
형상을 플랫 패턴에서 모델링된 것처럼 대체하지 않습니다.
교차
플랜지 모서리를 연장하고 교차합니다.
전체 라운드
플랜지 모서리를 교차지점까지 확장한 다음 절곡부 영역 접선에 접하도록 모깎기를 배치합니다. 반지름은 반지름이 있는 둥근 모깎기 옵션을 사용하여 생성된 것보다 큽니다.
반지름이 있는 라운드
플랜지 모서리를 교차지점까지 확장한 다음 지정된 크기의 접선 모깎기를 배치합니다. 반지름은 전체 둥근 모깎기 옵션을 사용하여 생성된 것보다 작습니다.

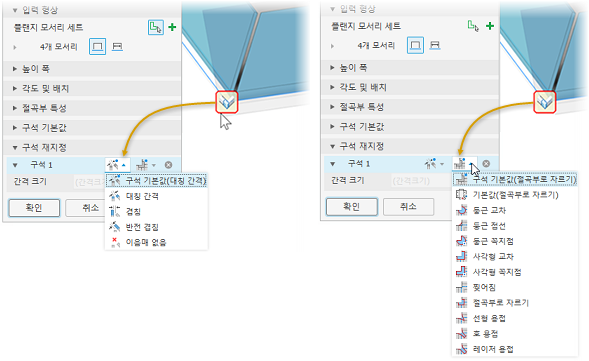

구석 재지정
플랜지 피쳐가 둘 이상의 플랜지로 구성된 경우 선택한 각 구석에 대해 릴리프 및 쉐이프 옵션을 재지정할 수 있습니다.
구석 #
선택한 피쳐에 포함된 구석을 고유하게 식별합니다.
릴리프 재지정
선택한 구석에 대한 구석 릴리프 유형만 제공합니다. 드롭다운 리스트를 사용하여 원하는 릴리프 조건을 선택합니다.
- 구석 기본값: 기본값은 판금 스타일에 정의되며 관련 아이콘을 표시합니다. 기본값을 변경하려면 스타일을 수정합니다. 다음 조건 중 하나를 선택하여 기본 방법을 수정할 수 있습니다.
대칭 간격: 두 모서리의 플랜지 면을 연장하여 등거리 간격을 작성합니다.
겹침: 첫 번째 선택한 모서리의 플랜지 면을 두 번째 선택한 모서리의 외부 면까지 연장합니다.
반전 겹침:두 번째 선택한 모서리의 플랜지 면을 첫 번째 선택한 모서리의 외부 면까지 연장합니다.
이음매 없음
쉐이프 재지정
선택한 구석에 대한 구석 쉐이프 유형만 제공합니다. 드롭다운 리스트에서 원하는 쉐이프를 선택합니다. 구석 쉐이프 리스트는 위에 요약되어 있습니다.
간격 크기
선택한 구석의 간격 크기를 설정합니다. 판금 스타일에 정의된 기본 크기를 사용합니다. 오른쪽에 있는 아이콘을 클릭하여 기본값을 재지정합니다.
릴리프 크기
선택한 구석의 릴리프 크기를 설정합니다. 판금 스타일에 정의된 기본 크기를 사용합니다. 오른쪽에 있는 아이콘을 클릭하여 기본값을 재지정합니다.
