판금에서 플랜지로 작업하려면

플랜지는 모서리 또는 루프를 따르거나 기존 면과 동일할 수 있습니다.

새로운 기능: 2025

면이 병합되면 간격띄우기 평면을 사용하여 플랜지를 정의합니다.

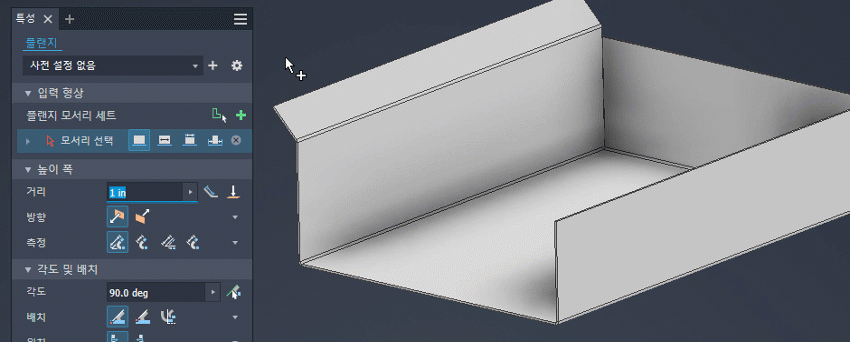

모서리 또는 모서리 루프를 따라 플랜지 작성

지정된 각도로 기존 판금 면에 연결된 판금 면 및 절곡부를 추가할 수 있습니다. 플랜지를 작성할 때 기본 매개변수, 마지막으로 사용된 값 또는 사전 설정을 사용하여 선택한 모서리를 따라 플랜지가 미리 표시됩니다.

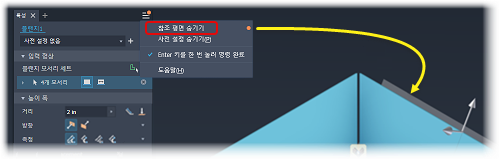

• 플랜지 작성 프로세스 중에 전환 참조 평면을 표시하지 않으려면 화면표시 기본 설정을 변경할 수 있습니다. 특성 패널 고급 설정 메뉴(오른쪽 위)를 클릭하고 참조 평면 숨기기를 선택합니다.



• 입력 필드 위에 커서를 놓으면 매개변수와 해당 값을 볼 수 있습니다.

1. 리본에서 판금 탭 작성 패널 플랜지 를 클릭합니다.

2. (선택 사항) 이전 플랜지 피쳐에서 작성한 사전 설정을 사용합니다.

3. 플랜지 모서리 세트의 입력 형상 그룹에서 다음 중 하나를 수행합니다.

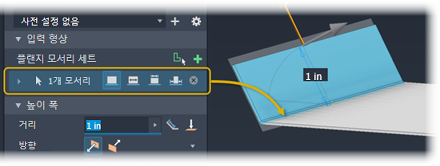

   • 모서리 선택 모드는 기본적으로 활성화되어 있습니다. 플랜지를 작성할 모서리를 하나 이상 선택합니다.

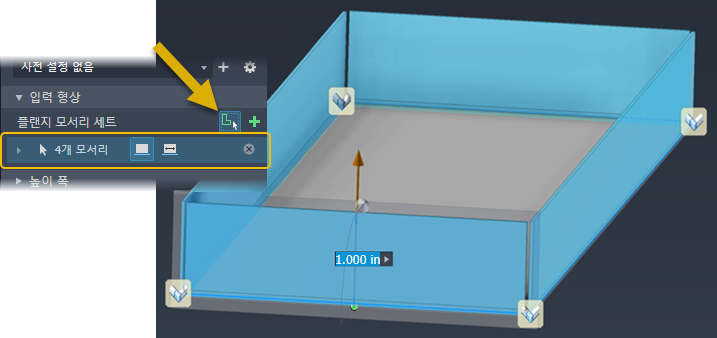

   • 모서리 루프 주위에 플랜지를 작성하려면 모서리 루프 선택 모드를 클릭한 다음 루프를 선택합니다.

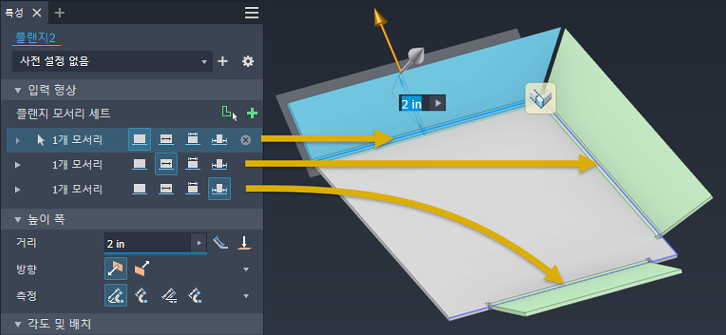

   • 모서리 세트는 하나 이상의 모서리로 구성됩니다. 피쳐의 각 모서리 세트에는 모서리별 매개변수 및 피쳐 매개변수(높이, 각도 및 폭)가 있습니다. 루프 모서리 세트의 경우 모든 모서리는 동일한 모서리 매개변수를 사용합니다.

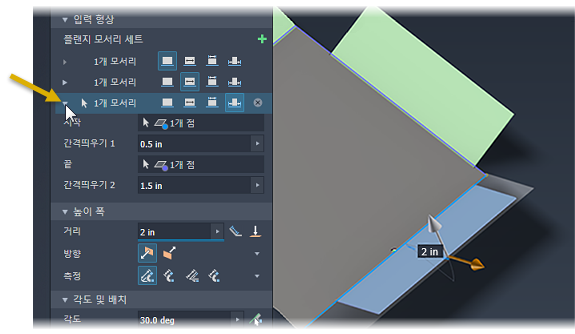

     1. 세트와 세트를 구성하는 모서리를 확장하여 해당 매개변수에 액세스합니다.

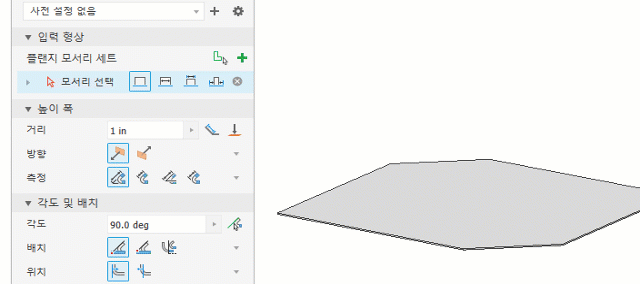

     2. 사용할 모서리 옵션을 선택하고 모서리, 너비, 사이 및 오프셋 중에서 선택합니다. 그런 다음 모서리 행을 확장하여 수정할 매개변수를 표시합니다.



        참고: 플랜지 모서리 옵션을 변경하면 해당 유형에 대한 추가 입력 컨트롤이 노출되어 플랜지 출력을 보다 잘 제어할 수 있습니다.

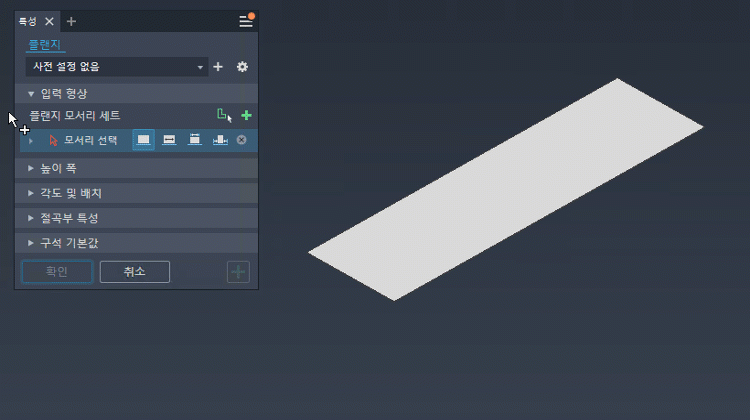

     3. 피쳐 조작기를 사용하여 플랜지 각도와 높이를 암시적으로 조정합니다. 조작기를 클릭하면 값을 명시적으로 지정하는 데 사용할 수 있는 캔버스 입력 필드가 표시됩니다. 또는 특성 패널에서 값을 지정할 수 있습니다.



4. 높이 범위 그룹에서 다음을 수행할 수 있습니다.

   • 거리 필드를 클릭하고 값을 입력합니다.

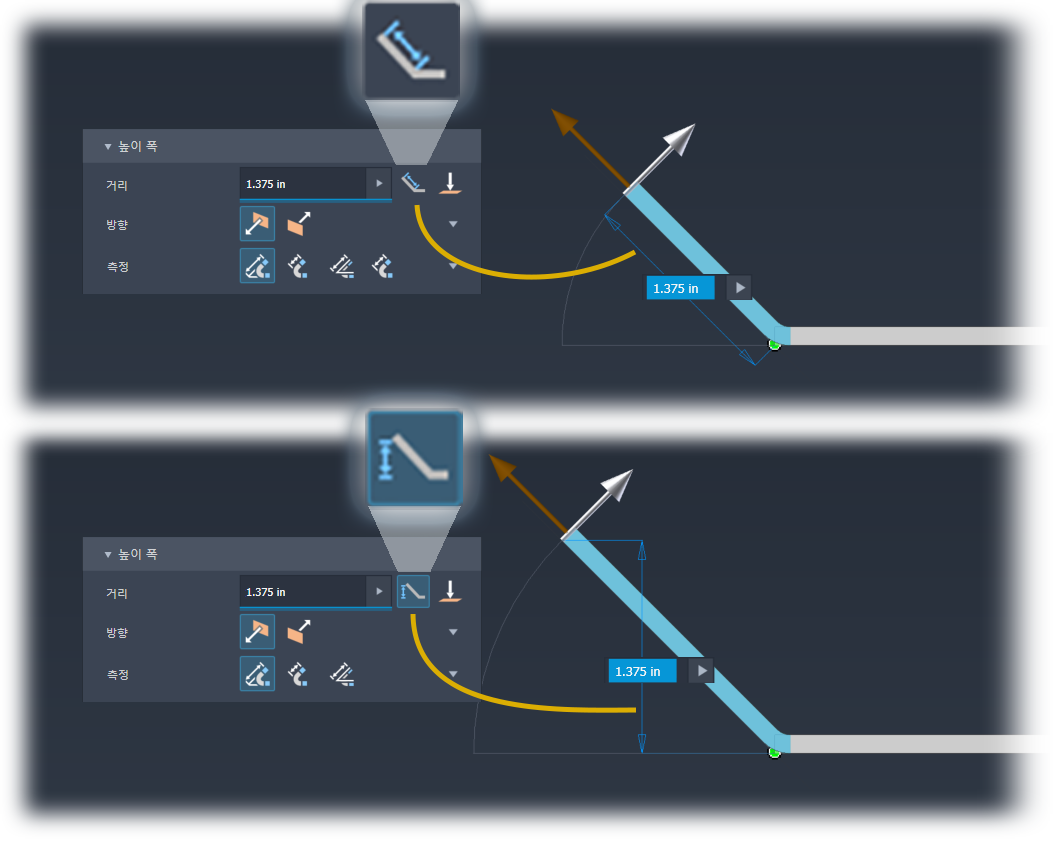

   • 정렬(기본값) 또는 직교를 선택하여 모서리 방향에 거리를 적용합니다.



   • 지정 면까지를 선택하고 플랜지 높이를 정의하는 꼭지점(점)을 지정합니다.



   • 방향에 대해 플랜지가 있는 판금 면의 면을 선택합니다.

   • 측정에 대해 측정 방법을 선택하고 두 외부 면의 교차점, 두 내부 면의 교차점, 선택한 모서리 또는 접하는 평면 중에서 선택합니다.

5. 각도 및 배치 그룹에서 다음을 지정합니다.

   • 각도 값 입력 이 필드에는 숫자 항목, 공식, 매개변수 또는 측정 값을 입력할 수 있습니다.

   • 플랜지 각도 옵션을 참조별로 설정하고 면을 선택하여 동일 평면 플랜지를 작성합니다. 동일 평면 조건을 사용하도록 인접 플랜지 길이를 조정합니다.



   • 절곡부의 외부 면을 선택한 모서리에 맞춰 정렬되지 않으려면 선택한 모서리에 상대적으로 절곡부 위치를 지정합니다.

6. 절곡부 특성 그룹에서 사용할 절곡부 반지름, 전개 규칙, 릴리프 쉐이프 및 절곡부 변환을 지정합니다. 명시적 값 또는 방정식을 사용하여 일부 매개변수를 수정하거나 기본 설정을 사용할 수 있습니다.



7. 구석 기본값 그룹에서 자동 마이터 옵션, 구석 쉐이프 및 구석 릴리프를 설정합니다. 해당 리스트에서 구석 옵션을 선택합니다.

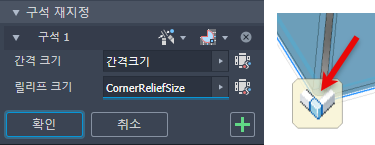

8. 캔버스에서 다중 모서리 플랜지의 경우 구석 재지정을 통해 개별 구석 매개변수를 지정할 수 있습니다. 구석 그림문자를 클릭하여 특성 패널의 구석을 채웁니다. 그런 다음 필요에 맞게 릴리프, 쉐이프, 간격 크기 및 릴리프 크기에 대한 구석 설정을 수정합니다.



   간격 및 릴리프 크기 필드를 사용하려면 필드 옆에 있는 기본값 아이콘을 클릭합니다.

1. 플랜지를 더 추가하려면 적용을 클릭합니다. 작업이 완료되면 확인을 클릭합니다.

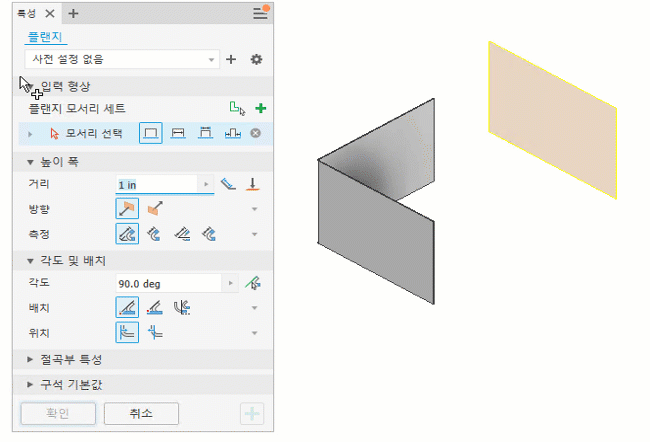

모형 면 또는 작업 평면에 정렬된 플랜지 작성

선택 사항과 일치하는 각도를 사용하여 기존 판금 면에 연결된 판금 면 및 절곡부를 추가할 수 있습니다. 플랜지를 작성하는 경우 기본 매개변수를 사용하여 선택한 모서리를 따라 플랜지가 미리 표시됩니다.

원래 면이 확장되거나 잘려 플랜지를 참조 평면에 부착합니다.

1. 리본에서 판금 탭 작성 패널 플랜지 를 클릭합니다.

2. 모서리 선택 모드는 기본적으로 활성화되어 있으며 모서리를 선택합니다.

3. 높이 폭 드롭다운 리스트에서 다음 중 하나를 수행합니다.

   • 거리에 대해 아래의 드롭다운 리스트에 값을 입력합니다.
   • 대상을 선택하고 플랜지 높이를 정의하는 형상을 지정합니다.
   • 요구사항에 맞게 방향 및 측정 설정을 수정합니다.
   • 플랜지가 있는 판금 면의 면을 변경하려면 반전을 클릭합니다.

4. 각도 및 배치에서 각도에 대해 다음을 지정합니다.

   • 선택한 평면형 면, 평면형 표면, 원점 평면 또는 작업 평면의 각도와 일치하도록 플랜지 각도 옵션을 참조별로 설정합니다.



   • 참조 면 또는 평면을 선택합니다.

   • 절곡부 위치를 참조 평면 내부 또는 참조 평면 외부로 설정합니다.

   • 절곡부 반지름을 지정하거나 기본 절곡부 반지름 매개변수를 승인합니다.

   • 두 외부 면의 교차지점이 아닌 경우 높이를 측정하는 데 사용할 수 있는 데이터를 지정합니다.

5. 플랜지를 계속 추가하려면 적용을 클릭합니다. 플랜지 작성을 종료하려면 확인을 클릭합니다.

미러를 사용하여 대칭 플랜지 작성

동일한 대칭 플랜지를 작성하는 한 가지 방법은 미러 명령을 사용하는 것입니다.

1. 먼저 원점 평면 또는 작업 평면에 대해 대칭인 면을 작성합니다.



2. 미러할 플랜지 및 기타 피쳐를 작성합니다.



3. 미러 명령을 시작합니다. 미러하려는 모든 피쳐를 선택하고 미러 평면을 선택한 다음, 확인을 클릭하여 작업을 마칩니다.



4. 미러할 다음 플랜지 및 기타 피쳐 세트를 작성합니다.



5. 미러 명령을 시작합니다. 미러하려는 모든 피쳐를 선택하고 미러 평면을 선택한 다음, 확인을 클릭하여 작업을 마칩니다.



완료되면 미러 평면의 가시성을 끕니다.

자세한 내용은 플랜지 특성 패널 참조를 참고하십시오.
