조립품 단순화

조립품 모형 복잡도를 줄여 하위 공정 프로세스에서 성능을 향상시키고 지적 재산을 보호하거나 대형 스틸 조립품에서 사용하십시오.

새로운 기능: 2022, 2026

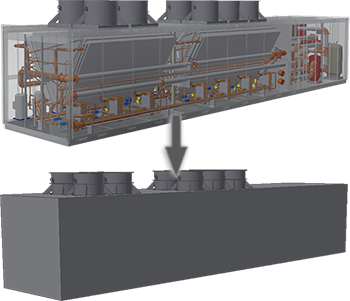

단순화 명령을 사용하면 조립품에서 부품을 작성할 수 있습니다. 단순화된 부품에서 제거할 구성요소 및 피쳐를 지정하거나 기본 제공 사전 설정 중 하나를 사용합니다.

단순화 부품의 이점은 무엇입니까?

• 사용이 간단함
• 대형 조립품과 복잡한 부품의 파일 크기를 크게 줄여줍니다.
• 단순화 조립품 대체 모형 상태를 사용하여 조립품을 여는 시간이 단축됩니다.
• 대형 조립품과 복잡한 부품을 보거나 사용할 때 성능이 향상됩니다.
• 피쳐와 내부 구성요소를 제거하여 지적 재산을 보호합니다.

• 단순화 곡면 복합은 원래 구성요소 모양을 모두 유지하고 스레드 그래픽과 같은 기타 시각적인 피쳐를 유지할 수 있습니다.
• 단순화를 작성하기 전에 단순화 부품이 계산되는 경우 모든 해당 단순화 부품은 원래 조립품의 질량 특성을 저장합니다.
• 곡면 복합 부품은 간섭 및 충돌 탐지 작업에 포함되지 않습니다.
• 단면도에서는 복합 부품을 사용하지 마십시오.

액세스 지점

표준 Inventor 조립품 모형과 관련된 단순화 명령은 다음에서 액세스할 수 있습니다.

• 조립 탭 단순화 패널 단순화
• 검색기: 모형 상태 노드 새 대체 단순화

Architectural 프로젝트에서 사용하기 위한 단순화 명령은 다음 위치에서 액세스할 수 있습니다.

• 파일 메뉴 내보내기 RVT 내보내기 - 출력 파일 형식이 .rvt로만 제한됩니다.
• 환경 탭 BIM 컨텐츠 RVT 패널 단순화 및 내보내기 - 출력 파일이 .rvt로만 제한됩니다.
• 환경 탭 BIM 컨텐츠 RFA 패널 대체 단순화 - 조립품 대체를 작성합니다. 일반적으로 빌딩 구성요소 내보내기 명령과 관련하여 사용됩니다.

조립품 단순화 특성 패널

특성 패널은 컨트롤, 입력 필드 및 선택자로 구성되어 단순화된 모형에서 구성요소 및 피쳐 개수를 줄일 수 있는 방법을 제공합니다. 그룹은 특성 패널 아래에서 작업을 수행할 때 지정한 옵션에 따라 표시됩니다.

이러한 그룹은 다음과 같습니다.

각 그룹이 사용되는 대상:

• 초기 상태 - 단순화된 모형에 사용할 모형 상태, 설계 뷰 및 위치 뷰를 지정합니다.
• 덮개 - 경계 상자 체적에 따라 구성요소를 덮개로 대체합니다.
• 구성요소 - 명시적 선택을 통해 부품 및 구성요소를 제거하거나 경계 상자 대각선 측정값을 사용하여 체적 내에 맞는 구성요소를 제거합니다.
• 피쳐 - 유형 및/또는 크기별로 피쳐를 제거합니다. 또한 선택한 피쳐를 유지할 수도 있습니다.
• 출력 - 파일 출력 옵션은 새 IPT 파일 또는 새 대체 IPT 파일입니다. 파일 이름이 특성 패널 맨 위의 경로에 나타납니다. 이러한 파일 형식에는 4개의 스타일 옵션이 있습니다.
• 고급 특성 - 출력할 단순화된 모형을 관리하기 위한 설정으로, 자주 사용되지는 않습니다.

모형 상태에서 단순화된 부품을 사용하려면 어떻게 합니까?

단순화 부품을 작성한 다음 해당 부품을 모형 상태에서 조립품 대체로 사용하는 데 활용할 수 있는 워크플로우가 세 가지 있습니다.

• 단순화 명령을 사용하여 조립품에서 단순화된 부품을 작성합니다. 대상 조립품을 열고 모형 상태 폴더를 확장한 다음, 대체 폴더를 마우스 오른쪽 버튼으로 클릭하고 새 대체를 확장하고 부품 파일 선택을 클릭한 다음, 디스크에서 부품 파일을 찾습니다.
• 원본 조립품에서 모형 상태 폴더를 확장하고 대체 폴더를 마우스 오른쪽 버튼으로 클릭한 다음, 새 대체를 확장하고 단순화를 클릭하여 단순화된 부품을 작성하고 활성 대체로 사용합니다.
• 조립 탭 단순화 패널 단순화 명령으로 단순화 부품을 작성하여 소스 조립품에서 활성 대체로 사용합니다.

단순화 부품을 편집할 수 있습니까?

단순화 부품은 파생 부품 파일입니다. 단순화된 부품을 작성할 때 원본 파일과의 링크를 유지하거나 끊을 수 있는 옵션이 제공됩니다. 링크가 유지될 경우 파일을 열고 검색기에서 조립품 노드를 마우스 오른쪽 버튼으로 클릭하고 단순화 편집을 선택합니다.
