경로 해석 설정

경로 해석 설정은 모델 요소가 이동 경로에 영향을 주는 방식을 제어합니다. 이동 경로의 시작점과 끝점 사이에 있는 모델 요소는 해석에 의해 생성된 경로에 영향을 줍니다.

Obstacle

모델에 이동 경로를 배치할 때 모델 요소는 형상 내 부분이 해석 영역에 속하는 경우 이동 경로의 장애물 역할을 합니다. 기본적으로 다음 모델 요소는 무시됩니다.

이동 경로 해석 중에 무시할 모델 카테고리를 추가합니다. 대화상자에서 추가 모델 카테고리를 무시하도록 설정하고 리스트에서 무시할 특정 카테고리를 선택합니다.

주: 내포된 패밀리를 사용하는 경우 경로 해석 중 패밀리를 장애물로 무시하려면 호스트 패밀리 및 내포된 패밀리 카테고리를 모두 선택해야 합니다.

이동 경로에서 사용되는 해석 구역은 보기 레벨의 상단 및 하단 간격띄우기 값에 의해 설정됩니다. 모델 요소의 형상이 해석 구역 내부에 있을 경우, 이는 이동 경로에 대한 장애물로 간주됩니다. 실제 이동 경로에서 이러한 장애물을 방지하도록 이동 경로가 생성됩니다.

일반적으로 해석 구역의 상단을 뷰의 절단 기준면 위로 설정하는 것이 가장 좋습니다(참고: 뷰 범위 정보). 해석 구역의 상단이 절단 기준면 아래에 있으면 예기치 않은 동작이 발생할 수 있습니다.

주: 이동 경로 해석 구역의 경사 벽 및 기둥은 경로에 영향을 줍니다. 다른 뷰에서 조건을 보거나 모서리 받침 장애물 표시를 사용하여 경로의 경사 요소를 식별해야 할 수 있습니다.

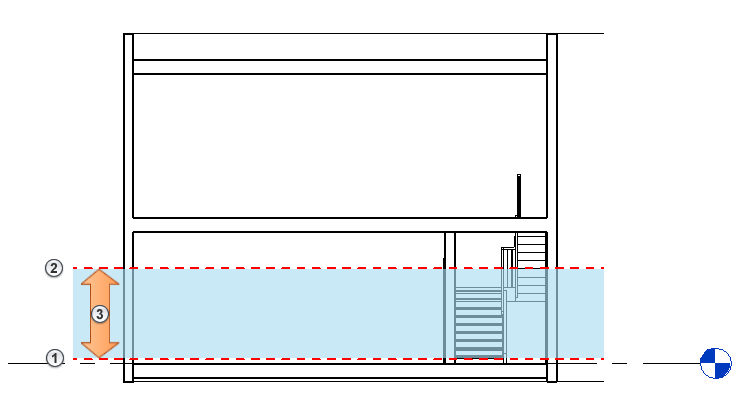

다음 섹션에서는 평면도의 해석 구역: 하단 , 상단 을 보여줍니다.
