경로 해석 중에 뷰에서 장애물로 해석되는 요소를 이해합니다.
뷰에 장애물을 표시하려면
- 해석 탭
경로 해석 패널
장애물 표시를 클릭합니다.
장애물 표시 버튼이 강조 표시되고 도면 영역에 색상 경계가 표시되면 장애물 표시 모드에 있는 것입니다. 장애물로 해석된 모든 요소가 컬러로 표시되고 가시적 요소는 중간색으로 표시됩니다.

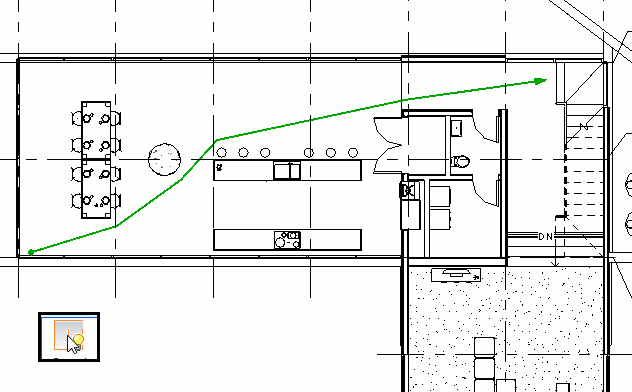

예제
- 해석 탭경로 해석 패널 장애물 표시를 클릭하여 장애물 표시 모드를 종료합니다.
주: 뷰에 해석 결과가 포함되면 뷰에서 장애물 표시 모드를 활성화할 수 없습니다. 장애물 표시를 활성화하려면 해석 결과를 제거하거나 뷰를 복제하십시오.
