Strona Wyniki (okno dialogowe Analiza sieci grawitacyjnej)

Ta strona okna diaglowego służy do przeglądania wyników analizy i stosowania ich do sieci rurociągów.

Po kliknięciu przycisku Analizuj w oknie dialogowym Analiza sieci grawitacyjnej zostanie wyświetlona strona Wyniki.

Wyświetlane są wizualne wskazówki i etykiety narzędzi wskazujące wyniki analizy.

Po wybraniu wiersza w tabeli wyników, w prawym panelu wyświetlane są szczegółowe informacje o rurze i strukturze w wybranej linii, a odpowiednia linia na rysunku jest podświetlona.

Można uzyskać dostęp do poleceń powiększania, przesuwania i wybierania linii na rysunku, klikając prawym przyciskiem myszy wiersz i wybierając polecenie w menu kontekstowym. Wybranie linii powoduje zaznaczenie zarówno rury, jak i struktury.

Tabela wyników analizy

Linia

Wyświetla każdą ponumerowaną linię (strukturę i jej rurę wylotową) w sieci rurociągów.

Po wybraniu wiersza w tabeli wyników linia jest podświetlana w widoku planu i profilu na rysunku, a dodatkowe szczegóły są wyświetlane po prawej stronie okna dialogowego.

Rura

Wyświetla rurę skojarzoną z linią.

Średnica rury

Wyświetla średnicę rury.

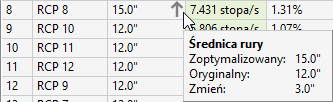

Jeśli na stronie Ogólne wybrano typ analizy Zmień średnice rur i resetuj dna rur i zmieniono średnicę rury, kolumna ta będzie zawierać strzałkę w górę lub w dół. Po umieszczeniu wskaźnika myszy nad strzałką wyświetlana jest etykieta narzędzia, która wyjaśnia, w jaki sposób zmieniono rozmiar rury.

Przepływ w rurze

Umożliwia wyświetlenie wartości przepływu w każdej rurze w sieci rurociągów.

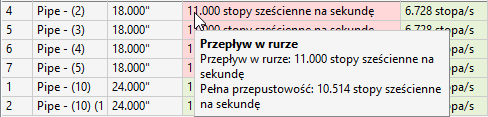

Jeśli wartość przepływu w rurze przekracza wartość pełnej przepustowości rury, ta kolumna jest cieniowana na czerwono. Po umieszczeniu kursora na komórce zostanie wyświetlona etykieta narzędzia zawierająca zarówno wartość przepływu w rurze, jak i pełną przepustowość.

Szybkość

Wyświetla prędkość przepływu.

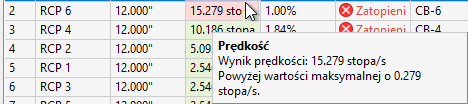

Jeśli prędkość jest niższa od prędkości minimalnej lub wyższa od prędkości maksymalnej określonej w oknie Ustawienia, kolumna ta jest zacieniona na czerwono. Po umieszczeniu wskaźnika nad komórką wyświetlana jest etykieta narzędzia pokazująca, o ile prędkość jest niższa od minimalnej lub wyższa od maksymalnej.

Nachylenie rury

Wyświetla nachylenie rury.

Minimalne przykrycie

Umożliwia wyświetlenie minimalnego pokrycia rury.

Ta kolumna jest wyświetlana tylko wtedy, gdy wybrano opcję Zmień średnice rur i resetuj dna rur na stronie Ogólne.

Uwaga: Minimalna wartość otuliny określona na stronie Ustawienia jest mierzona do (wewnętrznej) góry rury. Nie uwzględnia ona grubość samej rury. Jeśli konieczne jest uwzględnienie grubości rury, można dopasować minimalną wartość otuliny. Minimalne wartości otuliny podane na stronie Wyniki są podawane do góry rury, dlatego będą w przybliżeniu równe minimalnej wartości otuliny określonej na stronie Ustawienia pomniejszonej o grubość rury.

Wydajność

Wyświetla wartość Normalne, Przeciążenie lub Zatopienie. Analiza sprawdza niweletę energetyczną i hydrauliczną początku i końca rury i struktury oraz najpoważniejszy stan, który jest raportowany dla danej linii.

• Normalne: Niweleta hydrauliczna znajduje się poniżej rzędnej najwyższego punktu wewnętrznego rury.
• Przeciążenie: Niweleta hydrauliczna znajduje się ponad najwyższym punktem wewnętrznym rury, ale poniżej struktury.
• Zatopienie: Niweleta hydrauliczna i/lub niweleta energetyczna znajdują się ponad włazem struktury.

Ta kolumna jest wyświetlana, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Szczegółowe informacje na temat problemów są wyświetlane po prawej stronie okna dialogowego.

Struktura

Wyświetla strukturę skojarzoną z linią.

Rozszerzenie

Wyświetla rozszerzenie wlotu.

Ta kolumna jest wyświetlana, jeśli na stronie Ogólne wybrano Analiza wlotu.

Głębokość wlotu

Wyświetla głębokość wlotu.

Ta kolumna jest wyświetlana, jeśli na stronie Ogólne wybrano Analiza wlotu.

Szczegóły linii

Po wybraniu wiersza w tabeli wyników w prawym panelu są wyświetlane szczegółowe informacje o rurze i strukturze w wybranej linii. Różne szczegóły są wyświetlane w zależności od typów analiz, które są wybrane na stronie Ogólne.

Szczegóły rury

Przepływ

Wyświetla całkowitą ilość przepływu, który przechodzi przez rurę.

Ten wiersz jest wyświetlany tylko wtedy, gdy wybrano opcję Zmień średnice rur i resetuj dna rur na stronie Ogólne.

Niweleta hydrauliczna w górę

Wyświetla niweletę hydrauliczną górnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Niweleta hydrauliczna w dół

Wyświetla niweletę hydrauliczną dolnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Niweleta energetyczna w górę

Wyświetla niweletę energetyczną górnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Niweleta energetyczna w dół

Wyświetla niweletę energetyczną dolnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Dno rury w górę

Wyświetla dno górnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Zmień średnice rur i resetuj dna rur lub Oblicz niwelety energetyczne i hydrauliczne.

Dno rury w dół

Wyświetla dno dolnego końca rury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Zmień średnice rur i resetuj dna rur lub Oblicz niwelety energetyczne i hydrauliczne.

Szczegóły struktury

Typ struktury

Wyświetla typ struktury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne lub Analiza wlotu.

Poziom krawędzi

Wyświetla rzędną włazu struktury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne lub Analiza wlotu.

Niweleta hydrauliczna

Wyświetla niweletę hydrauliczną struktury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Niweleta energetyczna

Wyświetla niweletę energetyczną struktury.

Ten wiersz jest wyświetlany, jeśli na stronie Ogólne wybrano Oblicz niwelety energetyczne i hydrauliczne.

Przepływ

Wyświetla całkowitą wielkość przepływu, która jest albo przechwytywana przez strukturę wlotu, albo omija ją.

Ten wiersz jest wyświetlany, jeśli struktura jest wlotem i Analiza wlotu jest wybrana na stronie Ogólne.

Przechwycony przepływ

Wyświetla ilość przepływu, który jest przechwytywany przez strukturę wlotu.

Ten wiersz jest wyświetlany, jeśli struktura jest wlotem i Analiza wlotu jest wybrana na stronie Ogólne.

Przepływ obejściowy

Wyświetla ilość przepływu, który omija strukturę wlotu.

Ten wiersz jest wyświetlany, jeśli struktura jest wlotem i Analiza wlotu jest wybrana na stronie Ogólne.

Profil

Wyświetla tymczasową grafikę w istniejącym widoku profilu, co umożliwia podgląd wyników. Jeśli w rysunku istnieje więcej niż jeden widok profilu, wyświetlony zostanie monit o wybranie widoku profilu do użycia. Jeśli na rysunku nie ma widoku profilu, użytkownik zostanie poproszony o utworzenie najpierw.

Uwaga: Okno dialogowe Analiza sieci grawitacyjnej jest bezmodułowe, co oznacza, że może być otwarte podczas wykonywania innych poleceń.

Można powiększyć i przesunąć do istniejącego widoku profilu, aby zobaczyć podgląd niwelety energetycznej, niwelety hydraulicznej i zmian rury. Kolory wyświetlane w widoku profilu są określane na stronie Ustawienia domyślne, do którego można uzyskać dostęp ze strony Ogólne strony okna dialogowego.

Poniższa ilustracja przedstawia istniejącą sieć rurociągów w widoku profilu.

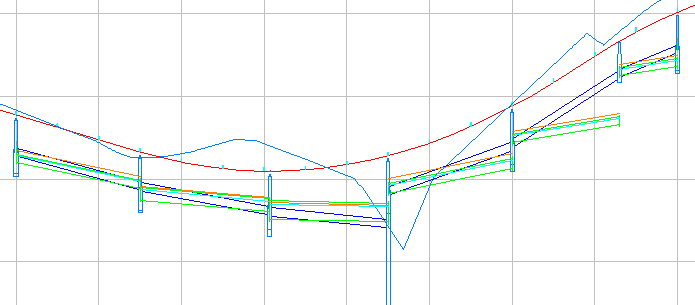

Poniższa ilustracja przedstawia, jak może być wyświetlana grafika podglądu.

W oknie podglądu głębokości struktury nie są dopasowane, ponieważ są one połączone do oryginalnych rur, nie do zmienionych. Jeśli jednak wyniki zostaną stosowane do sieci rurociągów, głębokości struktury są dostosowywane do zmienionych rur, jak pokazano na poniższej ilustracji.

Poniższa ilustracja pokazuje szczegóły linii niwelety energetycznej i hydraulicznej w oknie podglądu.

Raport

Zapisuje wyniki do pliku .csv w określonym położeniu.

Aby uzyskać więcej informacji na temat danych zawartych w pliku .csv, zobacz temat Informacje o raporcie wyników analizy sieci grawitacyjnej.

Zastosuj

Umożliwia zastosowanie obliczonych wyników do sieci rurociągów.

• Jeśli wybrano opcję Zmień średnice rur i resetuj dna rur, zastosowanie wyników powoduje aktualizację średnic rur i zresetowanie den rur zgodnie z obliczonymi wynikami i zastosowanie wszystkich obliczonych właściwości do sieci rurociągów.
  Uwaga: Zastosowanie wyników do sieci rurociągów nie dotyczy wartości niwelet hydraulicznych i energetycznych, chyba że wybrano opcję Oblicz niwelety hydrauliczne i energetyczne na stronie Ogólne.
• Jeśli wybrano opcję Oblicz niwelety hydrauliczne i energetyczne, zastosowanie wyników spowoduje użycie obliczonych wartości niwelet hydraulicznych i energetycznych do odpowiednich części w sieci rurociągów.
