Strona Szczegóły sieci (okno dialogowe Analiza sieci grawitacyjnej)

Ta strona okna dialogowego służy do przypisywania wartości i ustawień do rur i struktur skojarzonych z siecią rurociągów.

Tabela danych

Tabela na stronie Szczegóły sieci zawiera dane niezbędne do wykonania wybranych typów analiz.

Podczas wykonywania analizy wlotu wyświetlane są dodatkowe kolumny.

Po kliknięciu w wierszu, odpowiednia linia na rysunku jest podświetlana. Można uzyskać dostęp do poleceń powiększania, przesuwania i wybierania linii na rysunku, klikając prawym przyciskiem myszy wiersz i wybierając polecenie w menu kontekstowym. Wybranie linii powoduje zaznaczenie zarówno rury, jak i struktury.

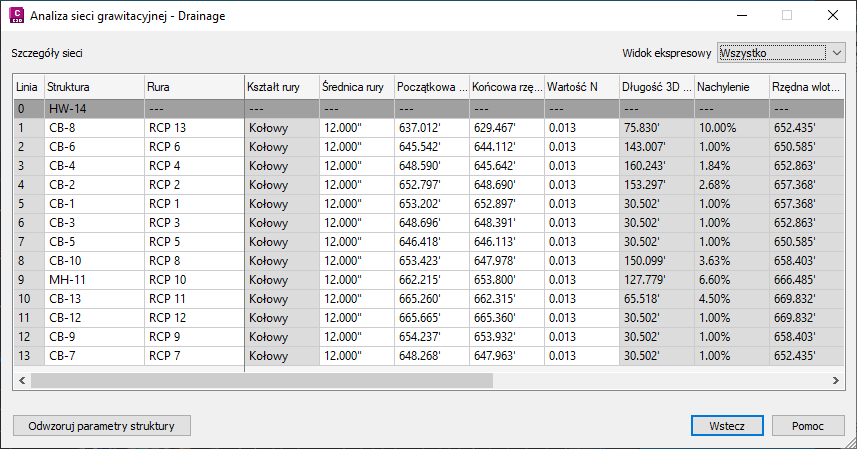

Możesz sterować wyświetlaniem kolumn, zmieniając ustawienie Widok ekspresowy, pokazane poniżej, lub klikając prawym przyciskiem myszy nagłówek kolumny w tabeli, aby wyświetlić menu kontekstowe, a następnie wybierając kolumny, które mają być wyświetlane.

Ostrzeżenia i błędy są wyświetlane na tej stronie w następujących warunkach.

  • W komórce wyświetlany jest symbol błędu z etykietą narzędzia, jeśli wartość uniemożliwia przeprowadzenie analizy. Na przykład, symbol błędu zostanie wyświetlony, jeśli obszar zlewni lub czas koncentracji wynosi 0.
  • W komórce wyświetlany jest symbol ostrzegawczy z etykietą narzędzia, jeśli wartość może mieć wpływ na wyniki, ale nie uniemożliwia przeprowadzenia analizy. Na przykład symbol ostrzegawczy zostanie wyświetlony na zakrzywionej rurze, informujący, że podczas analizy można regulować jedynie jej rozmiar oraz rzędną początkową i końcową.
  • Błędy i ostrzeżenia są również wyświetlane pod tabelą oraz na stronie Ogólne okna dialogowego Analiza sieci grawitacyjnej pod przyciskiem Szczegóły sieci.

    Można kliknąć przycisk Odwzoruj parametry struktury, aby wyświetlić okno dialogowe Odwzoruj parametry struktury drenażu. Można użyć okna dialogowego Odwzoruj parametry struktury drenażu, aby odwzorować parametry części utworzonych za pomocą kreatora części na parametry wymagane w przypadku polecenia Analizuj sieć grawitacyjną.

Edycja wielu wierszy

Aby edytować wiele wierszy w kolumnie, przytrzymaj naciśnięty klawisz Ctrl lub Shift podczas wybierania wierszy, a następnie przytrzymaj wciśnięty klawisz Shift w momencie kliknięcia kolumny. Jeśli jeden lub więcej wybranych elementów w kolumnie nie jest dostępny do edycji (wyświetlany na szarym tle), edycja wielu wierszy nie jest możliwa.

Po wybraniu wielu wierszy, każda odpowiednia linia na rysunku jest wyróżniana.

Uwaga: Kreska (---) oznacza, że właściwość nie może być zastosowana. Właściwości wyświetlanej w komórce z szarym tłem nie można modyfikować.
Linia
Wyświetla każdą ponumerowaną linię (strukturę i jej rurę wylotową) w sieci rurociągów.
Struktura
Wyświetla każdą strukturę w sieci rurociągów.
Rura
Wyświetla każdą rurę w sieci rurociągów.
Kształt rury
Wyświetla kształt rury.
Średnica rury
Wyświetla średnicę rury.

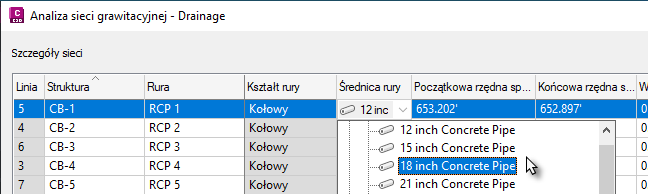

Dostępne rozmiary rur na liście części sieci rurociągów można wybrać z listy rozwijanej.

Początkowa rzędna dna rury
Wyświetla rzędną dna końca rury w kierunku struktury poprzedniej.
Końcowa rzędna dna rury
Wyświetla rzędną dna końca rury w kierunku struktury następnej.
Wartość N
Wyświetla wartość n Manninga rury.
Uwaga: Jeśli na stronie Ogólne zaznaczono Zmień średnice rur i resetuj dna rur, wartość użyta w analizie jest pobierana ze strony Ustawienia.
Długość rury
Wyświetla długość 3D rury mierzoną od środka podłączonej struktury początkowej do środka podłączonej struktury końcowej.
Nachylenie rury
Wyświetla nachylenie rury.
Rzędna wlotu/włazu początkowego
Wyświetla rzędną wlotu lub włazu struktury poprzedniej.
Rzędna wlotu/włazu końcowego
Wyświetla rzędną wlotu lub włazu struktury następnej.
Typ struktury
Wyświetla typ każdej struktury w sieci rurociągów. Kliknij pole, aby wyświetlić listę rozwijaną w celu zmiany typu struktury.
Uwaga: Typ struktury dla co najmniej jednej struktury należy określić jako Wpust uliczny, Wpust przykrawężnikowy lub Kombinacja. Definiuje strukturę jako wlot. Właściwość tę można również określić dla struktury na karcie Właściwości części okna dialogowego Właściwości struktury.
  • Wylot: jeśli na stronie Ogólne wybrano strukturę jako część wylotową, jest ona wyświetlana jako typ Wylot i nie można jej zmienić.
  • Właz: określa, że struktura jest włazem.
  • Wpust uliczny: określa, że struktura jest wpustem ulicznym.
  • Wpust przykrawężnikowy: określa, że struktura jest wpustem przykrawężnikowym.
  • Wlot złożony: określa, że struktura jest wylotem złożonym (krawężnik i kratka wlotowa).
Powierzchnia referencyjna
Określa powierzchnię odniesienia dla struktury. Powierzchnia referencyjna jest używana do określania głębokości oraz rzędnych części sieci rurociągów na podstawie reguł dotyczących części.
Uwaga: Powierzchnia odniesienia nie jest wymagana; jednakże, gdy określono powierzchnię odniesienia, rzędna powierzchni zostanie użyta do obliczania wartości otuliny. Jeśli nie ma powierzchni odniesienia, do obliczenia wartości otuliny zastosowany zostanie właz struktury (zwykle 0).
Położenie wlotu
Określa, czy struktura ma ciągłe nachylenie (Na nachyleniu) czy jest wklęsła (Na łuku wklęsłym). Kliknij pole, aby wyświetlić listę rozwijaną w celu zmiany położenia struktury.
Uwaga: Jeśli wlot ma Położenie wlotu o wartości <brak>, na stronie Szczegóły sieci pojawi się dla niego komunikat ostrzegawczy i nie będzie on analizowany w analizie wlotu.
Obiekt docelowy przepływów obejściowych
Określa, czy nadmiarowy przepływ z linii przechodzi do innej linii (np. kolejnej struktury w sieci rurociągów) czy poza projekt. Kliknięcie pola spowoduje wyświetlenie listy rozwijanej z opcjami określania struktury, do której kierowany jest przepływ. Można też wybrać opcję Poza projektem, jeśli przepływ jest wysyłany do innej sieci rurociągów lub lokalizacji.
Kształt struktury
Wyświetla kształt struktury.
Długość otworu krawężnikowego
Określa długość otworu krawężnikowego dla wlotów krawężnikowych lub złożonych.

Jest to długość otworu w krawężniku.

Wysokość otworu krawężnika
Określa wysokość otworu dla wlotów krawężnikowych lub złożonych.

Jest to wysokość otworu w krawężniku.

Powierzchnia otworu kratki
Określa powierzchnię otworu wlotowej lub wlotu złożonego. Jest to powierzchnia pomiędzy prętami kratki, przez którą może przepływać woda.
Długość kratki
Określa długość kratki wlotowej lub wlotu złożonego. Ten wymiar jest zgodny z kierunkiem przepływu wzdłuż ścieku.
Szerokość kratki
Określa szerokość kratki wlotowej lub kombinacji wlotów. Ten wymiar jest prostopadły do przepływu wzdłuż ścieku.
Lokalna depresja
Określa różnicę rzędnych między wlotem otworu i ściekiem, gdy wlot jest obniżony.
Droga Sx
Określa nachylenie poprzeczne drogi.
Ściek Sw
Określa nachylenie poprzeczne ścieku.
Szerokość ścieku
Określa szerokość ścieku.
Nachylenie wzdłużne
Określa nachylenie wzdłuż drogi przy wlocie. Ta właściwość jest używana w przypadku wlotów z nachyleniem.
Wartość n ścieku
Określa chropowatość materiału ścieku (zwykle rodzaj betonu).
Znany przepływ
Opcjonalne. Określa inny przepływ nieuwzględniany w zlewni lub może służyć do określania przepływu do wlotu, jeśli zlewnia dla niego nie istnieje.
Uwaga: Jeśli wlot nie ma odpowiadającej zlewni i jego wartość znanego przepływu wynosi 0, nie będzie on używany w żadnej analizie i nie będzie wyświetlany w tabeli CSV analizy wlotów.
Dno studni
Określa dno studni: Obniżone lub osadnik, Płaskie (wyrównane), Rura w połowie zasypana, Rura całkowicie zasypana lub Ulepszone. Tarasowanie odnosi się do kształtowania kanału w dolnej części struktury, aby zapewnić łagodne przejście od wlotu do wylotu. Obliczenia są oparte na normie Urban Drainage Design Manual Third Edition, Hydraulic Engineering Circular No. 22 (HEC-22), opublikowanej przez Amerykański Departament Transportu i Federalny Zarząd Autostrad, sekcje 6.2.5 oraz 7.1.6.7.
Zlewnia
Wyświetla wszystkie obszary zlewni skojarzone z każdą strukturą wlotu.

Jeśli wiele zlewni odnosi się do tej samej struktury, w tym polu wyświetlana jest wartość Wiele.

Uwaga: Jeśli do struktury nie są podłączone żadne zlewnie, można wprowadzić Znany przepływ dla każdego wlotu lub wprowadzić wartości bezpośrednio w polach Powierzchnia 2D, Współczynnik spływu i Czas koncentracji.
Powierzchnia 2D
Wyświetla obszar 2D każdej zlewni.

Jeśli wiele zlewni odnosi się do tej samej struktury, w tym polu wyświetlana jest suma powierzchni 2D zlewni.

Współczynnik podziału
Wyświetla współczynnik odpływu każdej zlewni.

Jeśli wiele zlewni odnosi się do tej samej struktury, w tym polu wyświetlany jest ważony współczynnik spływu.

Czas koncentracji
Wyświetla czas koncentracji obliczony dla każdej zlewni.

Jeśli wiele zlewni odnosi się do tej samej struktury, w tym polu wyświetlany jest najdłuższy czas koncentracji.

Uwaga: Jeśli czas koncentracji nie spełnia domyślnego minimalnego czasu stężenia określonego w oknie Ustawienia, w polu Czas koncentracji wyświetlana jest ikona ostrzegawcza informująca o tym, że wartość domyślna zostanie użyta w obliczeniach.
