Polecenie Analizuj sieć grawitacyjną umożliwia zmianę średnicy rur i zresetowanie den rur oraz wykonywanie obliczeń niwelet hydraulicznych i energetycznych zgodnie z normami HEC-22.
Tego narzędzia można użyć do:
- Analizy sieci rurociągów przy użyciu odpowiednich danych opadów
- Przeglądania wyników w postaci graficznej i w pliku .csv
- Zastosowania wyników do sieci rurociągów

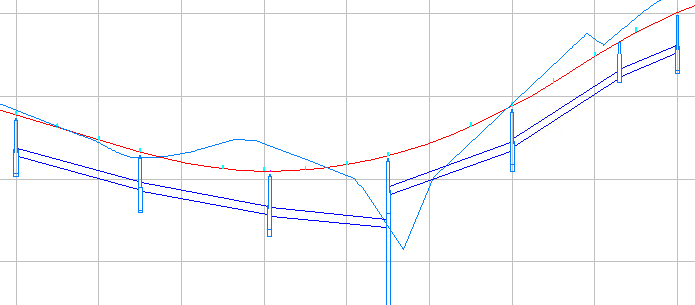

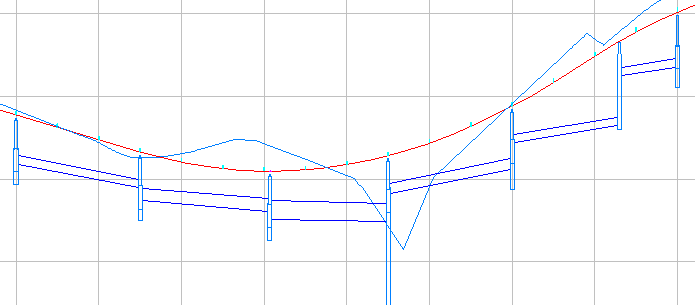

Poniżej znajduje się przykład przed i po analizie sieci rurociągów w widoku profilu.
| Sieć rurociągów przed zmianą rozmiaru | Sieci rurociągów po zmianie rozmiaru |
|---|---|
|
|
|

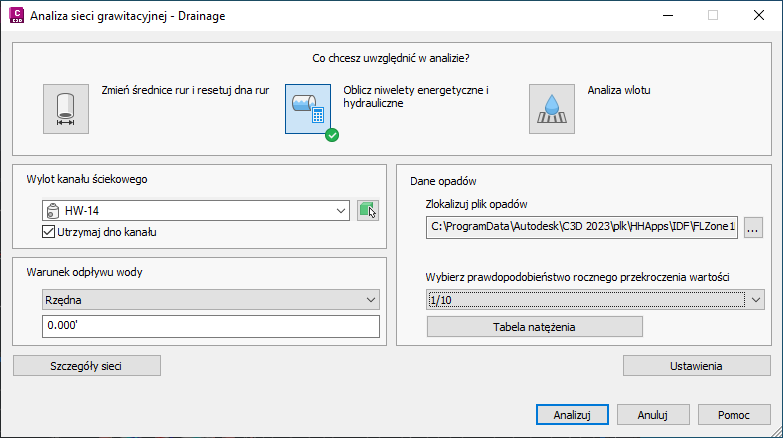

Dostępne są trzy typy analizy do wyboru: Zmień średnice rur i resetuj dna rur, Oblicz niwelety hydrauliczne i energetycznei Analiza wlotu.
- Zmień średnice rur i resetuj dna rur: Umożliwia przeanalizowanie przepływu przez rury, a następnie zmianę średnicy rur i zresetowanie rzędnych dna, aby pomieścić przepływ. Istnieje możliwość zastosowania tych wyników do sieci rurociągów z poziomu strony Wyniki w oknie dialogowym. Zastosowanie wyników analizy spowoduje aktualizację średnic rur i rzędnych den rur zgodnie z wynikami obliczeń, a wszystkie obliczone właściwości zostaną zastosowane do sieci rurociągów.
Uwaga: Ta opcja nie powoduje obliczenia właściwości hydraulicznych (niweletę energetyczną i hydrauliczną). Aby obliczyć właściwości hydrauliczne, wybierz typ analizy Oblicz niwelety hydrauliczne i energetyczne .
- Oblicz niwelety hydrauliczne i energetyczneUmożliwia obliczenie niwelet energetycznych i hydraulicznych, a następnie wygenerowanie raportu z informacjami na temat każdej niwelety w systemie, czy jest w stanie normalnym, przeciążenia lub zatopienia. Można wyświetlić podgląd graficzny wyników (jeżeli na rysunku znajduje się widok profilu). Istnieje możliwość zastosowania tych wyników do sieci rurociągów z poziomu strony Wyniki w oknie dialogowym. Zastosowanie wyników analizy spowoduje zastosowanie obliczonych wartości niwelet hydraulicznych i energetycznych do odpowiednich części w sieci rurociągów.
- Analiza wlotu: Umożliwia przeanalizowanie wydajności wlotów i wygenerowanie raportu na temat przepływu, głębokości i zasięgu przy każdym wlocie na stronie Wyniki okna dialogowego.
Obliczenia są oparte na normie https://www.fhwa.dot.gov/engineering/hydraulics/pubs/10009/10009.pdfUrban Drainage Design Manual Third Edition, Hydraulic Engineering Circular No. 22 (HEC-22) opublikowanej przez Amerykański Departament Transportu i Federalny Zarząd Autostrad.
- Analiza Oblicz niwelety hydrauliczne i energetyczne jest zgodna z procedurą opisaną w Rozdziale 7.5, „Procedura oceny niwelety energetycznej”.
- Analiza wlotu jest przeprowadzana zgodnie z procedurą opisaną w Rozdziale 4, „Odwadnianie nawierzchni”.
Wymagania wstępne procesu roboczego
Przed przystąpieniem do analizy należy spełnić pewne wymagania wstępne, w zależności od typu analizy, która ma zostać przeprowadzona.
- Utworzenie geometrii jezdni. Aby przeprowadzić analizę wlotu za pomocą polecenia Analizuj sieć grawitacyjną konieczne będzie określenie nachylenia poprzecznego pasa ruchu, nachylenia podłużnego w stopniach, szerokości ścieku oraz nachylenia poprzecznego ścieku dla każdego wlotu.
- Utworzenie sieci rurociągów, łącznie z wlotami, rurami, włazami i lokalizacją wylotu. Jeśli sieć została zmieniona i nie ma już pewności, czy nadal spełnione są reguły nachylenia, pokrycia i innych sieci, przed uruchomieniem polecenia Analizuj sieć grawitacyjną uruchom polecenie Zastosuj reguły dla każdej struktury i rury w sieci rurociągów.

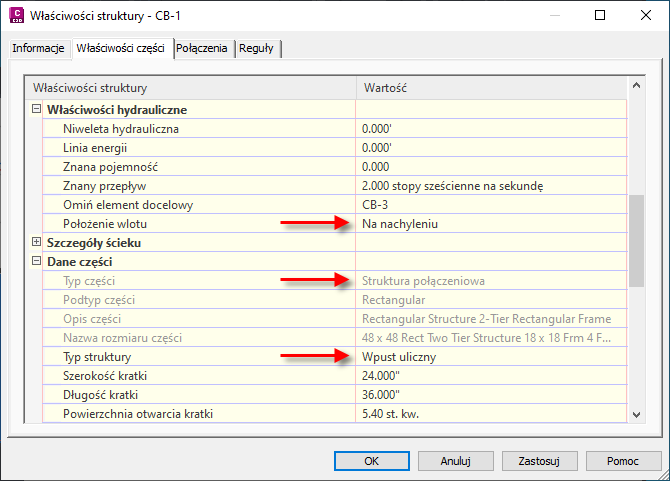

- Wloty są zazwyczaj tworzone w programie
Autodesk Civil 3D jako struktury połączeń z właściwością Położenie wlotu o wartości Na nachyleniu lub Na łuku wklęsłym oraz typem struktury Wpust uliczny, Wpust przykrawężnikowy lub Kombinacja.

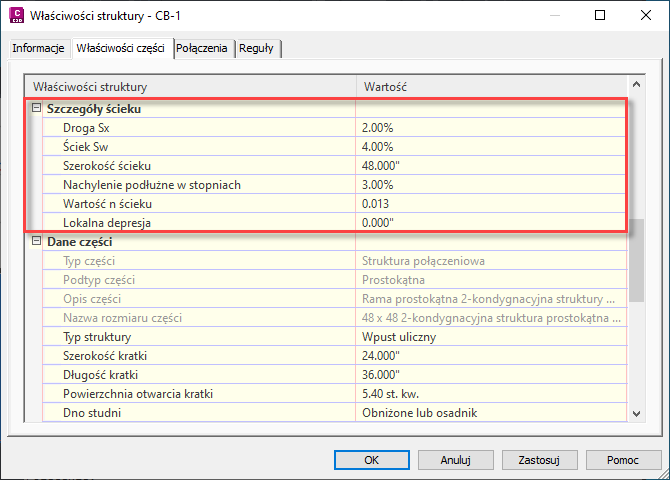

Można użyć sekcji Szczegóły ścieku w oknie dialogowym Właściwości struktury, aby określić właściwości obszaru jezdni wokół wlotu. Właściwości te są używane przez polecenie Analizuj sieć grawitacyjną do obliczeń analizy wlotów.

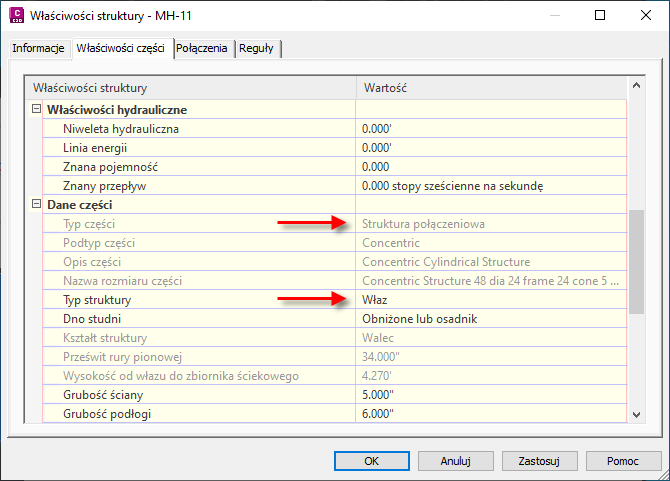

Uwaga: Wartości domyślne szczegółów ścieku można określić w oknie dialogowym Edytuj ustawienia elementu — Struktura. Wartości domyślne są stosowane do struktur podczas tworzenia nowych sieci rurociągów. - Włazy są zazwyczaj tworzone jako struktury połączenia o typie struktury Właz.
- Wymagana jest struktura wylotu kanału ściekowego, która zostanie określona podczas procesu ustalania wymiaru rur. Następujące typy części można wybrać jako część wylotową:
- Struktury, które zawierają jedną lub więcej rur wlotowych, ale nie zawierają żadnych rur wylotowych.
-

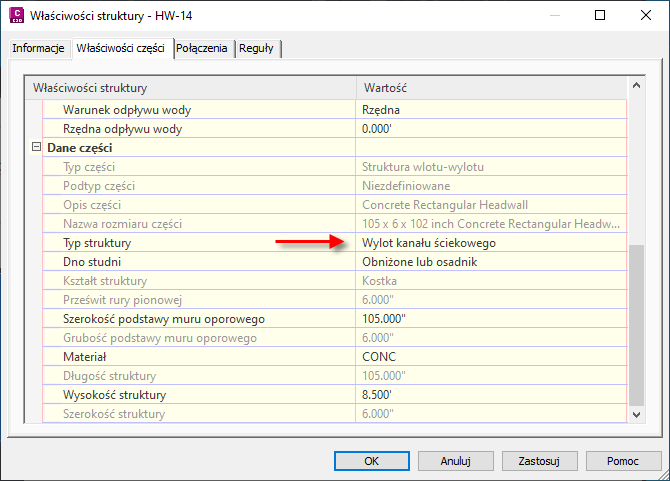

Struktury, dla których Wylot kanału ściekowego został określony jako typ struktury na karcie Właściwości części okna dialogowego Właściwości struktury.

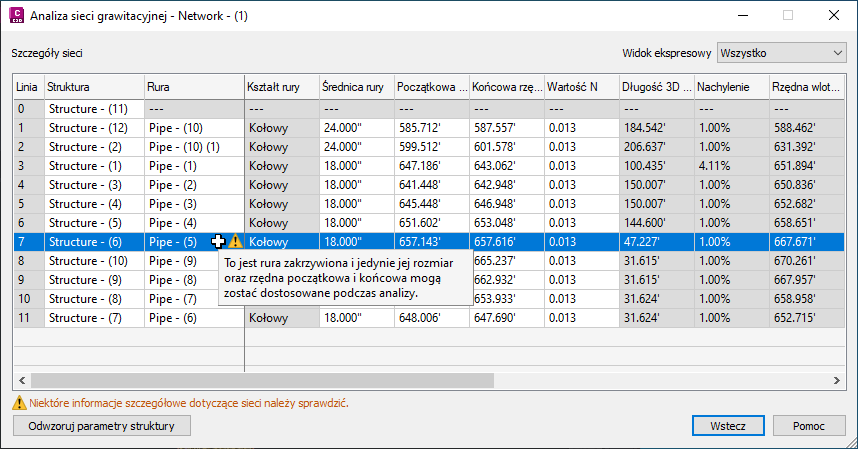

- Zakrzywione rury można analizować, a ich krzywizny zostaną zachowane po zastosowaniu wyników. Analiza może zaktualizować ich rozmiar i rzędne początku/końca.
- Każda rura niekołowa jest podczas analizy traktowana jako rura kołowa. Szerokość wewnętrzna jest wykorzystywana jako średnica.
- Sieć rurociągów nie musi być skojarzona z powierzchnią odniesienia. Jeśli jednak istnieje powierzchnia odniesienia, rzędna powierzchni zostanie użyta do obliczenia wartości otuliny. Jeśli nie ma powierzchni odniesienia, do obliczenia wartości otuliny zastosowany zostanie właz struktury.
- Minimalna otulina określona w oknie dialogowym Ustawienia ma zastosowanie do wszystkich rur, z wyjątkiem najdalszej rury (podłączonej do struktury wylotowej). Może to spowodować, że struktura wylotowa i podłączona do niej rura będzie wyświetlana nad poziomem terenu, jeśli nachylenie powierzchni jest większe niż nachylenie najdalszej rury, chyba że zaznaczono pole wyboru Utrzymaj dno kanału zaznacz pole wyboru na stronie Ogólne. Zostanie Utrzymaj dno kanału umożliwia utrzymanie rzędnej przy wylocie, a rzędne pozostałej części sieci rurociągów mogą być obniżone w oparciu o obliczone nachylenia rur.
- Jeśli wybrana sieć rurociągów zawiera odniesienia do danych, niwelety hydrauliczne i energetyczne można obliczyć, ale wyników analizy nie można zastosować do sieci rurociągów.
- Sieć rurociągów można także dodać w widoku profilu na rysunku. Umożliwia to podgląd zmian w sieci rurociągów na stronie Wyniki okna dialogowego przy użyciu opcji Profil.
- Wloty są zazwyczaj tworzone w programie
Autodesk Civil 3D jako struktury połączeń z właściwością Położenie wlotu o wartości Na nachyleniu lub Na łuku wklęsłym oraz typem struktury Wpust uliczny, Wpust przykrawężnikowy lub Kombinacja.
- Tworzenie zlewni (z powierzchni lub z obiektów), które są skojarzone z wlotami. Podczas tworzenia zlewni współczynnik odpływu jest określany ręcznie, a powierzchnia i czas koncentracji (Tc) są obliczane jako właściwości zlewni. Wartości te są używane w procesie wymiarowania rur. Jeśli jednak współczynnik Tc obliczony dla zlewni jest mniejszy niż minimalny określony w oknie dialogowym Ustawienia, zamiast niego zostanie użyta wartość z ustawień.
- Określ, czy występuje dodatkowy przepływ, który będzie wchodził do systemu. Znany przepływ można również określić dla wlotu, jeśli nie istnieje dla niego zlewnia.
- Przygotuj lub uzyskaj dane opadów dla położenia. Mogą one występować w postaci pliku .csv NOAA, pliku .csv X-Degree lub pliku .idf Hydraflow. Przykładowe pliki opadów są zainstalowane w katalogu C:\ProgramData\Autodesk\C3D 2026\plk\HHApps\IDF.

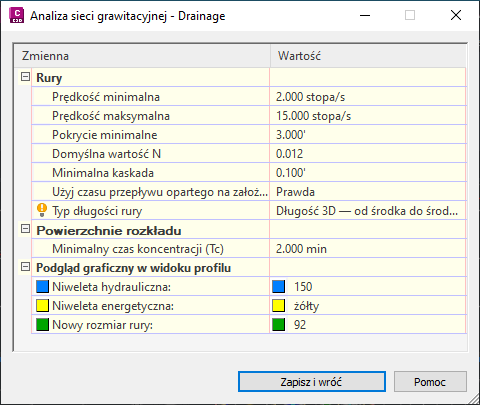

Określanie ustawień domyślnych
Ustawienia, które należy określić ręcznie dla powierzchni rozkładu i rur lub które są używane jako wartości w obliczeniach analizy, można wstępnie zdefiniować jako domyślne na stronie Ustawienia. Kliknij przycisk Ustawienia na stronie Ogólne, aby otworzyć to okno dialogowe.

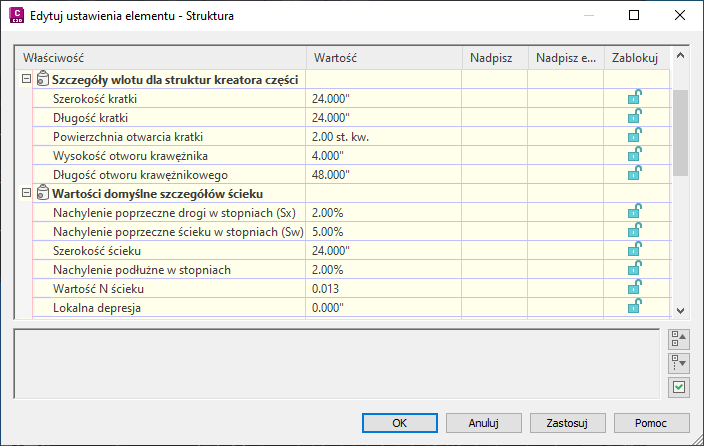

Domyślne ustawienia struktur można określić w oknie dialogowym Edytuj ustawienia elementu — Struktura.

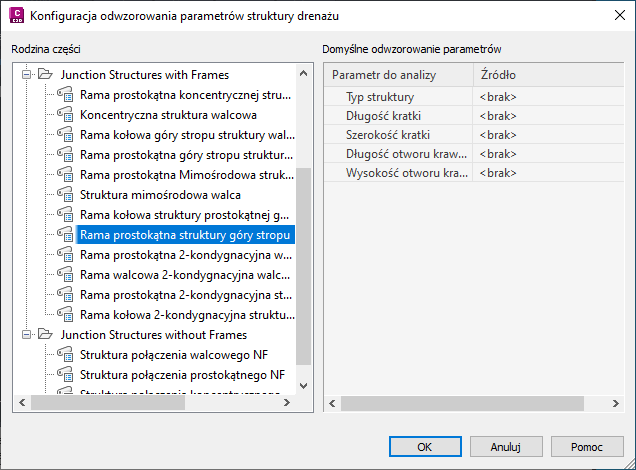

Odwzorowywanie parametrów w przypadku części utworzonych za pomocą kreatora części
Można odwzorować parametry części utworzonych za pomocą kreatora części na parametry, które są wymagane w przypadku polecenia Analizuj sieć grawitacyjną.
Dzięki odwzorowaniu parametrów i zastosowaniu ich do struktur w istniejących sieciach rurociągów nie będzie wymagane ręczne określanie wartości podczas używania polecenia Analizuj sieć grawitacyjną.
Więcej informacji zawiera temat Odwzorowywanie parametrów struktury drenażu na potrzeby analizy sieci grawitacyjnej.
Informacje dotyczące szczegółów sieci
Można użyć strony Szczegóły sieci okna dialogowego Analiza sieci grawitacyjnej, aby przejrzeć i zmienić informacje dotyczące szczegółów sieci, które są istotne dla wybranych typów analizy.
Jeśli wybrany typ analizy nie może zostać wykonany, pod przyciskiem Szczegóły sieci na stronie Ogólne okna dialogowego Analiza sieci grawitacyjnej wyświetlany jest komunikat o błędzie.
Jeśli niektóre z informacji dotyczących szczegółów sieci powinny zostać zweryfikowane, pod przyciskiem Szczegóły sieci na stronie Ogólne wyświetlany jest komunikat ostrzegawczy.
Kliknij przycisk Szczegóły sieci, aby otworzyć stronę Szczegóły sieci, na której można przejrzeć błędy i ostrzeżenia oraz zmienić ustawienia szczegółów sieci.
Aby uzyskać więcej informacji, zobacz temat Strona Szczegóły sieci (okno dialogowe Analiza sieci grawitacyjnej).

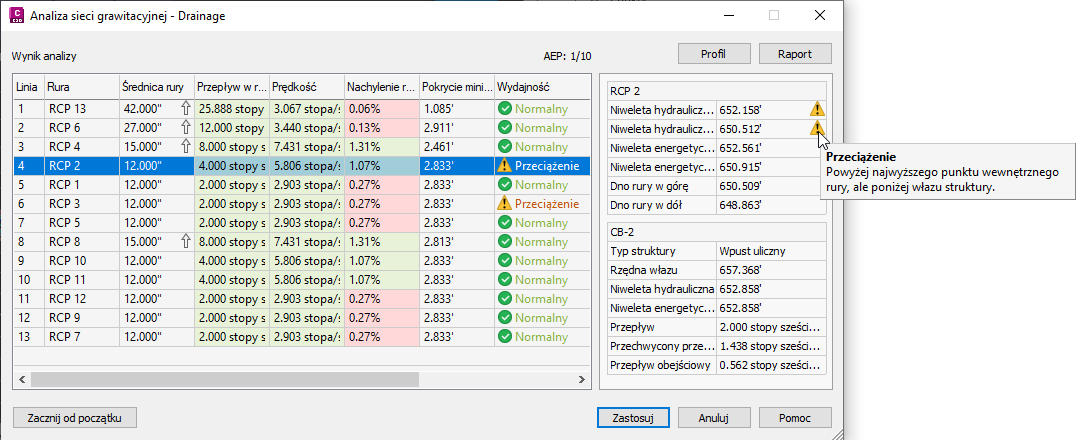

Wyniki analizy
Po kliknięciu przycisku Analizuj w oknie dialogowym Analiza sieci grawitacyjnej zostanie wyświetlona strona Wyniki.
Wyświetlane są wizualne wskazówki i etykiety narzędzi wskazujące wyniki analizy.
Po wybraniu wiersza w tabeli wyników w prawym panelu są wyświetlane szczegółowe informacje o rurze i strukturze w wybranej linii.
Aby uzyskać więcej informacji, zobacz temat Strona Wyniki (okno dialogowe Analiza sieci grawitacyjnej).
Wymiana części w sieci rurociągów
W przypadku analizy typu Zmień średnice rur i resetuj dna rur polecenie Analizuj sieć grawitacyjną umożliwia sprawdzenie bieżącego katalogu części pod kątem części zamiennych. Jeśli wymagany rozmiar części jest w katalogu, ale nie istnieje na bieżącej liście części, wówczas jest on dodawany do bieżącej listy części po wymianie części.
Jeśli w ramach analizy ustalone zostanie, że wymagany jest inny rozmiar części, ten rozmiar zostanie wyszukany w oryginalnej rodzinie rury, a jeśli wymagany rozmiar nie istnieje w rodzinie, przeszukane zostaną inne rodziny części używane w sieci rurociągów. Może to spowodować, że materiał jednej rury zostanie zmieniony na inny materiał (ale tylko, jeśli inny materiał jest już używany w sieci rurociągów).
| Jeśli... | a jeśli... | wtedy... |
|---|---|---|
| oryginalna część to 18-calowa rura betonowa, a analiza określi, że można użyć rury 12-calowej | 12-calowa rura betonowa istnieje w katalogu części | zastosowana zostanie 12-calowa rura betonowa |
| oryginalna część to 12-calowa rura betonowa, a analiza określi, że można użyć rury 10-calowej | 10-calowa rura betonowa nie istnieje w katalogu części | wówczas inne rodziny części używane w sieci rurociągów zostaną przeszukane pod kątem rury 10-calowej
Uwaga: Powiadomienia nie są wyświetlane, jeśli materiał rury zostanie zmieniony na inny materiał w celu dopasowania do zalecanego rozmiaru. Aby przejrzeć materiały rur, można zapisać raport dotyczący rur lub utworzyć tabelę w rysunku, która zawiera kolumnę określającą materiał rury.
|
Wygładzenia po wymiarowaniu
- Po zastosowaniu wyników do sieci rurociągów, do której zastosowano reguły rur, zaleca się przejrzenie rur na karcie Nawigator w Obszarze narzędzi, aby zobaczyć, czy reguły nie zostały złamane.
- Konieczne może być zmodyfikowanie położenia i/lub rzędnej struktury wylotowej w celu dostosowania do odpowiedniej wartości otuliny.
